球阀:工业管道的”守门员”!一文看懂工作原理及选型要点

  还记得家里水管突发漏水,维修师傅冲过来拧紧的那个小小阀门吗?亦或是化工厂庞大管线中,默默控制着那些奔涌的液体或气体的金属装置?这些场景的主角,很大概率就是球阀——这位”管道世界”里看似简单、却身负重任的”守门球星”!今天,我们就来揭晓它的奥秘。


  一、管道关键”守门员”:球阀的核心作用

  作为现代工业与民用管路系统中的”流量阀门”,球阀扮演着至关重要的角色,核心作用高度聚焦:

  启闭控制: 最核心的功能。它像一个高效的开关,能瞬间截断或完全接通管道内的介质(液体、气体、甚至是浆料)。其截断能力通常是阀门家族中最优的。

  流量调节(部分类型): 虽然不如截止阀那样精准线性调节,但V型球阀等特殊设计通过改变球体开孔形状,也能在特定工况下进行节流与流量控制。

  流向切换(三通、四通球阀): 多通道球阀设计可以实现介质流向的灵活改变与分配,在工艺切换或分支汇流中极为有用。

  简单来说,当你需要快速、可靠地打开或切断一条流动通道时,球阀往往是极佳选择。

  二、四两拨千斤:揭秘球阀工作原理

  球阀的工作原理精妙而高效,堪称”四两拨千斤”的典范。其核心秘密在于一个带孔的球体:

  核心结构元件:

  阀体: 阀门的外壳,承载内部压力,提供管道连接接口(法兰、螺纹、焊接等)。

  球体: 核心启闭件,通常为实心金属球体,中心加工有一个与管道内径匹配的圆柱形通道(通孔)。

  阀座: 位于阀体内部、包裹球体的密封环(常用PTFE、PPL、金属等材质)。在关闭状态时,球体压紧阀座形成密封。

  阀杆: 连接操作手柄(或执行器)与球体的部件。当阀杆转动时,带动球体旋转90度。

  填料: 密封阀杆穿出阀体部位的组件,防止介质外泄。

  工作状态解析:

  开启状态: 当手柄或执行器驱动阀杆,球体旋转90度至其通孔轴线与管道轴线对齐。此时,介质可以畅通无阻地流过球体中央的通道。

  关闭状态: 球体再旋转90度(总行程通常90度),此时球体的通孔轴线与管道轴线完全垂直,实心球面完全阻挡了介质流动通道。在介质压力和上游弹性元件(如弹簧预紧的阀座)作用下,球体被紧紧压在阀座密封环上,实现可靠密封。

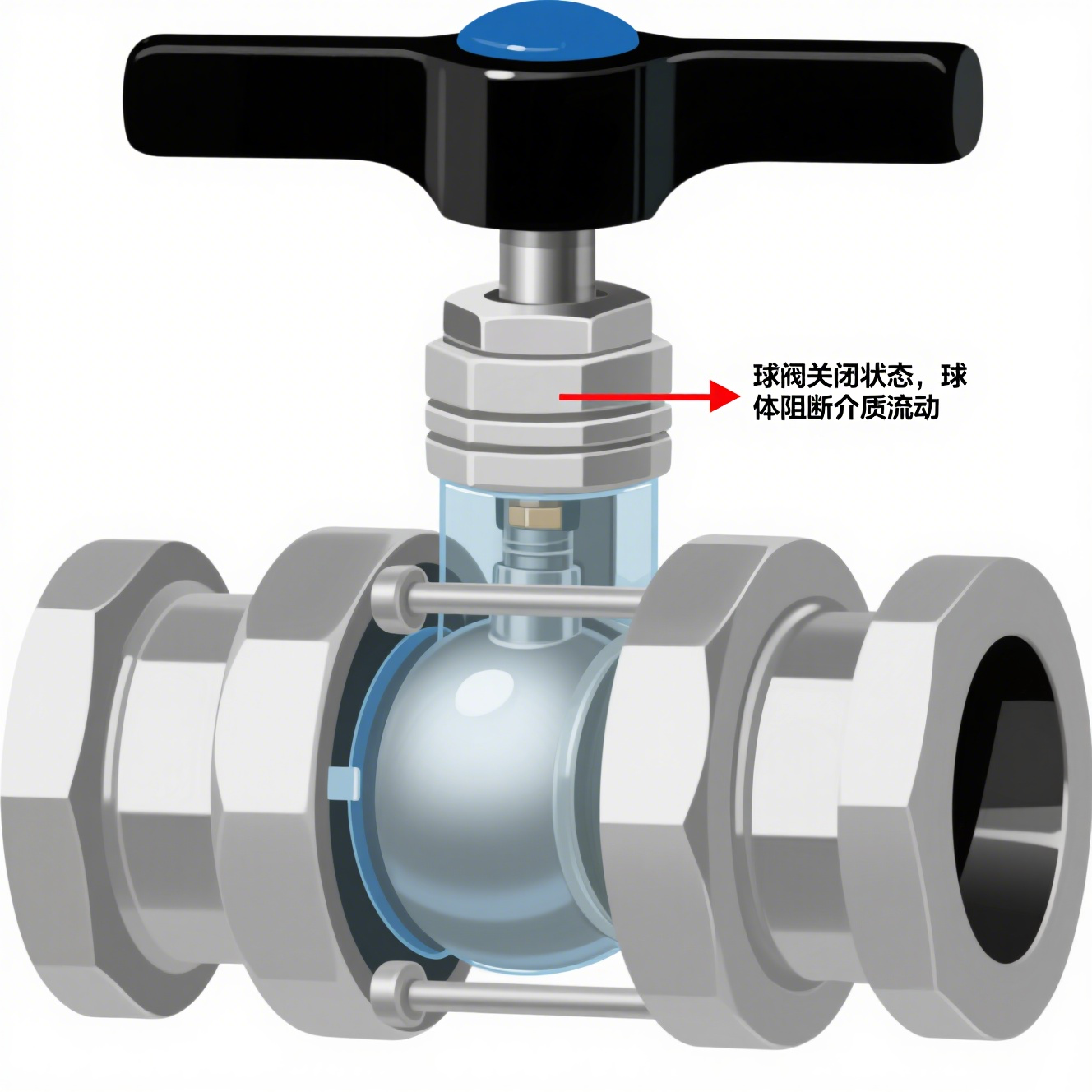

  工作原理图关键解读(想象一下这个动态过程):

  初始(关闭): 球体实心部分挡住管道,通孔垂直管道。

  旋转动作: 阀杆转动 → 带动球体旋转。

  终点(开启): 球体通孔转至与管道平行 → 通道完全打开。

  密封形成(关闭): 球体实心部分转回挡路位置 → 介质压力推动球体压紧下游阀座 → 实现密封。

 球阀海报制作 (1).png


  三、不只是个”球”:球阀的常见类型各有所长

  根据球体支撑方式和结构细节,主要分为两大类:

  浮动式球阀: 应用最广!球体在阀座间”浮动”。关闭时,介质压力推动球体压紧下游阀座实现密封。结构简单、密封性好、成本较低。尤其适用于中小口径和中低压场合。

  固定式球阀: 球体上下端由固定在阀体上的轴承支撑,不能浮动。关闭密封时,依靠安装在阀体上的弹簧或介质压力推动阀座压向球体。优点:操作扭矩小、密封不受压力波动影响、阀杆受力小(不易弯曲)、适用于高压、大口径及关键场合。结构相对复杂,成本较高。

  此外,按流道形状还有全通径球阀(流阻极小) 和缩径球阀(阀座通径小于管道内径);按分流通路有两通(L型端口)、三通(T型或L型端口)、四通球阀等。

  四、选择合适的”球星”:球阀选型关键点

  要让这位”守门员”发挥最佳表现,选型时务必考虑:

  介质特性: 液体?气体?浆料?是否腐蚀?温度范围?粘度?这决定了阀体、球体、阀座材质(如304不锈钢、316不锈钢、碳钢衬氟塑料PTFE/PFA、哈氏合金等)及密封形式的选用。

  压力等级(PN/Class): 阀门的额定承压能力必须高于管道系统的最大工作压力。

  温度范围: 介质温度和操作环境温度会影响材质性能(特别是密封件)及允许的压力等级。

  口径(DN)与连接方式: 匹配管道尺寸。连接方式(法兰FF/RF/RTJ、螺纹NPT/BSP、对焊BW、承插焊SW、卡箍等)要符合系统要求。

  操作要求: 手动?气动?电动?液动?需要快速切断还是调节?部分调节需求需选V型球阀等。

  密封等级: 不同工况(如燃气、蒸汽、化学品)对密封泄漏率(如ISO 5208 Class VI/V)有不同要求。

  当遇到高温高压、强腐蚀、频繁操作或要求零泄漏的关键工况时,固定式球阀通常是更可靠的选择。

  无论是保障家庭用水安全,还是驾驭复杂的工业能源流,球阀凭借其操作迅速、密封可靠、流阻小、寿命长的优点,在阀门领域牢牢占据主力位置。
