　　在本文中，将仔细研究最常见的气动执行器--弹簧膜片直行程气动执行器(也称“执行机构”)的操作和应用。

　　

　　首先，让从总体上了解一下执行器。

　　01

　　按能量来源划分执行器的类型

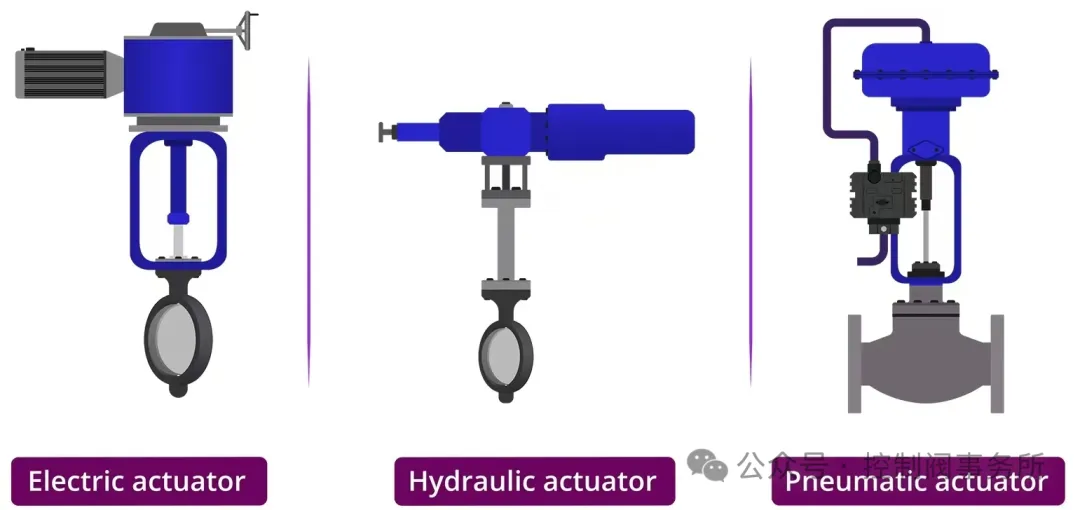

　　工业中使用的执行器按其能量来源可分为三种典型类型：

　　——电动执行器

　　—— 液动执行器

　　—— 气动执行器

　　02

　　气动执行器

　　本文的重点是讨论气动执行器。气动执行器将压缩空气形式的能量转化为运动。

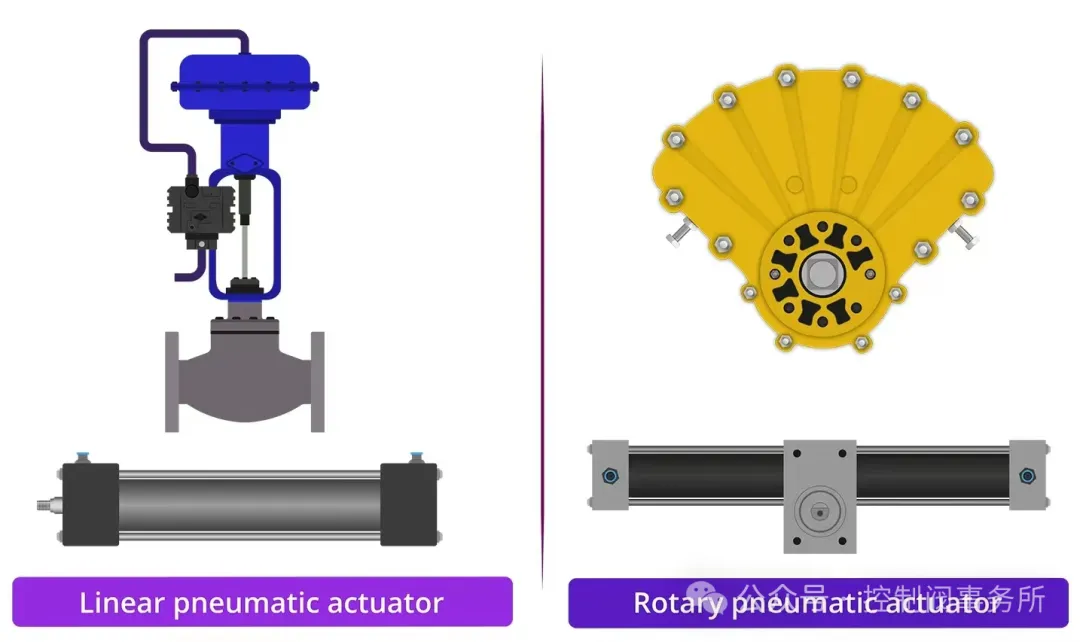

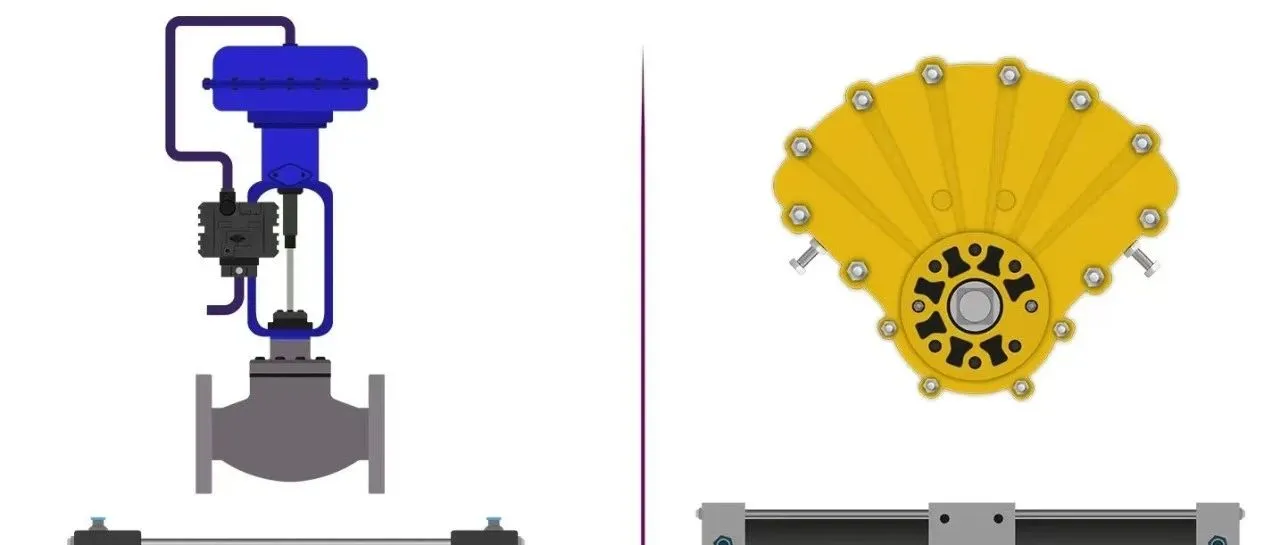

　　气动执行器按其运动类型进行分类：

　　——直行程执行器

　　直行程气动执行器是直线运动。例如，在气动能量源的作用下，一根推杆以直线运动方式进出气缸。

　　——角行程执行器

　　角行程气动执行器可使物体做圆周运动。例如，齿轮齿条传动系统中的杆可用于产生旋转运动。

　　角行程气动执行器和直行程气动执行器有许多不同的类型，让我们举例说明它们的操作方法。

　　角行程气动执行器

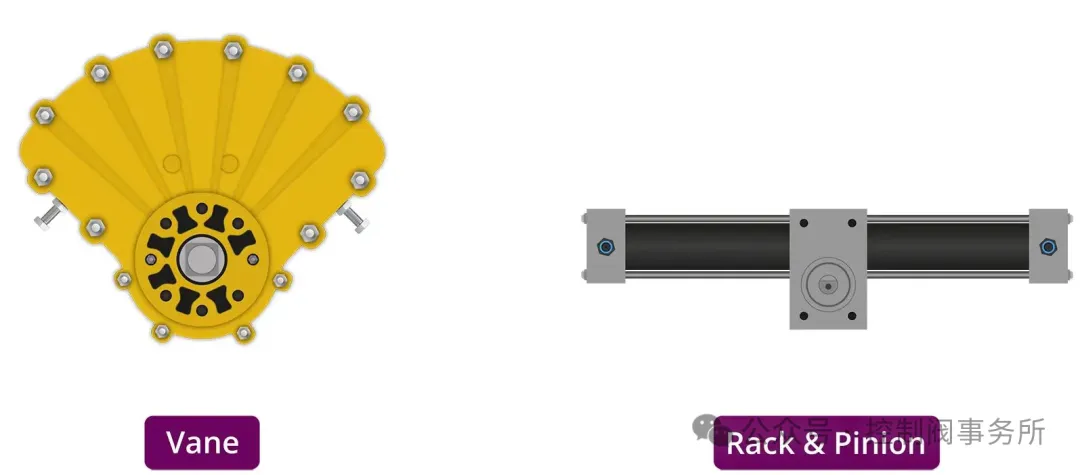

　　在角行程气动执行器类别中，叶片式和齿轮齿条式非常常见。

　　角行程气动执行机构类别如下：

　　1)叶片式执行机构

　　叶片执行器有一个圆柱形腔体，腔体内的轴上安装有一个可移动的叶片。施加在叶片一侧的气动空气压力可使叶片在行程中旋转。

　　角行程气动执行器--叶片执行器

　　2)齿轮齿条

　　齿轮齿条执行机构使用连接到齿条齿轮上的活塞。施加气压时，活塞和齿条线性移动，带动小齿轮和传动轴旋转。

　　角行程气动执行机构 - 齿条齿轮

　　直行程气动执行机构

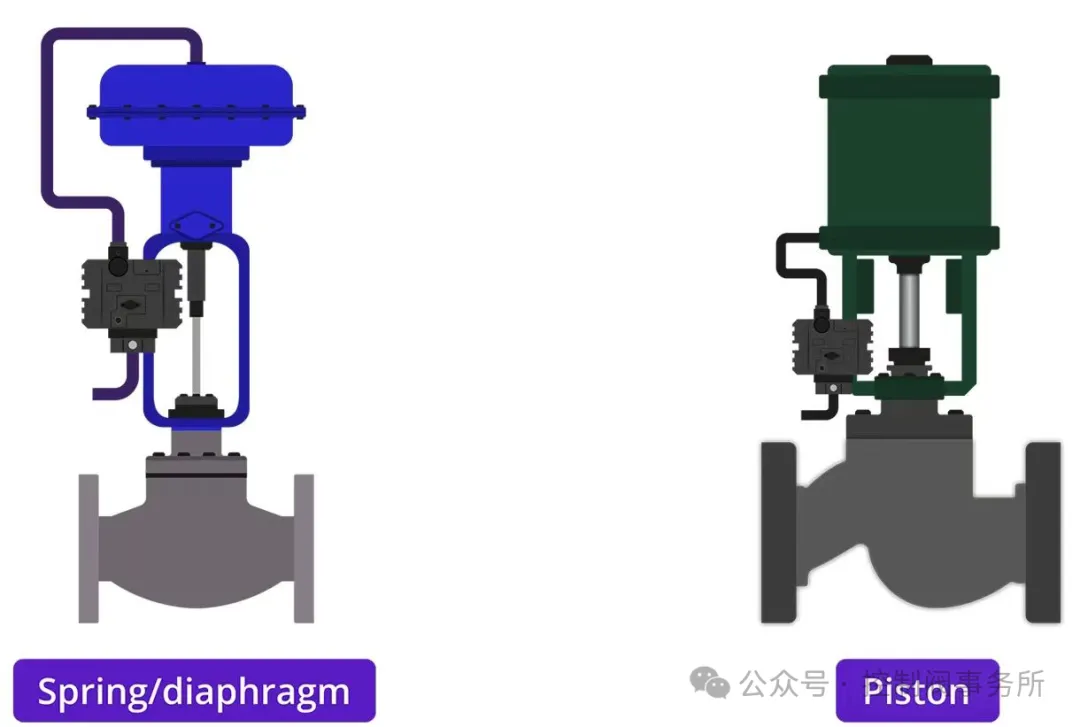

　　在直行程气动执行器类别中，弹簧/隔膜式和活塞式非常常见。

　　直行程气动执行机构类别：

　　1)活塞式

　　活塞式气动执行器利用气缸内的活塞。活塞的移动是通过施加气压从而使活塞向上移动来实现的。

　　消除气压会使活塞在弹簧压力的作用下向下运动。这种运动被称为气动收缩运动。通过重新安排弹簧、活塞和气源，也可实现气动伸展运动。

　　直行程气动执行器 - 活塞

　　2)弹簧/薄膜

　　弹簧/薄膜气动执行器可能是操作工业过程控制阀最常用的执行器。让我们来详细了解一下。

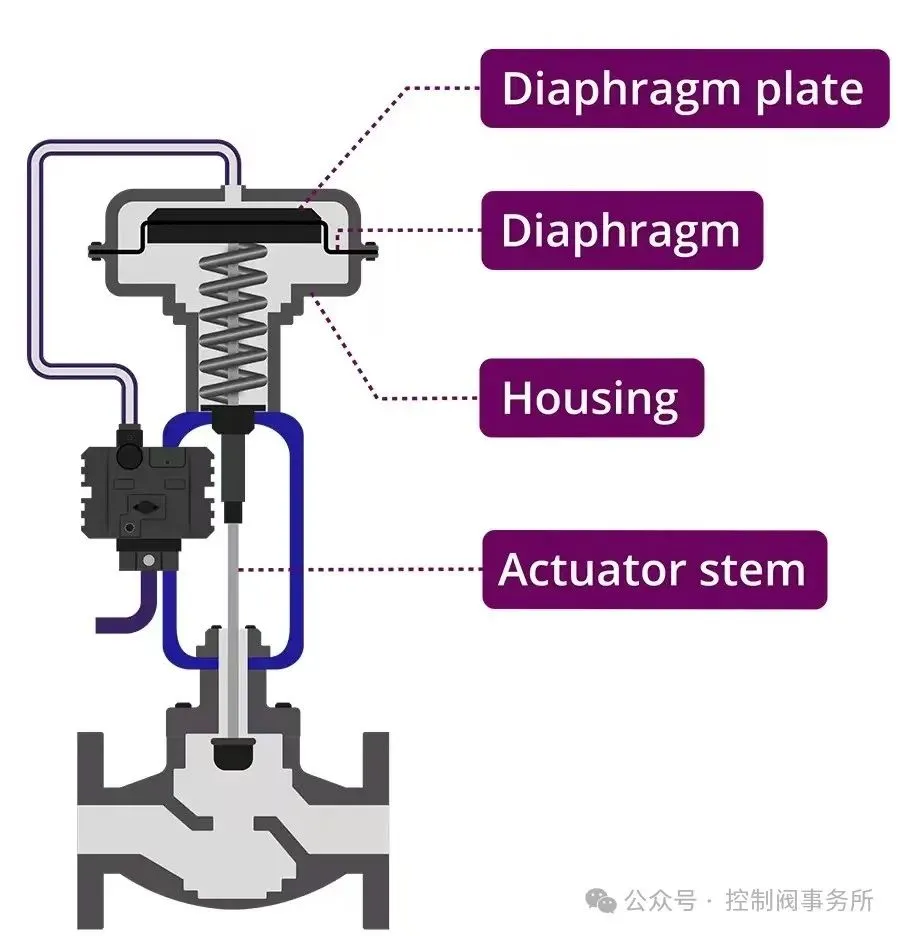

　　弹簧/薄膜气动执行机构由连接到执行机构杆的薄膜和板组成。弹性膜片封装在压力密封外壳中。

　　直行程气动执行机构 - 弹簧薄膜

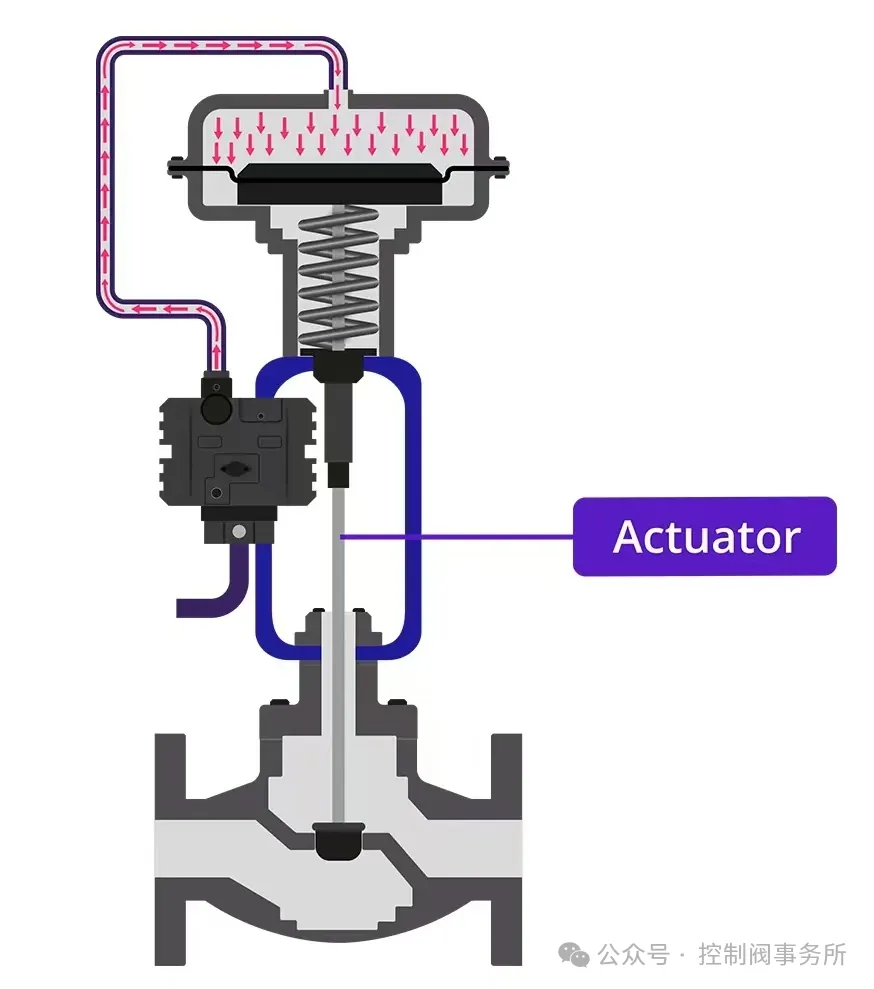

　　气压进入外壳，对膜片施加压力。随着膜片受到的气压增大，施加在弹簧上的力也随之增大，从而导致推杆移动。

　　降低气压会使弹簧缩回隔膜， 执行器阀杆将阀门移入或移出阀体。 在气开工作状态下，弹簧迫使阀门关闭。 膜片上的气压产生的力克服弹簧的力，打开阀门。 通过重新安排弹簧的气动供应，这种类型的执行机构可在失去气压时故障打开或故障关闭。

　　工作中的弹簧-薄膜执行机构

　　03

　　运行中的气动执行器

　　让我们来看看连接到流量控制阀的典型弹簧/薄膜气动执行器的工作情况!PLC模拟输出卡产生 4～20 mA 电流，将阀门从全开移至全关。

　　连接到控制阀的气动执行器

　　电流压力转换器或 I/P 的信号调节器将 4～ 20 mA 的电流转换为 3 ～15 psi 的压力。

　　04

　　总结

　　执行器是一种使某物移动或运行的装置，执行器接收一个能量源，并利用它来移动物体，三种典型的执行器能量来源是气动、电动和液压。

　　气动执行器将压缩空气形式的能量转化为运动，气动执行器可以以直行程运动或角行程运动的方式移动物体， 直行程气动执行器包括弹簧/隔膜式和活塞式，角行程气动执行器包括旋转叶片式和齿轮齿条式。
