电动法兰截止阀

电动法兰截止阀是一款以电力为驱动源线性运动阀，可以停止、启动和调节流体流动。截止阀盘可以从流路中完全移除，否则它将完全关闭流路

立即咨询
电动法兰截止阀
产品分类
全部
进口球阀
进口蝶阀
进口闸阀
进口调节阀
进口电磁阀
进口截止阀
进口止回阀
进口疏水阀
进口安全阀
进口减压阀
进口旋塞阀
进口针型阀
进口排气阀
进口隔膜阀
进口过滤器
产品系列
全部
  • 产品介绍
  • 技术参数

    • 产品信息：


    产品名称： 电动法兰截止阀
    产品型号： EG31
    产品压力： 150LB-2500LB
    产品材质： WCB A105 304 316
    产品口径： DN15~DN1200
    产品温度： -40~550℃



    美国米勒电动法兰截止阀是一款以电力为驱动源线性运动阀，可以停止、启动和调节流体流动。截止阀盘可以从流路中完全移除，否则它将完全关闭流路。在阀门开启和关闭过程中，阀瓣垂直于阀座运动。这种运动在阀板和阀座环之间形成环形空间，随着阀门关闭逐渐关闭。这一特性为截止阀提供了调节流量所需的良好节流能力。与闸阀相比，截止阀座的泄漏较少，主要是由于阀瓣和阀座环之间的直角接触，这使得阀座和阀瓣之间的密封更紧密。

    电动法兰截止阀是一种用于控制流体流量的设备。它具有法兰连接，可以将其安装在管道或设备上。电动法兰截止阀通常具有电动驱动机构，可以通过电气信号控制阀门的开启和关闭。这种阀门通常用于控制气体、液体或蒸汽的流动。它们常用于工业流程控制、供暖系统和空调系统等应用中。

    电动法兰截止阀参数

    阀体参数

    执行器参数

    公称通径：DN15-DN1200

    工作环境：无易燃、易爆和强腐蚀介质

    公称压力：1.0Mpa-42Mpa(150LB-2500LB)

    环境温度：－20℃~＋60℃

    适用介质：水、油、蒸汽、酸碱物

    环境湿度：≤95%(＋25℃时)

    适用温度：-40℃~550℃

    精度：≤1%

    阀体材质：铸铁、铸钢、不锈钢

    位置重复偏差：≤1°

    连接方式：法兰连接

    电源：三相 380V AC±10% 50Hz；220V 50Hz

    设计制造：GB12234；API 6D、600

    防护等级：IP55；IP65；IP68

    结构长度：GB12221；ANSI B16.10

    防爆标志：ExdIIB T4；ExdIIC T4

    法兰标准：GB9113；JB79；ASME B16.5

    额定转矩：从100Nm至35000Nm

    检查试验：GB/T13927；AIP 598

    额定转速：从18 r/min至96 r/min

    电动法兰截止阀安装时，应注意以下几点：

    • 在安装之前，应检查阀门的型号和规格是否与管道相匹配，以确保安装的阀门可以正常工作。

    • 应确保阀门安装在水平位置，并且其四角应平整。

    • 应检查阀门的密封件是否完好，以确保阀门密封性良好。

    • 应将阀门的电动驱动机构与控制电路相连接，并确保电气连接的安全性。

    • 安装完成后，应进行测试，确保阀门能够正常工作。

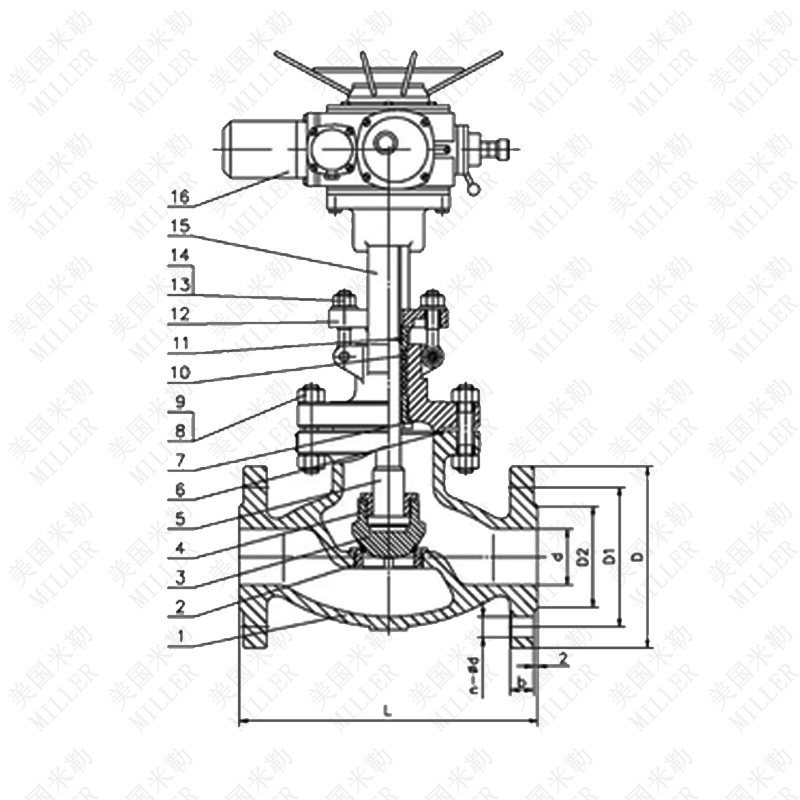

    电动法兰截止阀结构图


    16

    Motor

    Assembly

    15

    Bonnet

    ASTM A216 WCB

    14

    Nut

    ASTM A194 2H

    13

    Slip not

    ASTM A193 B7

    12

    Gland Flange

    ASTM A216 WCB

    11

    Packing Gland

    ASTM A182 F6a

    10

    Graphite

    Graphite

    9

    Nut

    ASTM A194 2H

    8

    Bonnet Bolt

    ASTM A193 B7

    7

    ack Seat

    ASTM A182 F6a

    6

    onnet Gasket

    SS316L+Graphite

    5

    Stem

    ASTM A182 F6a

    4

    Disc Nut

    AISI 410

    3

    Disc

    A105+STL

    2

    Seat

    A105+STL

    1

    Body

    ASTM A216 WCB

    No

    Main Parts

    Material

    电动法兰截止阀连接尺寸

    150LB

    NPS

    DN

    L

    D

    D1

    D2

    b

    n-d

    1/2"

    15

    108

    90

    60.5

    35

    10

    4-15

    3/4"

    20

    117

    100

    70

    43

    11

    4-15

    1"

    25

    127

    110

    79.5

    51

    12

    4-15

    11/2"

    40

    165

    125

    98.5

    73

    14.3

    4-16

    2"

    50

    203

    15

    120.5

    92

    15.9

    4-19

    21/2"

    65

    216

    180

    169.5

    105

    11.5

    4-19

    3"

    80

    241

    190

    152.5

    127

    19.1

    4-19

    4"

    100

    292

    229

    190.5

    157

    24

    8-19

    5"

    125

    356

    254

    216

    186

    24

    8-22

    6“

    50

    406

    279

    2415

    216

    25.4

    8-22

    8"

    200

    495

    343

    298.5

    270

    29

    8-22

    10"

    250

    622

    406

    362

    324

    31

    12-25

    12"

    300

    698

    483

    432

    381

    32

    12-25



    美国Miller阀门是一家国际性的专业阀门公司,隶属于美国米勒阀门公司（USA Miller VALVE GATE INC)旗下企业总部位于美国特拉华州，致力于生产、设计研发高品质通用阀门和控制阀门。MILLER阀门现采用世界先进的加工设备、生产工艺，检测仪器，经过严格的质量检验，所生产的产品达到领先水平。

    美国米勒截止阀广泛应用于工业、水处理、电力、石油化工等领域。美国米勒拥有多年的研发和制造经验，提供各种不同型号、规格和材料的截止阀产品，涵盖了广泛的应用场景和行业。
