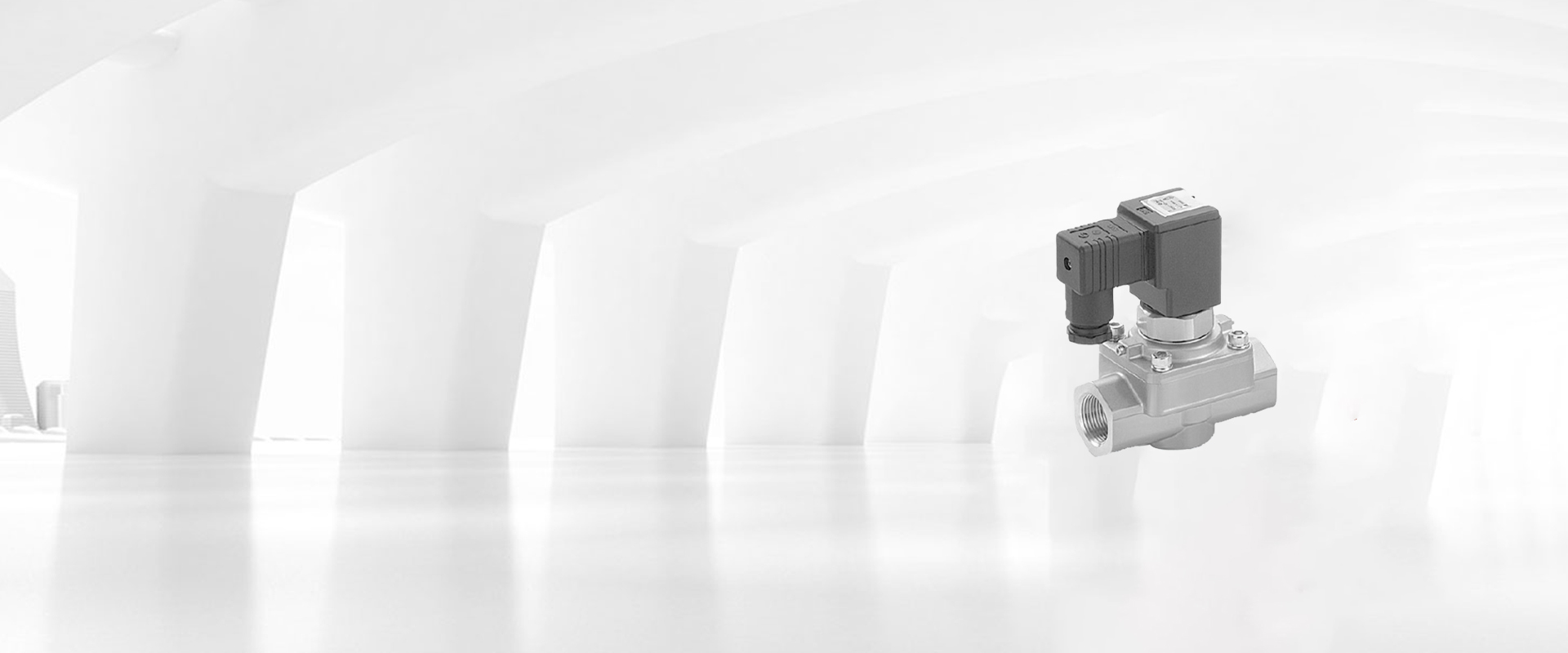

进口超高压电磁阀

超高压电磁阀是一种可以在高压介质下正常工作的电磁阀。一般而言,工作压力超过5000psi(34.5MPa)的电磁阀被称为超高压电磁阀

进口超高压电磁阀
  • 产品介绍
  • 技术参数
  • 产品信息:

    产品名称: 超高压电磁阀
    产品型号:
    产品压力: 1.0Mpa-100Mpa
    产品材质: 黄铜、不锈钢
    产品口径: DN25-DN300
    产品温度: -5℃~80℃



    美国米勒超高压电磁阀是一种可以在高压介质下正常工作的电磁阀。一般而言,工作压力超过5000psi(34.5MPa)的电磁阀被称为超高压电磁阀

    超高压电磁阀技术参数

    电源电压:24 伏直流电

    默认阀位置:NC

    最大打开时间:2.5ms

    密封材料:采用不锈钢、高强度铝合金、聚四氟乙烯等材料。

    超高压电磁阀具有以下特点:

    1. 耐压性能强:超高压电磁阀可在高压介质下正常工作,通常工作压力可以达到10000psi(68.9MPa)以上。

    2. 密封性好:超高压电磁阀采用高强度、高硬度的材料,具有优异的密封性能,可以有效避免高压介质的泄漏。

    3. 高精度控制:超高压电磁阀可以精确地控制高压介质的流量和压力,具有精度高、响应快等特点。

    4. 耐腐蚀性强:超高压电磁阀采用特殊的材料制成,具有优异的耐腐蚀性能,可以适用于各种腐蚀性介质的控制。

    超高压电磁阀适用于需要在高压介质下进行精确控制的场合,例如高压油田、高压注塑、高压气体输送等。

    进口超高压电磁阀(图1)

    NO. Description Material
    1 Body Brass
    2 O-ring NBR
    3 Diaphragm assembly Polyurethane elastomer
    Stainless steel
    4 Main valve guide Resin
    5 Poppet spring Stainless steel
    6 Bonnet plate Brass
    7 Hexagon socket head cap screw Carbon steel
    8 O-ring NBR
    9 Valve spring Stainless steel
    10 Poppet H-NBR
    11 Bonnet Brass
    12 Hexagon socket head cap screw (with SW) Carbon steel
    13 Armature assembly -
    14 Return spring Stainless steel
    15 Tube assembly Stainless steel
    16 Nut Brass
    17 Rubber mount NBR
    18 DIN connector type solenoid coil -
    19 Clip  Carbon steel
    20 DIN terminal gasket CR
    21 DIN connectar -

    超高压电磁阀的结构特点主要有以下几点:

    1. 选用特殊材料:超高压电磁阀的材质通常采用不锈钢、钛合金等特殊材料,以承受高压、高温等恶劣工作环境的影响。

    2. 型式多样:超高压电磁阀的结构形式有直通式、角式、T型式、Y型式等多种型式,以适应不同的管路布置。

    3. 阀门密封性能优良:由于超高压电磁阀工作压力较高,所以阀门的密封性能要求更高,通常采用弹性密封结构,保证阀门的密封性能。

    4. 大口径设计:超高压电磁阀的口径通常较大,以保证流量的大,通常为DN50以上。

    5. 高可靠性:超高压电磁阀通常用于一些关键领域的控制系统,要求具有高可靠性,通常采用双重密封、双重电磁阀、双重控制电路等措施来提高其可靠性。

    6. 具有自锁功能:为了防止由于外界因素,如供电中断等原因导致阀门意外打开或关闭,超高压电磁阀通常具有自锁功能,保证阀门在设定状态下保持不变。

    进口超高压电磁阀(图2)

    超高压电磁阀应用

    超高压电磁阀适用于需要在高压条件下控制流体介质的场合,如高压气体、高压液体等。例如在石油化工、航空航天、核工业等领域中的高压管道系统中,可以使用超高压电磁阀来控制介质的流量、压力和方向等参数。此外,超高压电磁阀也广泛应用于实验室和科研领域,如高压气体分离、制备、合成等方面的实验和研究。

    超高压电磁阀执行标准

    由于“超高压”这个词并没有一个统一的定义,因此没有一个明确的超高压电磁阀的执行标准。不过,一些国际组织和标准化机构制定了一些适用于高压或超高压电磁阀的标准和规范,例如:

    1. IEC 61508和IEC 61511:这些标准适用于功能安全性,包括超高压电磁阀的安全功能。

    2. ANSI/ISA-75.08.01-2019:这是一项适用于压力设备安全完整性级别(SIL)评估的标准,可用于评估超高压电磁阀的安全完整性。

    3. ISO 1219-1:这是一个液压和气动系统符号的国际标准,其中包括用于表示高压和超高压的符号。
