气动调节阀与防爆高精度调节阀技术解析

在现代工业生产过程中，精确控制流体介质的流量、压力等参数至关重要。气动调节阀作为一种关键控制阀门，凭借其独特的优势在众多领域得到广泛应用。而其中，防爆高精度的气动调节阀更是在特殊工况下发挥着不可替代的作用。

一、气动调节阀的基本原理与构成

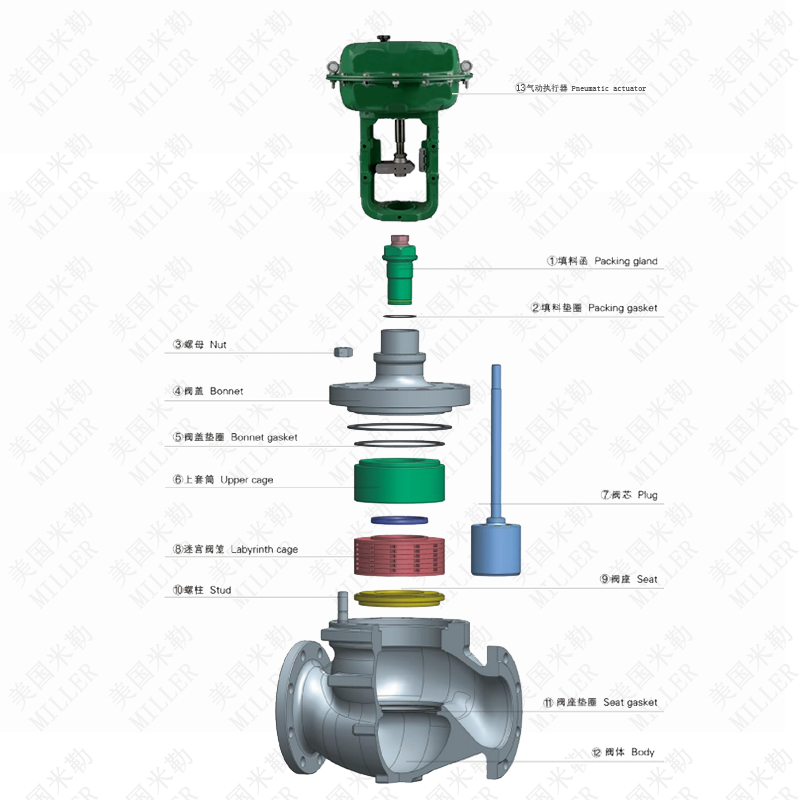

气动调节阀主要由气动执行机构和调节阀阀体两部分组成。气动执行机构将压缩空气作为动力源，通过膜片或活塞等部件将气压信号转化为机械动作，从而驱动阀杆带动阀芯在阀体内做直线运动，实现对阀门开度的调节。调节阀阀体则根据不同的工况和介质特性，有多种结构形式，如直通单座、直通双座、角形、套筒等，以适应各种流量特性和压差要求。

二、防爆功能的重要性与实现方式

1、防爆重要性

在许多工业场景中，如石油、化工、天然气、煤矿等行业，存在着大量的易燃易爆气体、蒸汽或粉尘等爆炸性环境。在这种情况下，普通电气设备可能因电气火花、高温表面等因素引发爆炸事故，造成人员伤亡和巨大的财产损失。气动调节阀由于采用压缩空气作为动力源，本身不产生电火花，具有本质安全特性，但在某些特殊情况下，如气动执行机构中的气动元件故障、压缩空气泄漏等可能产生摩擦火花或局部高温，仍存在引发爆炸的风险。因此，具备防爆功能的气动调节阀是确保这些危险环境下生产安全的必要手段。

2、防爆实现方式

隔爆型：通过将可能产生火花或高温的部件安装在一个坚固的隔爆外壳内，该外壳能够承受内部爆炸性混合物爆炸时产生的压力，并阻止火焰传播到外壳外部。例如，一些气动执行机构的电气控制部分采用隔爆型设计，将线圈、接线端子等置于隔爆壳体中，即使内部发生爆炸，也不会影响外部环境。

增安型：在设备原有的基础上，采取一系列增加安全性的措施，如提高设备的绝缘等级、加强密封性能、防止电气元件过热等，使其在正常运行或轻微过载情况下不会产生火花或高温，从而避免引爆周围爆炸性混合物。对于气动调节阀来说，可以对气动管路进行特殊的密封处理，防止气体泄漏，同时对一些可能产生热量的部件进行散热设计，确保其温度始终控制在安全范围内。

本安型：本质安全型防爆是通过限制电路中的能量，使其在正常工作、故障状态或短路情况下，产生的电火花和热效应均不足以点燃爆炸性混合物。在气动调节阀的控制系统中，采用本安型电路设计，对信号传输线路、传感器等进行特殊处理，保证整个电气回路的安全性。例如，使用本安型防爆电磁阀来控制气动执行机构的气路切换，确保在各种情况下都不会产生足以引发爆炸的能量。

三、高精度调节的关键技术与优势

1、高精度调节的关键技术

阀芯设计：高精度的气动调节阀通常采用特殊形状的阀芯，如球形阀芯、多面阀芯或套筒式阀芯等。这些阀芯具有更好的密封性和流量调节特性，能够更精确地控制介质的流量。例如，套筒式阀芯可以在套筒内上下移动，通过改变节流面积来实现流量的精细调节，并且可以根据不同的流量需求设计套筒上的窗口形状和尺寸，提高调节精度。

密封技术：良好的密封是保证调节精度的重要因素之一。采用高性能的密封材料，如聚四氟乙烯、橡胶等，对阀芯与阀座之间、阀体与阀盖之间等部位进行密封，防止介质泄漏。同时，一些先进的密封结构，如波纹管密封、软密封等，能够进一步提高密封性能，减少泄漏量，确保调节阀在高压、高温或腐蚀性介质环境下仍能准确控制流量。

反馈系统：为了实现高精度的调节，气动调节阀通常配备有反馈系统。该系统能够实时监测阀门的开度、介质的流量或压力等参数，并将这些参数反馈给控制系统。控制系统根据反馈信息及时调整气动执行机构的动作，使阀门始终保持在设定的开度位置，从而实现精确的流量控制。例如，采用位移传感器监测阀杆的位移，将位移信号转换为电信号反馈给控制器，控制器根据设定值与实际值的偏差调整气压信号，确保阀门开度的精准性。

2、高精度调节的优势

精确控制工艺参数：在化工生产过程中，许多化学反应对物料的流量、压力等参数要求非常严格。高精度的气动调节阀能够精确控制介质的流量，保证化学反应按照预定的工艺条件进行，提高产品质量和生产效率。例如，在精细化工合成中，通过精确调节原料的流量，可以确保反应物的摩尔比准确，从而提高产品的纯度和收率。

节能降耗：通过精确调节流体的流量，可以避免因流量过大或过小造成的能源浪费。例如，在供热系统中，高精度气动调节阀可以根据室内温度的变化精确调节蒸汽或热水的流量，使供暖系统在满足舒适性要求的同时，最大限度地降低能源消耗。在工业生产中，精确控制气体或液体的流量可以减少压缩机、泵等设备的运行时间和功率，实现节能减排的目标。

稳定生产过程：高精度的调节能够使生产过程更加稳定可靠。在石油炼制过程中，精确控制原油的流量和压力，可以保证蒸馏塔、催化裂化装置等设备的稳定运行，避免因参数波动导致的生产事故。同时，稳定的生产过程也有助于延长设备的使用寿命，降低设备维护成本。

四、气动调节阀防爆高精度调节阀的应用领域

1、石油化工行业

石油化工行业是防爆高精度气动调节阀的重要应用领域之一。在石油开采、炼制、化工生产过程中，存在着大量的易燃易爆介质，如原油、汽油、柴油、乙烯、丙烯等。气动调节阀用于控制这些介质的流量、压力和温度，确保生产过程的安全和稳定。例如，在石油炼制的催化裂化装置中，需要精确控制反应进料的流量和压力，以保证催化剂的活性和反应效果。防爆高精度气动调节阀能够在这样的危险环境下可靠地工作，满足生产工艺的要求。

2、天然气行业

天然气作为一种清洁能源，在城市燃气供应、天然气发电等领域得到广泛应用。在天然气输送和储存过程中，需要对天然气的压力和流量进行精确控制。由于天然气具有易燃易爆的特性，因此必须使用防爆型的气动调节阀。高精度的调节阀能够根据用户的需求和管道的压力变化，自动调节天然气的流量和压力，保证供气的安全稳定。例如，在城市燃气门站中，气动调节阀用于调节进入城市管网的天然气压力，确保居民和企业能够正常使用天然气。

3、煤矿行业

煤矿井下存在着瓦斯等爆炸性气体，对电气设备的防爆性能要求极高。气动调节阀在煤矿行业中主要用于通风系统、排水系统和瓦斯抽放系统等。在通风系统中，气动调节阀可以调节风量，保证井下有足够的新鲜空气流通，防止瓦斯积聚。在瓦斯抽放系统中，精确控制瓦斯的抽放流量，可以提高瓦斯抽放效率，降低井下瓦斯浓度，保障煤矿生产的安全。由于煤矿井下环境恶劣，对气动调节阀的可靠性和耐用性也提出了很高的要求。

4、制药行业

制药行业对生产过程的清洁度和精度要求较高。在一些药物生产过程中，需要对无菌空气、工艺气体或液体进行精确控制。气动调节阀的防爆高精度特性使其适用于制药行业的洁净车间和危险区域。例如，在生物制药的发酵过程中，需要精确控制氧气、氮气等气体的通入量，以保证微生物的生长和代谢。防爆高精度气动调节阀能够提供准确的气体流量控制，同时满足制药行业的卫生和安全要求。

五、选型与维护要点

1、选型要点

防爆等级：根据使用场所的爆炸性环境特征，选择合适的防爆等级。例如，在 Ex d IIC T4 的爆炸性气体环境中，需要选择隔爆等级至少为 Ex d IIC T4 的气动调节阀。同时，还要考虑防爆形式的适用性，如本安型、隔爆型或增安型等。

调节精度：根据工艺要求的调节精度确定阀门的流量特性、阀芯类型和尺寸等参数。如果对流量调节精度要求较高，如在精细化工或实验室研究中，应选择具有高精度流量特性的阀芯和先进的控制系统的气动调节阀。

介质特性：考虑介质的性质，如腐蚀性、温度、压力、粘度等。对于腐蚀性介质，要选择耐腐蚀的材料制造的阀门，如不锈钢、合金钢或衬氟塑料等。对于高温或低温介质，要选择能够适应相应温度范围的阀门，并考虑材料的热膨胀系数。对于高粘度介质，可能需要特殊设计的阀芯和流道结构，以确保良好的流动性能。

口径大小：根据管道的直径和流量要求选择合适的阀门口径。一般来说，阀门的口径应与管道直径相匹配，以保证流体的顺畅流动。同时，还要考虑阀门的流通能力，确保在最大流量时阀门能够满足工艺要求。

2、维护要点

定期检查：定期对气动调节阀进行外观检查，查看是否有损坏、腐蚀或泄漏等情况。检查气动执行机构的连接部件是否松动，膜片或活塞是否有磨损或老化现象。同时，检查阀门的密封性能，如发现泄漏应及时处理。
