一文看懂!气动单座调节阀 VS 气动套筒调节阀,区别在哪?

一文看懂!气动单座调节阀 VS 气动套筒调节阀,区别在哪?(图1)


在工业自动化流体控制领域,气动调节阀凭借高效、稳定的特性成为管道系统的 “核心枢纽”。其中,气动单座调节阀与气动套筒调节阀是应用最广泛的两大类型。但面对不同工况需求,如何选择合适的阀门?本文将从结构设计、性能表现、适用场景等多维度展开对比,为您揭开二者的差异。


一、结构设计:单座精密 VS 套筒灵活

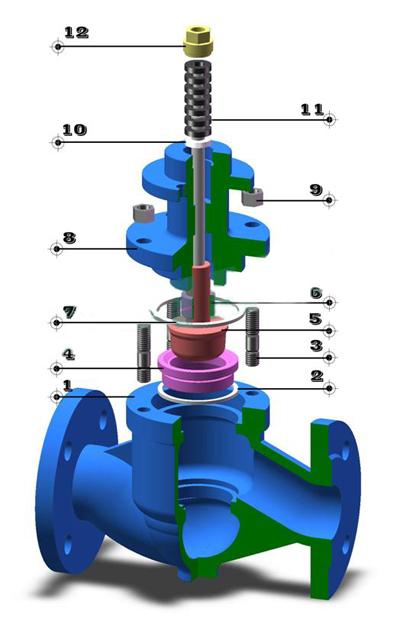

气动单座调节阀

气动单座调节阀结构简洁,由一个阀芯与阀座组成,密封面经过高精度研磨,如同精密的 “瓶盖与瓶口”,能实现极佳的密封效果。但单侧受力设计使其在高压差下,流体对阀芯产生较大的不平衡力,如同单肩负重,易导致阀芯位移偏差,因此需搭配大推力执行机构或特殊平衡结构。

气动套筒调节阀

气动套筒调节阀采用 “阀芯 + 套筒” 的复合结构,套筒如同阀芯的 “稳定轨道”,通过内部窗口形状的变化调节流量。套筒不仅能有效导向阀芯,还能分散流体压力,减少不平衡力。这种设计让阀芯在复杂工况下仍能保持稳定运行,同时更换不同窗口形状的套筒,即可切换等百分比、线性等多种流量特性,如同为阀门 “更换不同功能的滤镜”。

二、性能差异:密封性优先 VS 适应性为王

密封性与泄漏量

气动单座调节阀的单一密封面设计使其在关闭状态下近乎 “滴水不漏”,适用于要求严格截断的场景,如制药厂无菌车间的蒸汽管道、精细化工的反应釜进料控制,能防止介质串流污染。而气动套筒调节阀虽密封性能良好,但因结构特性,泄漏量略高于单座阀,更适合对流量调节精度要求高而非绝对密封的工况。

流通能力与压力降

气动套筒调节阀凭借套筒的特殊结构,拥有更大的流通面积,如同拓宽了流体的 “高速公路”,在大流量、高压差工况下(如石油炼化的减压蒸馏装置、火力发电厂主蒸汽管道),仍能保持稳定的流量控制,且压力损失小。相比之下,气动单座调节阀的流通能力受限,在高压差时需谨慎选型,否则易出现 “小马拉大车” 的情况,影响调节效果。

调节精度与稳定性

气动套筒调节阀通过精确的套筒窗口设计和平衡结构,能实现 ±0.5% 的高精度调节,配合智能反馈系统,可快速响应工况变化,如同 “精准的指挥家”,在污水处理厂曝气系统、化工连续反应过程中,确保参数稳定。气动单座调节阀虽调节精度也较高,但在高压差、高流速下,受不平衡力影响,稳定性稍逊一筹。

三、适用场景:专精领域 VS 全能选手

对比维度

气动单座调节阀

气动套筒调节阀

典型应用

精细化工原料配比、小型制冷设备、制药蒸汽管道

石油炼化、电力系统、大型污水处理厂

工况特点

低压差、小口径、小流量、高密封性要求

高压差、大流量、强冲刷、高精度调节需求

特殊优势

防止介质污染、严格截断介质

灵活切换流量特性、适应复杂工况

在精细化工行业,生产高附加值医药中间体时,气动单座调节阀凭借卓越密封性,确保原料精确配比,助力产品优等品率提升 10%;而在石油炼化减压蒸馏装置中,气动套筒调节阀以强大的流通能力和压力平衡设计,使轻质油收率提高 8%,显著降低设备维护成本。

四、选型建议:按需匹配,事半功倍

选择气动调节阀时,需综合考量工况参数与成本预算:

若密封性为首要需求:如食品饮料、制药行业的洁净管道,优先选择气动单座调节阀;

若面临高压差、大流量工况:如能源化工、市政工程领域,气动套筒调节阀更具优势;

成本敏感场景:气动单座调节阀结构简单,初期采购与维护成本较低;而气动套筒调节阀虽价格较高,但长期运行稳定性带来的综合效益更显著。

无论是追求极致密封的 “精密守护者”,还是适应复杂工况的 “调节大师”,气动单座调节阀与气动套筒调节阀都在各自领域发挥关键作用。通过深入了解二者差异,您可以精准匹配需求,为工业流体控制 “选对好帮手”。若您对具体选型仍有疑问,欢迎联系我们的技术团队获取专业建议!
