在石油炼化、煤化工、电力蒸汽、空分LNG、高压油气输送等工业场景中，管路普遍存在高压力、大压差、流速波动大的工况特征。介质在高压差作用下极易产生气蚀、冲蚀、流体噪音、压力不稳定等问题，不仅影响工艺参数精度，还会长期损耗管路设备，影响系统连续运行。
高压节流阀与高压减压阀是高压差流体控制系统中两类核心功能阀门，二者各司其职、功能互补，是工业高压管路压力调控、流量匹配、设备防护的关键设备。本文遵循行业通用技术标准，客观科普两类阀门的原理特性、功能区别、典型应用场景，结合高压工况运行难点讲解专业选型逻辑，并介绍米勒高压系列阀门的工况适配方案，内容严谨有据、无争议表述。
一、工业高压/高压差工况核心特点与工艺要求
工业高压差工况一般指管路进出口压力差值较大、介质流速变化剧烈的运行环境，常见于装置进料降压、蒸汽减温减压、高压介质节流限流、工艺旁路调节等环节。
这类工况具备三个典型特征：
-
能量落差大：介质高压势能快速释放，单级结构易出现局部流速过快，引发气蚀与阀芯冲刷磨损；
-
工况波动频繁：系统启停、负荷调整会带来压力与流量波动，对阀门结构稳定性、抗疲劳性能要求更高；
-
工艺精度要求高：生产工艺需要稳定的出口压力与恒定流量，避免压力波动造成后续的设备运行异常。
基于以上特点，高压差工况使用的阀门，需要具备抗气蚀、耐冲刷、压力调控稳定、结构强度高的基础性能，同时根据工艺需求选择节流功能或稳压减压功能的专用阀门。
二、高压节流阀工作原理与核心应用
2.1 工作原理
高压节流阀属于主动式流量、压力调节阀门，遵循流体力学伯努利原理，通过改变阀芯节流流通面积，改变介质流速，实现管路局部压力损失，以此完成节流、限流、初步降压的工艺目的。
阀门通过阀杆调整阀芯开度，开度大小直接决定流道通流截面，截面越小，介质流速越快、压力损失越大；截面越大，流量与压力越接近管路原始状态。节流阀仅改变介质流动状态，无自动稳压反馈构造，出口压力会随进口压力与流量变化产生波动，属于工艺调节类阀门。
2.2 核心功能与适用场景
高压节流阀的核心价值是精准限流、按需节流、匹配工艺流量配比，主要用于不需要恒定出口压力，仅需控制介质流量、限制管路最大流速的工况。
典型应用场景：
-
化工高压反应装置进料限流，控制介质进入反应釜的流量速度；
-
高压蒸汽管路旁路节流、泄压调试管路；
-
油气输送支线流量分配、管路流速管控；
-
空分装置高压介质预处理节流调节。
米勒自力式流量控制阀：https://www.usmiller.cn/productDetail/70
三、高压减压阀工作原理与核心应用
3.1 工作原理
高压减压阀属于自力式压力调控阀门，核心逻辑为节流降压+压力反馈+动态平衡。阀门通过内部阀芯节流结构实现压力降低，同时依托膜片、活塞感应出口压力变化，自动微调阀芯开度，形成闭环调节。
当进口压力升高或流量增大时，阀门自动关小阀芯，增大节流阻力，抵消压力涨幅；当出口压力偏低时，阀芯自动开大，提升介质通量。依靠介质自身能量持续修正工况，最终将出口压力稳定在设定区间，具备自动稳压、抗压力波动的核心特性。
高压差专用减压阀多采用多级减压结构，将巨大的压差能量分级释放，规避单级减压带来的强冲刷、气蚀与噪音问题，适配超高压、大压差工业管路。
3.2 核心功能与适用场景
高压减压阀的核心价值是恒定出口压力、隔离上游压力波动、保护后端设备，是需要稳定工艺压力系统的必备阀门。
典型应用场景：
-
电厂蒸汽系统减温减压，稳定后端管网压力；
-
市政与工业高压供水系统降压稳压；
-
天然气高压长输管线末端稳压配送；
-
精细化工高压介质稳压输送，保障反应工艺稳定；
-
液压、气动高压系统压力恒定调控。
米勒减压阀：https://www.usmiller.cn/productDetail/313
四、高压节流阀与高压减压阀核心工况差异
很多工程选型偏差，源于对两类阀门功能定位混淆，二者属于完全不同的工艺配套设备，差异清晰明确：
-
功能定位不同
高压节流阀侧重流量调节、节流限流、主动降压，无稳压能力；
高压减压阀侧重自动稳压、被动适配压力波动，优先保障后端压力恒定。
-
控制逻辑不同
高压节流阀为人工或系统手动设定开度，开度固定后流量压力随工况变化；
高压减压阀为全自动闭环控制，无需人工干预，动态适配上游压力波动。
-
适配工艺不同
节流阀适配流量配比、限流调试、旁路泄压工况；
减压阀适配需要恒定压力、保护后端精密设备、稳定连续生产工况。
五、高压差工况阀门的通用设计要求
针对高压、大压差、易气蚀冲刷的严苛工况，工业高压阀门需满足标准化设计要求，保障长期稳定运行：
-
多级降压结构：通过多级套筒、逐级节流结构分散压差能量，降低单级流速，弱化气蚀与冲刷损伤；
-
硬质密封强化：阀芯、阀座采用硬质合金堆焊或碳化钨喷涂工艺，提升耐冲刷、抗磨损性能；
-
高强度阀体材质：采用锻造碳钢、铬钼钢、不锈钢等高压专用材质，适配高承压工况，避免阀体形变；
-
降噪防振设计：优化流道结构，打散高速流体湍流，降低高压差带来的管路振动与流体噪音。

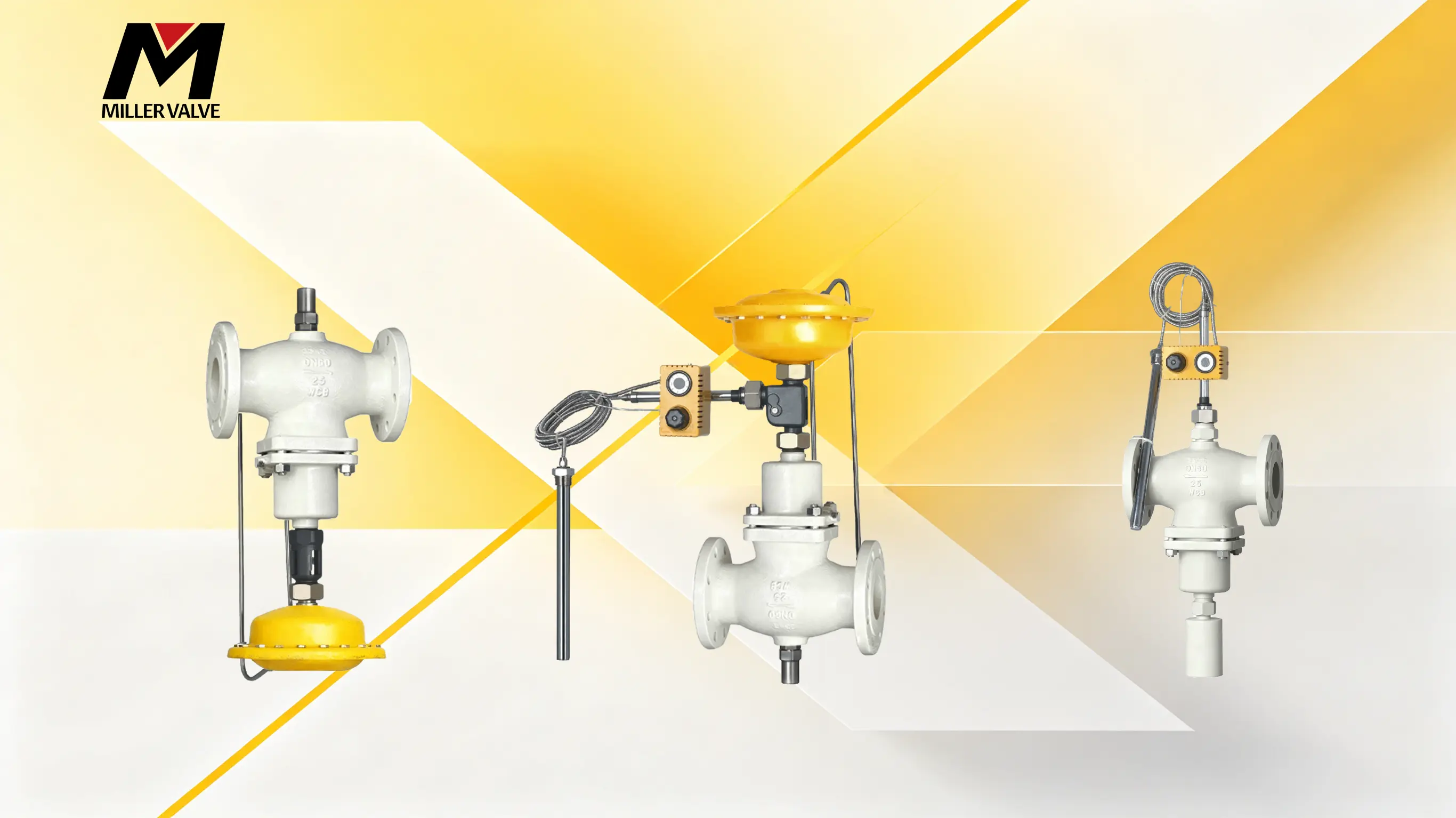

六、米勒高压节流阀/减压阀高压差工况适配优势
米勒（USMILLER）高压节流阀与高压减压阀系列，完全按照高压差工业工况标准设计制造，贴合炼化、电力、煤化工、空分等高端场景使用需求，符合国际工业标准。
6.1 多级降压抗气蚀结构
米勒高压差阀门采用内置多级套筒节流结构，将超大压差分级释放，避免能量集中冲击阀芯。搭配HVOF碳化钨涂层工艺，大幅提升阀芯耐冲蚀性能，有效改善高压差工况常见的气蚀磨损、内漏、噪音偏大等问题，适配长期连续运行工况。
6.2 精准调控与稳定稳压性能
米勒高压节流阀行程与流量线性度优异，微调精度高，可精准匹配工艺限流、配比调节需求；高压减压阀搭载高精度压力感应组件，动态响应灵敏，能够在进口压力大范围波动的情况下，稳定控制出口压力偏差，保障后端工艺系统平稳运行。
6.3 全工况材质适配体系
针对高温高压、低温高压、轻微腐蚀、洁净介质等不同工况，米勒配备完善的材质方案，包含碳钢、铬钼耐热钢、304/316不锈钢、特种合金等，可适配-196℃至540℃宽温域、Class150~Class2500全压力等级工况，覆盖绝大多数工业高压管路需求。
6.4 标准化合规制造
产品遵循ASME B16.34、API等行业标准制造，通过完整的壳体强度测试、密封性能测试、压差循环测试，结构强度充足，密封性能稳定，可满足电力、石化等行业的合规验收标准。
七、高压差阀门工程选型规范
-
以工艺目标区分品类
仅需调节流量、限制流速、旁路泄压，选用高压节流阀；需要稳定后端压力、隔离上游波动、保护设备，选用高压减压阀。
-
根据压差等级匹配结构
中低压差常规工况可选用单级结构；高压、超大压差工况优先选用多级降压结构阀门，提升设备使用寿命。
-
结合介质特性匹配材质
高温蒸汽、导热油选用耐热合金材质；深冷高压介质选用低温韧性钢材；腐蚀介质选用不锈钢或特种防腐材质。
-
结合自动化需求匹配驱动
频繁调节、远程控制工况选用电动、气动驱动型式；低频调试工况可选用手动结构。
八、总结
高压与高压差管路系统的稳定运行，依托于节流阀与减压阀的精准分工适配。高压节流阀负责工艺流量调节与节流限流，解决介质流速、配比控制问题；高压减压阀负责系统稳压调压，规避压力波动对生产设备与工艺的影响。
在严苛的工业高压差工况中，阀门的结构设计、抗气蚀性能、材质强度与调控精度，直接决定整套流体系统的运行稳定性与运维周期。米勒高压节流阀与减压阀凭借成熟的多级降压结构、严苛的制造工艺、全工况适配能力，能够适配各类高压、大压差工业场景，为高压流体控制系统提供稳定可靠的配套方案。
如需了解高压节流阀、高压减压阀详细型号参数与工况适配方案，可查阅米勒阀门官方网站
