一、引言：低泄漏为何成为调节阀选型的硬指标
过程工业中，调节阀是管路系统的核心控制元件，同时也是介质泄漏的主要潜在源头。泄漏按照路径可分为两类：
- 外漏（Fugitive Emissions / 逸散性排放）：介质通过阀杆填料函、阀体/阀盖连接处等动、静密封点泄漏至大气环境
- 内漏（Seat Leakage）：阀门在全关状态下介质从密封面间隙泄漏至下游管路
近年来，随着全球环保法规的持续收紧，低泄漏性能已从"加分项"变为调节阀选型的"必选项"。ISO 15848（工业阀门逸散性排放测量）、TA-Luft（德国清洁空气标准）、EPA Method 21（美国EPA挥发性有机物泄漏检测方法）构成了当前低泄漏认证的核心标准体系。
对于进口调节阀而言，低泄漏性能不是某一项单独技术的堆叠，而是填料密封结构、波纹管密封设计、密封面材料与工艺、阀体连接密封方式等多环节系统配合的结果。任何一个环节的短板，都会成为泄漏的突破口。
二、调节阀密封系统的构成与泄漏路径
理解低泄漏性能之前，需要先明确调节阀的密封系统由哪些部分构成，以及介质可能从哪些路径泄漏。
2.1 三大密封环节
| 密封环节 | 位置 | 密封类型 | 泄漏介质去向 | 典型失效模式 |
|---|---|---|---|---|
| 阀杆密封（填料密封） | 阀杆与填料函之间 | 动密封 | 外漏至大气 | 填料磨损、老化、压紧不足 |
| 密封面密封 | 阀芯与阀座之间 | 切断密封 | 内漏至下游管路 | 密封面冲蚀、磨损、划伤 |
| 阀体连接密封 | 阀体/阀盖法兰面 | 静密封 | 外漏至大气 | 垫片老化、螺栓松弛、法兰面损伤 |

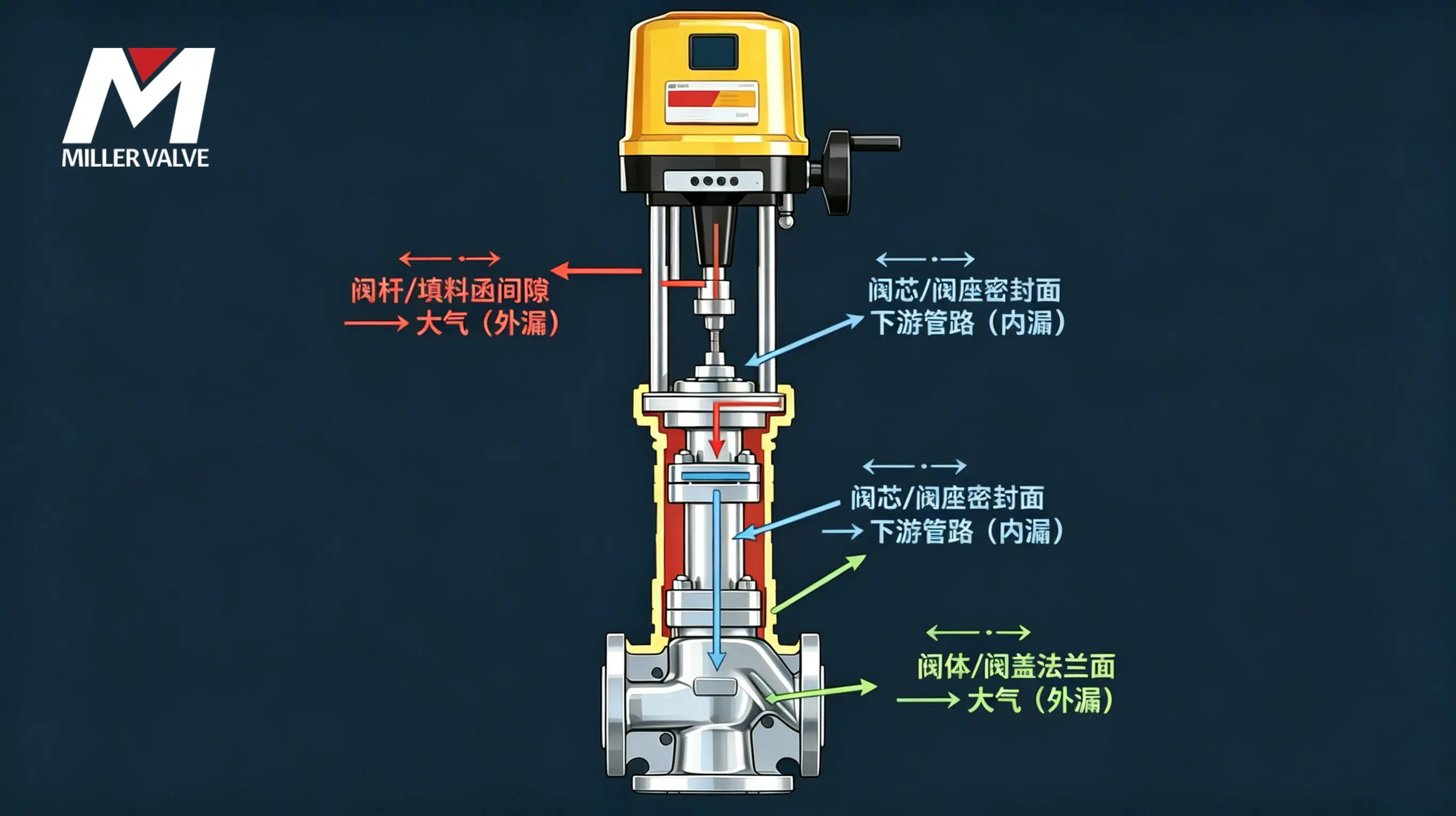

2.2 泄漏路径示意图
介质（阀内）
├──→ 阀杆/填料函间隙 ──→ 大气（外漏）
├──→ 阀芯/阀座密封面 ──→ 下游管路（内漏）
└──→ 阀体/阀盖法兰面 ──→ 大气（外漏）
在低泄漏设计中，阀杆填料密封是最关键的环节：据统计，调节阀的外漏中有70%以上来自阀杆填料函。这也是ISO 15848和TA-Luft标准重点考核的对象。
三、填料密封结构对低泄漏性能的影响
填料密封是调节阀动密封的核心，也是低泄漏设计的重中之重。
3.1 传统填料结构的局限性
传统调节阀填料密封的基本结构为：编织填料环 + 填料压盖。这种结构在常规工况下能够满足基本的密封要求，但在低泄漏场景中存在明显不足：
- 压紧力衰减：运行一段时间后，填料因蠕变和磨合导致体积减小，压盖力下降，密封比压不足
- 热循环泄漏：温度变化引起阀杆与填料函的膨胀差，产生瞬间泄漏通道
- 缺乏自补偿：填料磨损后无法自动恢复密封比压，需要人工频繁巡检和调整
在低泄漏要求严格的场合（如VOC、H₂S、苯等危险介质），传统填料结构几乎不可能通过ISO 15848 Class B或TA-Luft认证。
3.2 低泄漏填料系统设计
进口调节阀的低泄漏填料系统，是在传统填料结构的基础上进行了多项系统性改进：
（1）低泄漏填料组
低泄漏填料组不再是单一材料的简单堆叠，而是由多种功能环按照特定序列组合而成的"密封系统"：
| 功能层 | 位置 | 材料 | 作用 |
|---|---|---|---|
| 防挤环（Anti-extrusion Ring） | 最底部 | 编织碳纤维或金属丝网 | 防止填料被介质压力挤出 |
| 密封环（Seal Ring） | 中间层（多环） | 柔性石墨/增强石墨 | 主要密封功能 |
| 隔离环（Spacer / Lantern Ring） | 可选，介于密封环之间 | 编织PTFE或金属 | 导流泄漏介质或注入润滑脂 |
| 顶部密封环 | 最上层 | 柔性石墨/PTFE混合物 | 防止大气侧污染物进入 |
| 压紧环（Gland Follower Ring） | 位于压盖下方 | 金属 | 均匀传递压盖力 |
（2）活载荷技术（Live Loading）
活载荷是低泄漏填料系统中最具价值的技术改进。核心是在填料压盖与填料函之间安装一组碟形弹簧（Belleville Spring），以持续的弹性力补偿填料的体积收缩和磨损。
工作原理：
碟形弹簧的弹性力通过压盖持续作用于填料组，当填料因磨损或蠕变导致体积减小时，弹簧自动释放更多行程，维持填料密封比压基本恒定。
碟形弹簧的配置方式：
- 串联叠装：多个碟簧同向叠加，增加总行程，适用于填料磨损量较大的工况
- 并联叠装：多个碟簧反向叠加，增加弹簧力，适用于高压密封场景
- 组合叠装：串并联混合，兼顾行程和弹簧力
活载荷对低泄漏的实际提升效果：
| 指标 | 无活载荷 | 有活载荷 |
|---|---|---|
| 初次安装后泄漏量 | 基准 | 相当（因压盖力可精确控制） |
| 运行1000小时后泄漏量 | 3~10×初始值 | 1.2~1.5×初始值 |
| 填料调整频率 | 每1~3个月 | 每6~12个月 |
| 通过ISO 15848 Class B概率 | 30~50% | 90%以上 |
（3）填料函表面处理
填料函内壁的表面光洁度对低泄漏性能有显著影响。粗糙的表面会加速填料磨损，形成优先泄漏通道。进口低泄漏调节阀的填料函内壁通常要求Ra ≤ 0.8µm，部分高标准产品要求Ra ≤ 0.4µm。
3.3 填料材料对低泄漏的影响
填料材料的选择直接影响泄漏率和使用寿命：
| 填料材料 | 适用温度 | 低泄漏性能 | 摩擦系数 | 化学稳定性 |
|---|---|---|---|---|
| 柔性石墨 | -200~650°C | 优秀，自润滑性差 | 高（需润滑） | 优异 |
| 纯PTFE | -200~230°C | 良好，但蠕变明显 | 低 | 优异 |
| 增强PTFE（含碳/玻璃） | -200~260°C | 良好，抗蠕变提升 | 中低 | 良好 |
| 石墨+PTFE混合 | -200~280°C | 兼顾密封和润滑 | 中 | 良好 |
| 芳纶纤维编织 | -100~250°C | 一般，不耐高温 | 中 | 一般 |
低泄漏场景的首选填料材料是柔性石墨，其片状晶体结构在压紧后形成迷宫式密封路径，泄漏率极低。但石墨的摩擦系数高，需要与阀杆表面处理配合（如司太立堆焊、硬铬镀层），降低操作扭矩。
四、波纹管密封结构
对于剧毒、易燃易爆、强腐蚀等不允许有任何外漏的介质，仅靠填料密封远远不够。波纹管密封是解决这一问题的成熟方案。
4.1 波纹管密封的工作原理
波纹管密封用金属波纹管组件替代了填料密封的动密封功能：波纹管一端连接阀杆，另一端固定在填料函底部或阀盖上。阀杆上下运动时，波纹管随之伸缩，介质被波纹管壁完全隔绝在阀体内部。
本质区别：填料密封是"阻漏"（通过填料压紧减少泄漏），而波纹管密封是"隔漏"（用物理屏障完全隔离介质）。理论上，波纹管密封可实现零外漏。
4.2 单层 vs 双层波纹管
| 类型 | 结构 | 适用工况 | 可靠性 |
|---|---|---|---|
| 单层波纹管 | 一层金属薄壁管 | 一般工况 | 单层破裂即泄漏 |
| 双层波纹管 | 两层同轴金属薄壁管 | 关键工况/危险介质 | 外层破裂内层仍可短时密封 |
| 波纹管+填料双重密封 | 波纹管为主密封，填料为辅助密封 | 极度危险介质 | 互为冗余 |
对于危险介质，推荐采用双层波纹管+顶部填料辅助密封的配置。即使内层波纹管发生疲劳破裂，外层波纹管仍能维持密封，同时顶部填料可检测到泄漏信号。
4.3 波纹管材质与疲劳寿命
波纹管的疲劳寿命决定了阀门在低泄漏状态下的服役时间：
| 材质 | 适用温度 | 耐腐蚀性 | 疲劳寿命（典型值） |
|---|---|---|---|
| 316L | ≤400°C | 一般 | 10,000~20,000次 |
| 哈氏合金C276 | ≤500°C | 优秀 | 15,000~30,000次 |
| Inconel 625 | ≤650°C | 良好 | 20,000~40,000次 |
选型提示：波纹管的疲劳寿命与阀杆行程、操作频率正相关。在频繁调节的场景中（如周期性投料控制），应选用疲劳寿命更长的Inconel波纹管，或将控制策略优化为减少无效动作。
五、密封面结构对切断泄漏的影响
低泄漏不仅仅指外漏，调节阀全关状态下的内漏同样是选型关注的焦点。内漏导致工艺介质浪费、下游管线安全风险，以及噪声振动问题。
5.1 硬密封 vs 软密封的泄漏差异
| 密封类型 | 典型泄漏等级（ANSI/FCI 70-2） | 适用温度 | 切断泄漏特点 |
|---|---|---|---|
| 软密封（PTFE/PEEK） | Class VI | ≤230°C | 零泄漏，但温度/腐蚀受限 |
| 金属硬密封（堆焊司太立） | Class IV~V | ≤600°C | 允许微量泄漏，抗冲刷好 |
| 金属+软密封复合 | Class V~VI | ≤350°C | 兼顾低温零泄漏和高温可靠性 |
在低泄漏要求的场景中，并非"软密封就一定比硬密封好"。软密封虽然理论上可达到Class VI零泄漏，但在含颗粒介质或高温蒸汽工况下，软密封极易损坏，反而造成持续泄漏。选型的核心是"密封型式的工况适配"。
5.2 密封面表面处理对低泄漏的影响
金属硬密封的泄漏量与密封面的表面质量直接相关：
| 表面处理工艺 | 表面硬度 | 适用工况 | 对低泄漏的贡献 |
|---|---|---|---|
| 司太立6号堆焊 | HRC 38~42 | 通用型耐冲刷、耐腐蚀 | 优良，密封面耐磨寿命长 |
| 司太立21号堆焊 | HRC 30~35 | 耐热冲击、耐腐蚀 | 良好，适合高温交替工况 |
| 氮化处理 | HV 800~1100 | 无颗粒介质，中低温 | 一般，硬化层薄 |
| 碳化钨喷涂 | HV 1100~1400 | 高含尘、高冲刷 | 低泄漏+高耐磨的最佳组合 |
| 超精研磨 | — | 所有金属密封（最后一道工序） | 核心工序，研磨后的密封面可达Ra≤0.1µm |
无论采用何种硬密封技术，密封面的研磨精度才是决定切断泄漏等级的最直接因素。 一台堆焊司太立但研磨粗糙的阀门的密封性能，可能还不如一台精研磨的普通不锈钢密封阀。
5.3 密封比压设计
密封比压是阀芯关闭时密封面上的单位压力，决定了密封面能否在微观层面贴合。密封比压过低，密封面间隙过大导致泄漏；密封比压过高，则操作扭矩过大且密封面易损伤。
进口调节阀的密封比压设计通常按以下原则：
- 软密封：比压取密封材料屈服强度的1.5~2倍，确保弹性变形填充微观间隙
- 硬密封：比压取密封面材料硬度的1/3~1/2，避免密封面塑性变形
- 高温工况：应考虑热态下阀体与阀芯膨胀差引起的比压变化
六、阀体连接密封
阀体与阀盖的连接密封虽然属于静密封，但同样影响整体的低泄漏性能。
6.1 常见连接密封形式
| 连接形式 | 密封方式 | 低泄漏性能 | 优缺点 |
|---|---|---|---|
| 法兰连接+垫片 | 螺栓预紧压紧垫片 | 良好（取决于垫片材料和螺栓力） | 可拆卸、检修方便 |
| 压力自密封（Pressure Seal） | 介质压力自动压紧密封环 | 优秀，压力越高密封越好 | 适用于高压场景 |
| 焊接连接 | 阀体+阀盖焊接为一体 | 零泄漏 | 不可拆卸，检修需切割重焊 |
| 卡箍连接 | 卡箍+密封圈 | 一般 | 快装快拆，低压场合 |
6.2 垫片材料对低泄漏的影响
| 垫片材料 | 适用温度 | 泄漏率 |
|---|---|---|
| 缠绕垫（石墨填充） | -200~650°C | 低 |
| 金属O型圈 | -250~700°C | 极低 |
| 金属C型环 | -250~700°C | 极低 |
| 柔性石墨板 | -200~550°C | 极低 |
在低泄漏要求的调节阀中，阀体/阀盖连接垫片应选用金属缠绕石墨垫片或金属O型圈/C型环，避免使用含有机粘结剂的垫片（高温下粘结剂分解导致泄漏）。
七、低泄漏设计的技术趋势
7.1 低逸散填料组 + 活载荷的标准化
当前进口调节阀的低泄漏设计已趋于标准化：低逸散填料组（含防挤环+多环石墨+金属压紧环）+ 碟形弹簧活载荷 + 精加工填料函，已成为通过ISO 15848 Class B/TA-Luft认证的标配组合。部分高端产品已经实现ISO 15848 Class A（最高泄漏等级）的全系列覆盖。
7.2 波纹管密封在危险介质中的普及
在炼化、化工、精细化工等领域，波纹管密封正从"选配"变为"标配"。多个关键工艺参数（介质毒性类别、温度、压力、操作频率）决定了是否应选用波纹管密封方案。
7.3 低泄漏认证的选型指导价值
对采购方而言，不应仅凭品牌或产品描述判断低泄漏性能，而应要求供应商提供完整的低泄漏测试报告。ISO 15848标准规定了明确的测试方法和泄漏率分级：
| ISO 15848等级 | 阀杆密封泄漏率（mg/(s·m)） | 适用场景 |
|---|---|---|
| Class A | ≤ 1.0 × 10⁻⁶ | 剧毒/放射性介质 |
| Class B | ≤ 1.0 × 10⁻⁴ | 易燃易爆/有毒介质 |
| Class C | ≤ 1.0 × 10⁻² | 一般环保要求 |
八、总结与选型建议
进口调节阀的低泄漏性能是一个系统工程，涉及填料密封结构、波纹管密封、密封面材料与工艺、阀体连接密封等多个环节。选型时应根据实际工况的环保要求和介质危险性，进行针对性的密封配置：
低泄漏选型的阶梯建议：
| 场景 | 推荐密封配置 | 预期泄漏等级 |
|---|---|---|
| 一般工业介质，环保要求宽松 | 标准石墨填料 + 金属密封 | ISO 15848 Class C |
| 易燃介质/一般VOC | 低逸散填料组 + 活载荷 + 硬密封（司太立堆焊研磨） | ISO 15848 Class B / TA-Luft |
| 剧毒/致癌/强腐蚀介质 | 双层波纹管 + 顶部辅助填料 + 活载荷，密封面硬密封 | 零外漏 / ISO 15848 Class A |
| 高温蒸汽，不允许内漏 | 低逸散填料 + 活载荷，密封面堆焊司太立+精研磨 | Class V 零内漏 |
如果您正在为项目选择进口调节阀并需要满足特定的低泄漏要求，欢迎联系米勒阀门的技术团队。米勒Miller调节阀可提供从标准低泄漏配置（填料+活载荷）到波纹管密封的全系列方案，支持ISO 15848 Class A~C认证，并可出具完整的低泄漏测试报告。
