一、引言：储罐区——化工装置的第一道安全防线
大型化工园区的储罐区（Tank Farm）承担着原料接收、中间产品缓冲、成品储运的核心功能。罐区内管道纵横、介质种类繁多（易燃、剧毒、腐蚀性介质并存），是化工装置中安全风险最高的区域之一。
在储罐区的管路系统中，球阀是最主要、最关键的阀门类型。它承担着以下核心职责：
- 正常工况：管线通断切换、介质流向控制
- 异常工况：紧急切断隔离、防止事故扩大
- 维护工况：储罐/管线的安全隔离，保障检修作业
储罐区球阀的典型参数特征
| 参数 | 典型范围 |
|---|---|
| 公称压力 | Class 150~600（ANSI） |
| 公称通径 | DN50~DN600（根部阀以DN150~DN400为主） |
| 适用介质 | 原油、成品油、液化烃、化工原料、酸碱介质 |
| 工作温度 | -46~200°C（常温储运），-196°C（低温储运） |
| 操作方式 | 手动+气动/电动执行机构（遥控/联锁） |
球阀在储罐区的应用不是"装一个阀门"那么简单。它需要与工艺系统、安全仪表系统（SIS）、消防系统、储运管理平台进行系统级配套。 进口球阀在罐区应用中的核心价值，正在于其成熟的全系统配套能力。
二、储罐区球阀的典型应用工位与选型逻辑

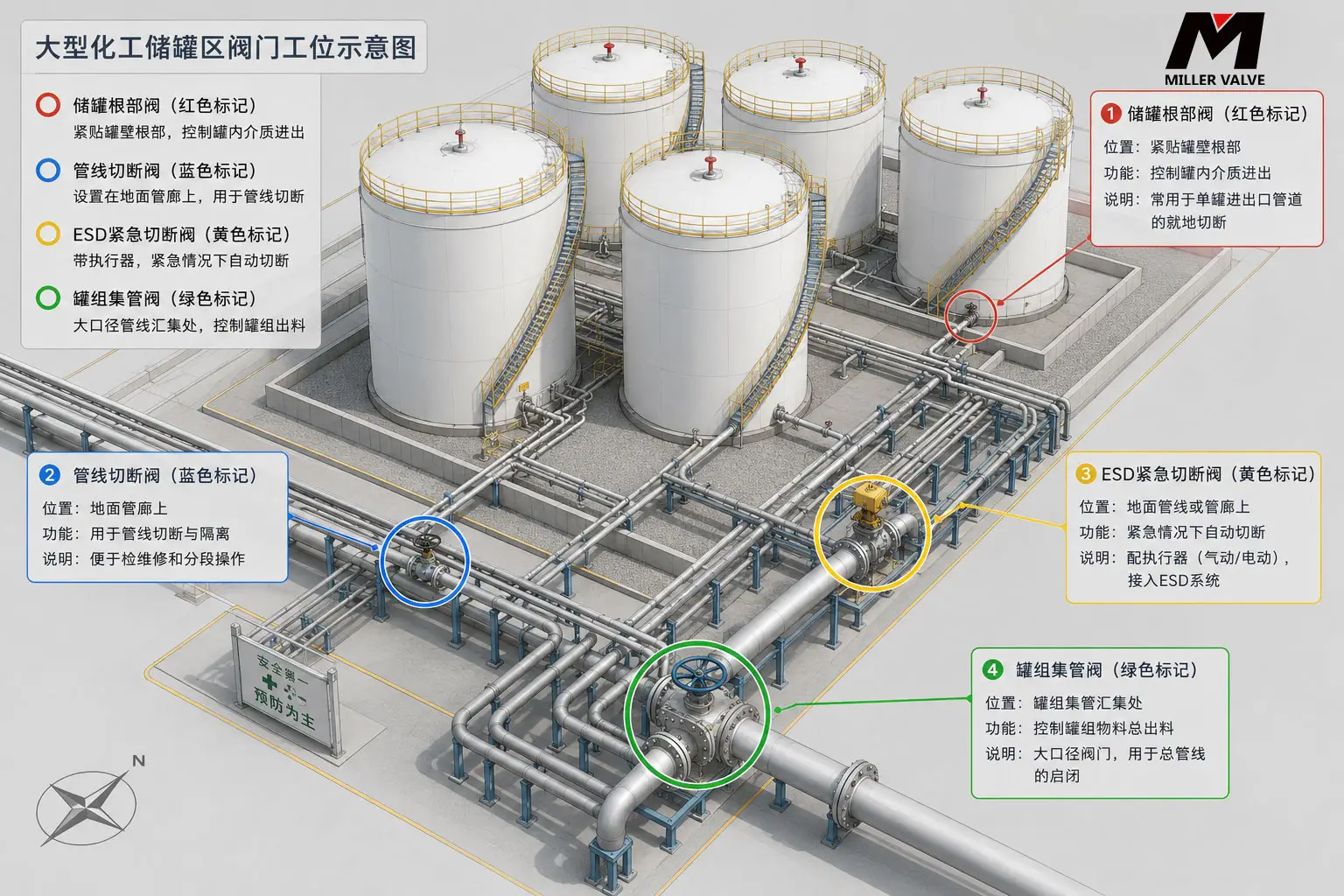

一个标准的化工储罐区，球阀的应用分布在以下关键工位：
工位一：储罐根部阀（Tank Root Valve）
位置：紧贴储罐罐壁出口的第一道阀门。
功能角色：储罐的第一道隔离屏障。在储罐正常运行期间处于常开状态，仅在储罐检修或紧急情况下关闭。
选型核心要求：
| 要求 | 原因 | 推荐方案 |
|---|---|---|
| 防火设计（Fire-safe） | 根部阀若在火灾中泄漏，将直接为储罐"火上浇油" | API 607/API 6FA防火认证 |
| 阀腔自泄压 | 介质受热膨胀导致阀腔超压，可能损坏阀体 | 自泄压阀座设计（DBB功能） |
| 全焊接阀体 | 减少法兰连接点，降低外漏风险 | 全焊接固定球阀 |
| 低操作扭矩 | 根部阀口径大，手动操作频繁 | 固定球结构+低扭矩密封设计 |
| 远程操作能力 | 紧急情况下无需人员靠近储罐 | 匹配气动/电动执行机构接口 |
推荐选型：全焊接固定球阀。全焊接结构消除了阀体与侧法兰之间的密封面，从根本上降低了外漏风险。对于大型储罐（≥10,000m³），根部阀应配置远程执行机构并用ESD系统联锁。
工位二：管线进出切断阀
位置：罐区内各工艺管线上的通断控制阀门。
功能角色：日常操作中切换物料流向、隔离储罐或管段。
选型核心要求：
- 双向密封（DIB-1/DIB-2）——确保阀门可双向切断
- 防静电结构——防止操作中静电积累引燃易燃介质
- 中等防火等级（API 607）
- 可在线维护——推荐顶装式球阀结构，可在不拆卸阀体的情况下更换阀座
推荐选型：分体式固定球阀或顶装式球阀。顶装式球阀的阀座和球体可从阀体顶部取出进行维修或更换，无需从管道上拆卸阀门，对连续生产的化工装置意义重大。
工位三：紧急切断阀（ESD Valve）
位置：储罐出口管线、装卸区管线、储罐组集管等。
功能角色：紧急状态下（火灾、泄漏、地震等异常事件），由SIS系统自动触发或在控制室远程操作，快速关闭隔离危险源。
与普通切断阀的本质区别：ESD阀属于安全仪表系统（SIS）的最终执行元件，其可靠性等级按IEC 61508/IEC 61511标准要求，需达到SIL 2或SIL 3等级。
选型核心要求：
| 要求 | 技术方案 |
|---|---|
| 故障安全模式（Fail-Safe） | 气动执行器+弹簧复位（FC/FO） |
| 关闭时间可控 | 配置快速排气阀+气动定位器，关闭时间按工艺要求设定 |
| 部分行程测试（PST） | 执行器/定位器支持PST功能，不中断生产即可在线验证阀门动作 |
| SIL等级认证 | 阀门+执行器+定位器整体SIL 2/3认证 |
| 防火认证 | API 607/API 6FA |
推荐选型：气动固定球阀 + 弹簧复位气动执行器 + 智能定位器（支持PST）。ESD阀门部件（阀门本体+执行器+定位器+电磁阀）的SIL认证必须为整体认证，而非各部件单独认证的组合。
工位四：罐组集管隔离阀（Header Isolation Valve）
位置：多个储罐的进出管线汇集到集管的位置，用于隔离整个罐组或分区。
功能角色：在罐组检修或事故状态下隔离整个罐组区域。
选型核心要求：与大口径管道配套（DN400~DN600），要求操作扭矩小、密封可靠、全焊接阀体减少泄漏点。推荐选用全焊接固定球阀+气动/电动执行器。
三、储罐区球阀的核心技术要求详解
3.1 Fire-safe 防火设计
背景要求：储罐区是火灾高风险区域，球阀必须在火灾环境中保持最低限度的密封能力。
API 607 / API 6FA 标准概述：
- 模拟阀门在碳氢化合物火灾中的受热场景（火焰温度760~980°C）
- 火烧30分钟后，阀门的允许泄漏量：阀杆密封 ≤ 4.24 mL/min/英寸口径，阀座密封 ≤ 16.95 mL/min/英寸口径
- 火烧后冷却至环境温度时，允许泄漏量进一步放宽
Fire-safe设计的核心技术要点：
- 软密封+硬密封双道密封：正常工况下软密封（PTFE/PEEK）起主密封作用；火烧发生时软密封烧毁，后方的金属硬密封自动接触密封
- 防火密封圈：阀杆处采用膨胀石墨防火填料层，火烧后填料膨胀补偿密封
- 密封面材料和间隙设计：金属密封面之间的间隙需在高温下仍能维持密封
选型提示：储罐区球阀必须明确标注通过了API 607或API 6FA防火认证。在选型时应要求供应商提供第三方防火测试报告原件或复印件。
3.2 DBB / DIB 双关双泄功能
DBB（Double Block and Bleed，双关双泄）：球阀的两个阀座均能独立密封，阀腔可通过泄放口卸压。当阀门关闭后，两个阀座之间的腔体可排放至安全区域，从而验证两个阀座的密封性。
DIB（Double Isolation and Bleed，双隔离与泄放）：强化版的DBB，通常用于单向密封的固定球阀，进压端阀座为自泄压阀座，背压端为双活塞效应阀座。
在储罐区的应用场景：
- 储罐根部阀需具备DBB功能，以便在储罐检修时可确认根部阀的密封状态
- 装卸区的切断阀需具备DBB功能，确保装卸作业安全性
- 管线隔离阀的DBB功能可实现在线检漏，无需拆卸阀门
3.3 防静电设计
问题来源：球阀在开关操作中，球体与PTFE/PEEK软密封之间的摩擦会产生静电。如果球体与阀杆、阀体之间没有导电路径，静电积累后可能产生火花，引燃易燃介质。
设计要求：API 6D和ISO 17292标准要求球阀必须具备防静电结构——在球体与阀杆之间、阀杆与阀体之间设置导静电弹簧或导电销，确保整阀的电阻值不超过10Ω（测试电压不超过12V DC）。
选型确认：在储罐区球阀的采购技术文件（MR文件）中，应明确要求防静电结构并对出厂检测报告提出要求。
3.4 低逸散密封（Low Emission Sealing）
化工园区VOCs（挥发性有机物）排放监管日益严格，储罐区球阀的阀杆密封必须满足低逸散排放要求。
- 标准要求：ISO 15848 Class B或TA-Luft认证
- 技术方案：低逸散填料组（石墨+膨胀石墨编织环）+ 碟形弹簧活载荷
- 阀杆表面：硬化处理（司太立堆焊或硬铬镀层）+ 表面光洁度Ra ≤ 0.4µm
3.5 全焊接阀体 vs 分体式阀体
| 对比维度 | 全焊接球阀 | 螺栓连接分体式球阀 |
|---|---|---|
| 外漏路径 | 无阀体连接面 | 阀体与侧法兰之间有密封面 |
| 防火性能 | 优秀（无螺栓泄漏风险） | 良好（需注意垫片防火） |
| 可维修性 | 不可拆卸，需整体更换 | 可拆卸维修 |
| 典型应用 | 储罐根部阀、埋地管线 | 管廊管线、工艺装置 |
| 成本 | 高 | 中 |
在储罐区的选型原则：储罐根部阀和埋地管线推荐全焊接球阀；管廊上的切断阀推荐分体式球阀（便于维修）。
四、浮动球阀 vs 固定球阀：储罐区的选型边界
| 对比维度 | 浮动球阀 | 固定球阀 |
|---|---|---|
| 密封原理 | 介质压力将球体推向阀座实现密封 | 阀座在弹簧和介质压力下压向球体 |
| 适用口径 | 通常 ≤ DN150 | 通常 ≥ DN80（DN150以上首选） |
| 操作扭矩 | 口径增大扭矩急剧增加 | 扭矩相对稳定，大口径优势明显 |
| 高压能力 | Class 150~600（小口径） | Class 150~2500 |
| 价格 | 小口径更经济 | 大口径性价比高 |
储罐区选型边界：
- DN100及以下、Class 150的低压储罐管线：浮动球阀可满足需求，成本最优
- DN150及以上：必须选用固定球阀——浮动球阀在大口径下的扭矩急剧增大，且密封可靠性下降
- 高压储罐（Class 300及以上）：即使小口径也建议选用固定球阀，密封更可靠
五、执行机构与控制系统配套
储罐区球阀的自动化配套，是实现安全联锁和远程操作的关键环节。
5.1 执行机构类型对比
| 类型 | 适用场景 | 优点 | 局限性 |
|---|---|---|---|
| 气动执行器（拨叉式/齿条式） | ESD阀、远程遥控阀 | 响应快、故障安全可实现、防爆 | 需要仪表气源 |
| 电动执行器 | 非防爆区/远程操作不频繁 | 无需气源、精度高 | 响应慢、防爆成本高 |
| 手动（蜗轮操作） | 小口径/操作频率低 | 最可靠、成本最低 | 人需要到场 |
5.2 ESD紧急切断联锁配置
紧急切断阀（ESD阀）的典型控制回路配置：
控制室SIS系统 → 信号传输 → 电磁阀（SOL）→ 气动执行器 → 球阀
↓
[部分行程测试PST功能]
关键配置要点：
- 电磁阀：配置双电控电磁阀（冗余），任何一路信号均可触发关阀
- 快排阀：加速执行器排气，实现紧急关闭速度要求（通常3~10秒全行程）
- 限位开关：开/关位置信号反馈至DCS/SIS系统，确认阀门实际状态
- 气动保压罐：在主仪表气源故障时，提供短时气源余量
选型提示：在SIL 2/SIL 3等级的ESD阀配置中，建议执行器、电磁阀、定位器均与阀门本体由同一供应商整体认证交付，避免因部件组合导致的"SIL盲区"。
六、材质选择与防腐设计
6.1 阀体材质选择
| 介质类型 | 推荐阀体材质 | 说明 |
|---|---|---|
| 常温碳氢介质（原油/成品油） | WCB / A105 | 标准选择，经济实用 |
| 低温介质（LPG/LNG） | LCB / LF2（-46°C）；304/316L（-196°C） | 需冲击试验 |
| 腐蚀性化工介质 | 316/316L / 双相不锈钢2507 | 需根据介质成分确认材质 |
| 含H₂S介质 | WCB+硬度控制（NACE MR0175） | 抗硫化物应力开裂 |
6.2 密封材料选择
| 密封材料 | 适用温度 | 耐化学性 | 适用场景 |
|---|---|---|---|
| PTFE（聚四氟乙烯） | -46~200°C | 优异 | 通用型，价格最低 |
| 增强PTFE（R-PTFE） | -46~230°C | 优异 | 比纯PTFE更耐磨，寿命更长 |
| PEEK（聚醚醚酮） | -46~260°C | 良好 | 高温/高压/频繁操作场景 |
| 尼龙PA | -46~120°C | 一般 | 低压天然气工况 |
| 金属密封（堆焊司太立） | -196~500°C | 取决于基材 | 高温/耐磨/含颗粒介质 |
6.3 防腐措施
储罐区球阀的防腐涉及三个层面：
- 外防腐：大气腐蚀（沿海化工园区尤甚）。阀体推荐涂层：环氧富锌底漆+聚氨酯面漆；或不锈钢阀体免涂层
- 内防腐：介质腐蚀。关键在阀体材质与密封材料的匹配，可通过内衬PTFE解决强腐蚀性问题
- 双金属腐蚀：不同金属接触处的电化学腐蚀，需通过绝缘垫片/涂层隔离
七、安装与调试要点
储罐区球阀的安装质量直接影响使用寿命和安全性能，以下为关键控制点：
7.1 安装前确认
- 确认阀门防火等级和压力等级与设计图纸一致
- 检查阀门铭牌参数与订单要求匹配
- 清理管道内部异物（焊渣、铁屑等），必要时加装临时过滤器
- 检查阀门开关动作是否顺畅
7.2 焊接安装注意事项
- 全焊接球阀的现场焊接：严格按照焊接工艺规程（WPS）操作，控制层间温度，防止热影响区损伤密封件
- 焊接前：将球体开启至全开位，减少热量传递至密封区域
- 焊后冷却：自然冷却，不可强制冷却，避免产生残余应力
7.3 执行器调试
- 气动执行器的供气压力（通常5~8 bar）应稳定
- ESD阀的全行程关闭时间应实测并记录
- PST（部分行程测试）功能应逐台测试，确认阀门从全开位关闭至75~85%开度后自动回复
7.4 防腐保温
- 保温层应在阀门操作机构（阀杆、执行器支架）和阀体连接处留出间隙，避免保温层包覆传动部件
- 执行器顶部应加装防雨罩
八、总结：储罐区球阀配套选型路径
第一步：工艺参数确认
- 介质种类与物性（是否易燃易爆、剧毒腐蚀）
- 操作压力与温度
- 设计口径与通径要求
第二步：安全等级定位
- Fire-safe等级要求（API 607/API 6FA）
- SIL等级要求（IEC 61508/IEC 61511）
- 低逸散密封要求（ISO 15848/TA-Luft）
第三步：球阀型号选型
- 全焊接 vs 分体式（根部阀推荐全焊接）
- 浮动球 vs 固定球（DN150以上固定球）
- 防火结构/DBB功能/防静电结构确认
第四步：执行机构与控制系统配套
- 操作方式（手动/气动/电动）
- ESD联锁控制方案
- SIL验证与PST功能确认
第五步：材质与防腐确认
- 阀体/球体/阀座材质匹配
- 密封材料选型
- 外防腐涂层/内防腐方案
