一、工艺流量控制中的蝶阀定位
在过程工业中，流量控制（Flow Control）是最常见、最基础的工艺控制需求。长期以来，调节阀领域的主角是单座调节阀和套筒调节阀，蝶阀更多被定位为"通断切断阀"，而非调节型阀门。
但这个认知正在被刷新。
随着蝶阀设计技术的持续演进——特别是偏心密封结构、多层次密封系统、高精度气动执行器与智能定位器的成熟——现代调节蝶阀在流量控制精度、可调比、响应速度和成本效益上，已经具备了与传统调节阀竞争的能力。
蝶阀用于流量控制的天然优势
| 优势 | 说明 |
|---|---|
| 流通能力大 | 同级口径下，蝶阀Kv值约为单座调节阀的2~3倍，更适合大流量场合 |
| 结构紧凑、重量轻 | 同口径下蝶阀重量约为单座阀的1/3~1/2，安装空间要求低 |
| 成本优势明显 | 尤其在大口径（≥DN200）应用中的性价比远超其他阀型 |
| 压降小 | 全开时蝶板几乎无阻碍，压力损失极低 |
| 密封型式灵活 | 可根据工况选用软密封（零泄漏）或多层次金属密封（耐高温） |
气动调节蝶阀的技术进化
气动调节蝶阀的发展经历了三个阶段：
- 第一代：中线蝶阀+气动执行器——调节精度差，适用于要求不高的场合
- 第二代：单偏心/双偏心蝶阀+定位器——精度提升，但调节范围仍有限
- 第三代（当前）：三偏心蝶阀/多层次密封蝶阀 + 高精度拨叉式气动执行器 + 智能定位器——调节精度可达±1%，可调比R≥50:1，已具备替代部分传统调节阀的能力

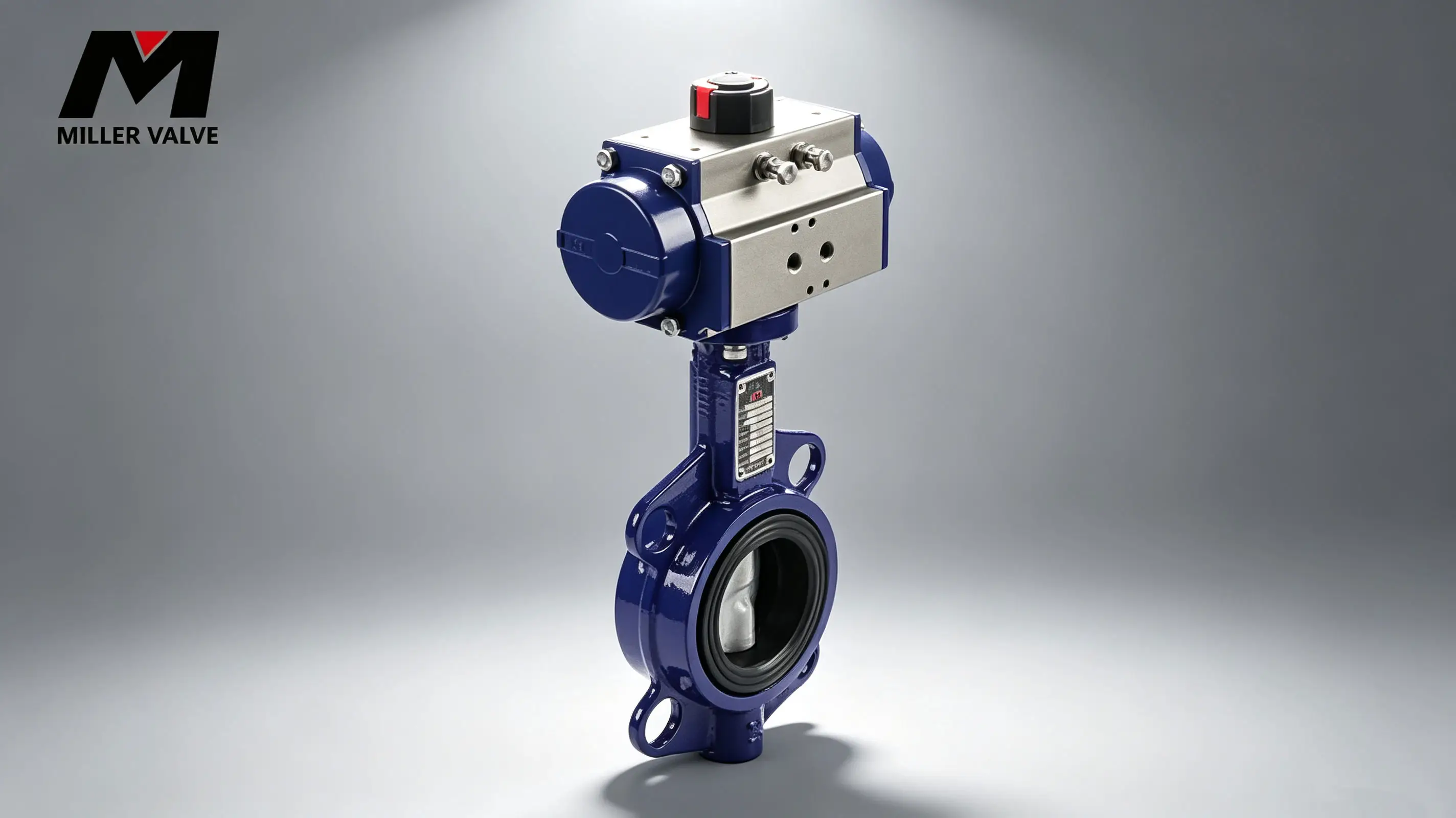

米勒Miller进口气动调节蝶阀定位于第三代产品路线。其设计目标明确：在需要大流量调节、大口径管道、有性价比要求的工艺流量控制场景中，提供可媲美调节阀精度的蝶阀解决方案。
二、米勒进口气动调节蝶阀的核心技术特点
2.1 阀体与蝶板结构设计
米勒气动调节蝶阀基于成熟的三偏心/双偏心硬密封蝶阀平台，针对调节工况进行了专项优化：
偏心结构对不同工况的适配：
| 偏心类型 | 调节特性 | 推荐场景 |
|---|---|---|
| 双偏心（中线偏移+轴向偏移） | 摩擦小、寿命长，调节精度中等 | 常规水处理、暖通、低压气体 |
| 三偏心（+锥角偏心） | 零摩擦开启、密封面磨损极低、精度更高 | 蒸汽、高温烟气、频繁调节 |
碟板流线型设计：针对调节工况优化了蝶板的截面形状——在保证密封性能的同时，降低碟板对介质的扰流效应，使流量特性更接近理想曲线。
可调比（Rangeability）：达到≥50:1，意味着在最大流量的2%至100%范围内均可实现稳定调节，覆盖绝大多数工艺流量控制需求。
2.2 密封结构适应不同调节场景
软密封结构（PTFE/PEEK）
- 切断泄漏等级：Class VI（零泄漏）
- 适用温度：≤230°C（PTFE），≤260°C（PEEK）
- 优点：调节+切断一体化，一道阀门完成两个功能
多层次金属密封结构
- 切断泄漏等级：Class IV~V
- 适用温度：≤600°C
- 优点：耐高温、耐冲刷、耐磨，适合含颗粒介质
选型原则：在"调节+切断"双重需求的应用中（如换热站的温度控制和切断隔离），推荐选用软密封结构的调节蝶阀，一道阀门即可完成两项任务，降低系统复杂度和采购成本。
2.3 拨叉式气动执行器
米勒气动调节蝶阀标配拨叉式（Scotch Yoke）气动执行器，原因如下：
| 执行器类型 | 扭矩特性 | 匹配蝶阀 | 优点 |
|---|---|---|---|
| 拨叉式（Scotch Yoke） | 随转角增大扭矩增加 | 偏心蝶阀的扭矩曲线是先大后小 | 扭矩特性完美匹配蝶阀启闭需求 |
| 齿条式（Rack & Pinion） | 扭矩基本恒定 | 力矩峰值在中位 | 效率低，需要更大规格的执行器 |
| 薄膜式（Diaphragm） | 线性输出 | — | 精度高，但行程有限，不适用大口径 |
拨叉式执行器的核心优势在于其输出的扭矩特性和蝶阀的启闭扭矩曲线天然匹配——阀门开启瞬间需要最大的脱开力，正是拨叉式执行器的扭矩高峰输出区间。
2.4 智能定位器配置
米勒气动调节蝶阀可配置以下智能定位器（基于工况需求选择）：
- 标准配置：智能电气定位器（HART协议），自动初始化、自诊断、自整定PID
- 选配一：现场总线定位器（Profibus PA / Foundation Fieldbus），适配DCS系统数字通信
- 选配二：防爆型定位器（Ex d IIC T6），适应石油化工危险区域
定位器对调节性能的提升作用：
- 行程分辨率：<0.1%
- 死区：<0.3%
- 响应时间：可调节（典型1~5秒全行程）
- 自整定功能：一键完成执行器行程和PID参数适配
三、气动调节蝶阀 vs 其他调节阀的选型对比
米勒气动调节蝶阀并非要替代所有类型的调节阀，而是在特定的工况区间（大流量、大口径、中低压、普通精度要求）提供更优的解决方案。
3.1 vs 调节球阀
| 对比维度 | 气动调节蝶阀 | V型/全通径调节球阀 |
|---|---|---|
| 流量能力（同口径） | 高（Kv值约为球阀的1.2~1.5倍） | 中 |
| 可调比 | ≥50:1 | ≥100:1（V型球阀） |
| 切断密封 | 可选零泄漏 | 零泄漏 |
| 成本（DN300以上） | 显著低于球阀 | 高 |
| 适用场景 | 大流量、大口径、低压差调节 | 高精度、高含颗粒、需要剪切力的调节 |
选型边界：当口径≥DN300时，气动调节蝶阀是更经济的流量控制方案。当需要极好的调节精度（如精细化工配料控制）或介质含大颗粒需要切断时，调节球阀更合适。
3.2 vs 单座/套筒调节阀
| 对比维度 | 气动调节蝶阀 | 单座调节阀 | 套筒调节阀 |
|---|---|---|---|
| 流量能力 | 高 | 低（同口径Kv值差3倍） | 中 |
| 调节精度 | 中等（±1~2%） | 高（±0.5~1%） | 高（±0.5~1%） |
| 允许压差 | 中（偏心蝶阀较高） | 高 | 高 |
| 防气蚀/闪蒸能力 | 弱 | 强（可配抗气蚀阀芯） | 强 |
| 重量 | 轻 | 重 | 重 |
| 价格（DN200） | 约1×（基准） | 约1.5~2× | 约2~3× |
选型边界：当工艺要求高精度调节（如反应釜进料控制）或存在严重气蚀/闪蒸风险时，单座或套筒调节阀仍是首选。但在水处理、供热、一般气体、低压蒸汽等大量常规流量控制场景中，气动调节蝶阀完全能够满足控制要求，且性价比明显更高。
3.3 vs 中线蝶阀（非调节型）
中线蝶阀（Concentric Butterfly Valve）虽然成本极低，但不适合用于流量调节：
| 对比维度 | 米勒气动调节蝶阀 | 普通中线气动蝶阀 |
|---|---|---|
| 调节特性 | 可调比≥50:1，可连续调节 | 不适于调节，开度与流量非线性严重 |
| 密封耐久性 | 偏心结构可减少摩擦磨损 | 中线蝶板与阀座持续摩擦，调节寿命短 |
| 定位器接口 | 标配定位器，接受4~20mA调节信号 | 通常仅配电磁阀，仅支持开/关控制 |
四、典型应用场景
场景一：水处理与供水系统
应用工位：滤池反洗水流量控制、加药管线流量调节、供水管网压力匹配调节。
选型理由：水处理系统管道口径大（DN200~DN800）、压力低（PN6~PN16），对调节精度要求中等（±2%即可满足），但对阀门的经济性和长期稳定性要求高。气动调节蝶阀在同等调节性能下的成本仅为调节球阀的50~60%，是水处理项目中"性能-成本"均衡的最佳选择。
推荐配置：双偏心+PTFE软密封+拨叉式气动执行器+智能定位器（HART）。
场景二：暖通空调与供热系统
应用工位：换热站二次侧供水温度调节（配合温度传感器闭环）、空调机组冷热水流量控制、区域供热管网平衡调节。
选型理由：暖通系统中，流量调节的响应速度要求不高（分钟级即可），控制精度要求适中（±1~2°C），但要求阀门长时间免维护运行。气动调节蝶阀的机械结构简单、维护需求低，且比电动蝶阀的故障安全（FC）功能实现更可靠。
推荐配置：双偏心+PTFE软密封（零切断泄漏）+拨叉式气动执行器+智能定位器，可选配弹簧复位实现故障关（FC）。
场景三：石油化工低压工艺管线
应用工位：冷却水系统、火炬气总管压力控制、低压燃料气管线流量调节。
选型理由：在石化装置的辅助工艺管线（非主工艺反应控制）中，调节精度要求相对宽松，但防爆等级要求高。气动执行器天然防爆，不需额外防爆处理，且动设备少、故障率低。
推荐配置：三偏心+多层次金属密封+拨叉式防爆气动执行器+防爆型智能定位器，带过滤减压阀和不锈钢气源管。
场景四：新能源（光伏/锂电/生物质）
应用工位：光伏硅料生产中的冷却循环水流量控制、锂电池正负极材料烧结炉烟气调节、生物质发电锅炉送风/引风量控制。
选型理由：新能源项目对设备的自动化程度要求高，但对阀门预算敏感。气动调节蝶阀在提供自动化控制能力的同时，保持了较好的成本优势，尤其适合大批量配套使用。
推荐配置：根据介质和温度选择双偏心+软密封或多层次金属密封+拨叉式气动执行器+智能定位器。
五、选型技术参数与配置建议
5.1 基本参数范围
| 参数 | 米勒气动调节蝶阀覆盖范围 |
|---|---|
| 口径 | DN50~DN1200 |
| 压力等级 | PN6/PN10/PN16/PN25/ANSI 150LB/300LB |
| 适用温度 | -46~600°C（取决于密封材料） |
| 流量特性 | 等百分比（推荐）/ 线性 |
| 可调比 | ≥50:1 |
| 切断泄漏等级 | Class IV~VI（取决于密封材质） |
| 执行器扭矩 | 可根据阀门扭矩选配，预留1.3~1.5倍安全系数 |
5.2 流量特性选择建议
| 流量特性 | 推荐场景 | 理由 |
|---|---|---|
| 等百分比（推荐首选） | 大多数工艺流量控制 | 流量增益随开度变化均匀，控制稳定性好 |
| 线性 | 液位控制、恒压供水 | 开度与流量近似成正比，控制算法简单 |
选型提示：与调节球阀和单座调节阀不同，蝶阀的固有流量特性曲线受碟板形状影响较大。米勒气动调节蝶阀通过优化碟板轮廓，使其流量特性在等百分比设定下尽量接近理想曲线。同样在选型参数上标注"等百分比"，蝶阀的实际曲线和球阀的曲线不一样，建议在选型时向厂家索要流量特性曲线数据，用于控制系统的仿真建模。
5.3 附件配置建议
| 附件 | 适用场景 | 说明 |
|---|---|---|
| 过滤减压阀（Filter Regulator） | 所有气动阀门（必配） | 确保供气质量和压力稳定 |
| 电磁阀（Solenoid Valve） | 需要远程紧急切断的场合 | 信号切断气源，执行器弹簧复位 |
| 限位开关（Limit Switch） | 需要远程位置反馈的场合 | 开/关位置信号至DCS |
| 阀门定位器（Positioner） | 连续调节控制（必配） | 接受4~20mA信号驱动阀门 |
| 保位阀（Lock-up Valve） | 气源故障时保持当前开度 | 不适用FC/FO要求的场景 |
| 加速器（Booster） | 需要快速响应的调节系统 | 加速执行器排气/进气速度 |
六、总结：米勒进口气动调节蝶阀——工艺流量控制的可靠之选
米勒Miller进口气动调节蝶阀的产品定位清晰：在需要大流量、大口径、中低压、中等精度的工艺流量控制场景中，提供调节阀级别的控制精度 + 蝶阀级别的经济性。
它的核心竞争力可以概括为三个维度：
产品维度：三偏心/双偏心结构 + 流线型碟板 + 拨叉式气动执行器 + 智能定位器，构成了从硬件到控制的完整调节方案。
应用维度：软密封（零泄漏）和多层次金属密封（耐高温）的"双线并行"，使其覆盖从水处理到化工、从暖通到新能源的广泛场景。
经济维度：在大口径（≥DN200）的流量控制方案中，相比调节球阀和单座调节阀，可在满足控制要求的前提下节省30~50%的设备采购成本。
如果您正在为项目寻找工艺流量控制阀门——无论在选型阶段还是已有初步参数——欢迎联系米勒阀门的选型工程师。米勒Miller进口气动调节蝶阀支持从DN50到DN1200的全口径定制，可配合智能定位器实现精准流量调节，并提供电磁阀、限位开关、保位阀等全套附件匹配。
