| 产品名称 |
进口气动通风蝶阀 |
| 产品型号 |
KF70T |
| 公称通径 | NPS 2" ~24" (DN50~DN600) |
| 公称压力 | Class150 (PN10~PN16) |
| 阀体材质 | 碳钢(A)、304不锈钢(S)、316不锈钢(L) |
| 密封材质 | 聚四氟乙烯、金属硬密封、硬质合金 |
| 泄露等级 | ANSI Ⅵ级 |
| 介质温度 | -20℃~180℃ |
| 连接方式 | 对夹连接（3）法兰连接(4) |
| 阀芯形式 |
气动通风蝶阀 |
| 控制精度 | ±0.1% |
| 驱动方式 | 气动执行机构 |
| 供气压力 | 400-800kpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 气动执行器 | 可选 |
| 作用形式 | 开关型（开关两位控制） 、调节型（4~20mA控制） |
| 单作用执行机构 | 气关式（B）--失气时阀位开（FO） 、气开式（K）--失气时阀位关（FC） |
| 双作用执行机构 | 气关式（B）--失气时阀位保持（FL） 、气开式（K）--失气时阀位保持（FL） |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮等 |
| 行程（°） | 0°--90° |
| 备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |
超低流阻进口气动通风蝶阀：0.5秒快速启闭，节能降耗，解决风阻泄漏痛点

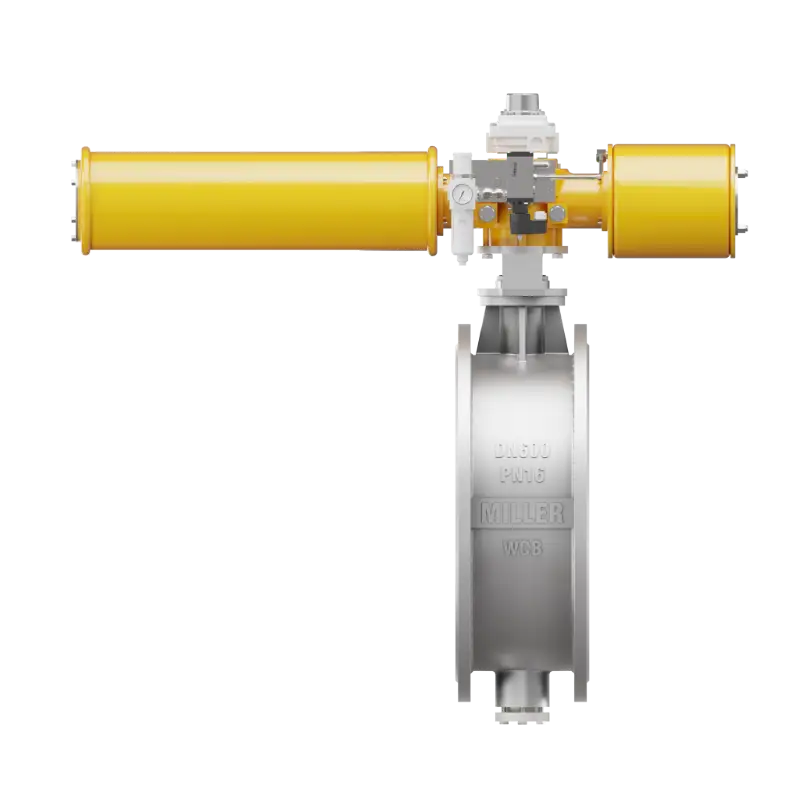

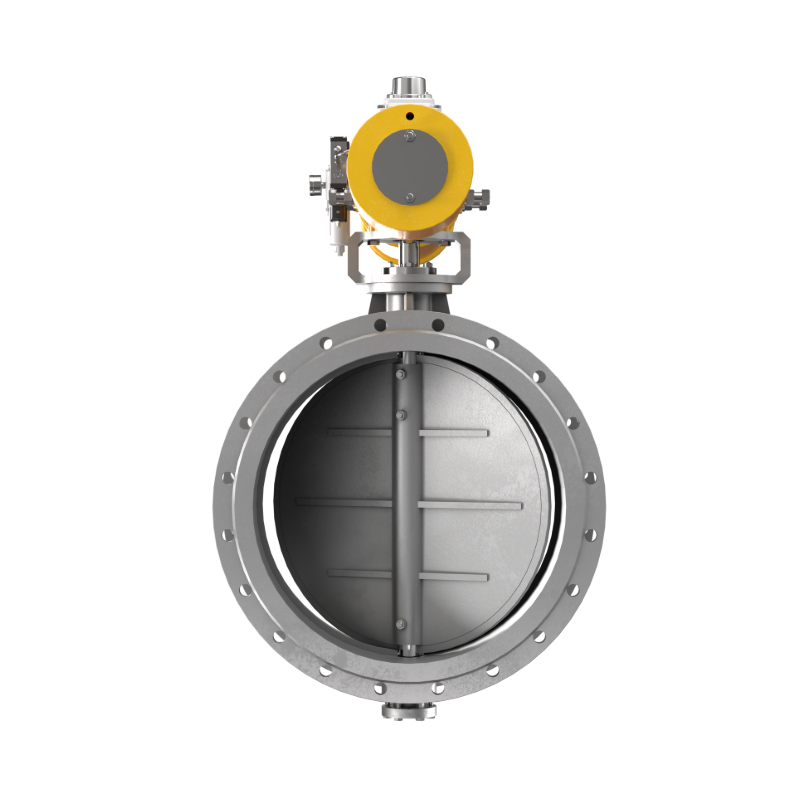

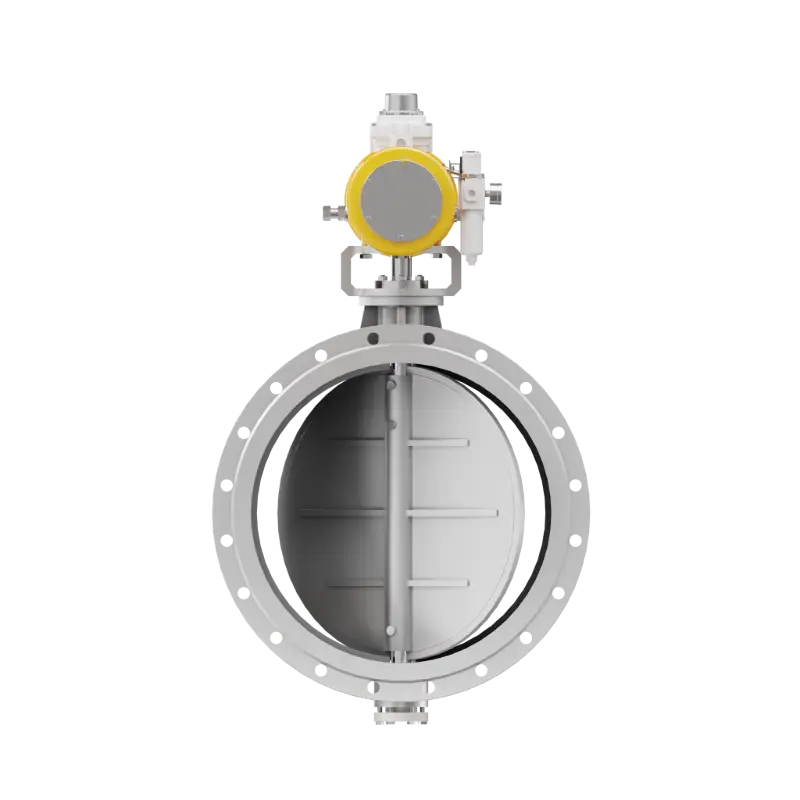

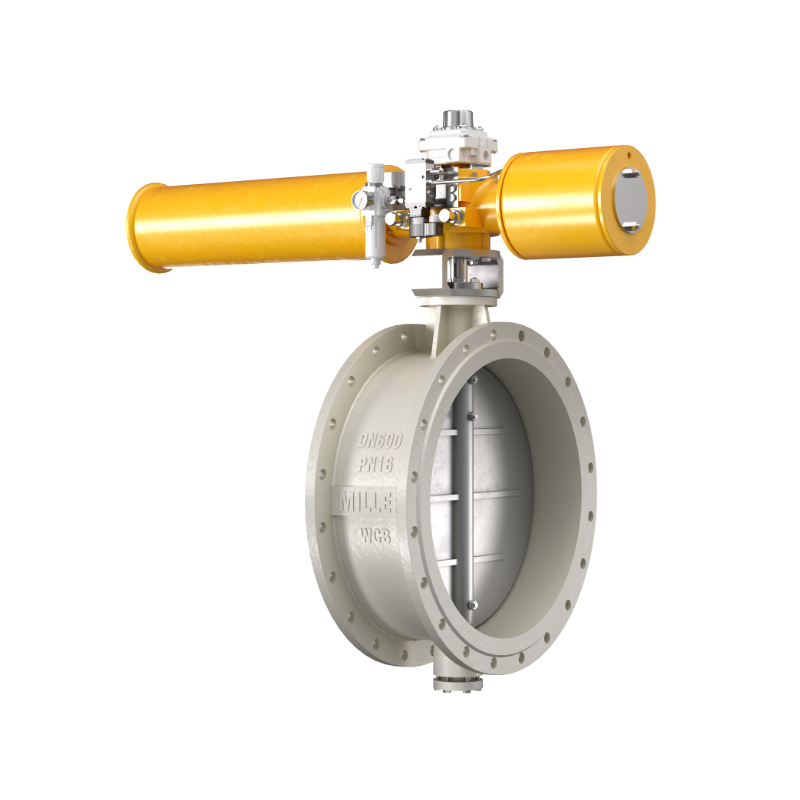

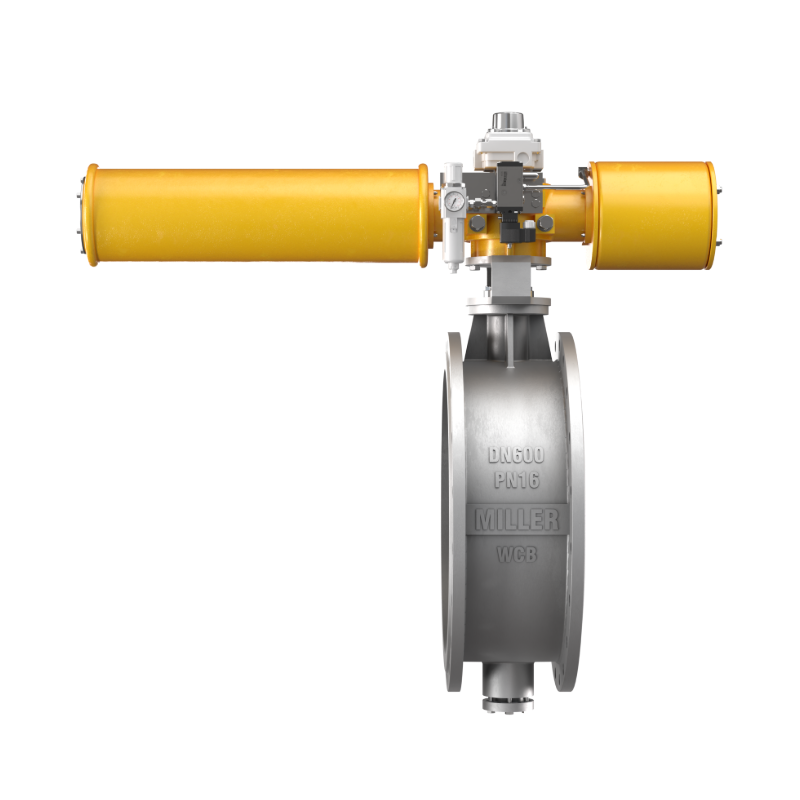

KF70T
进口气动通风蝶阀
设计特点
进口气动通风蝶阀采用超轻型阀板与框架式阀体设计，阀板通常采用蝶形或叶片式结构以最大化流通面积；阀座采用软密封材料（如EPDM、硅橡胶） 或金属密封，确保在低压工况下的严密关闭；配备大扭矩气动执行器（常配手轮机构），支持快速90°启闭操作，整体结构轻便且流阻极低。
