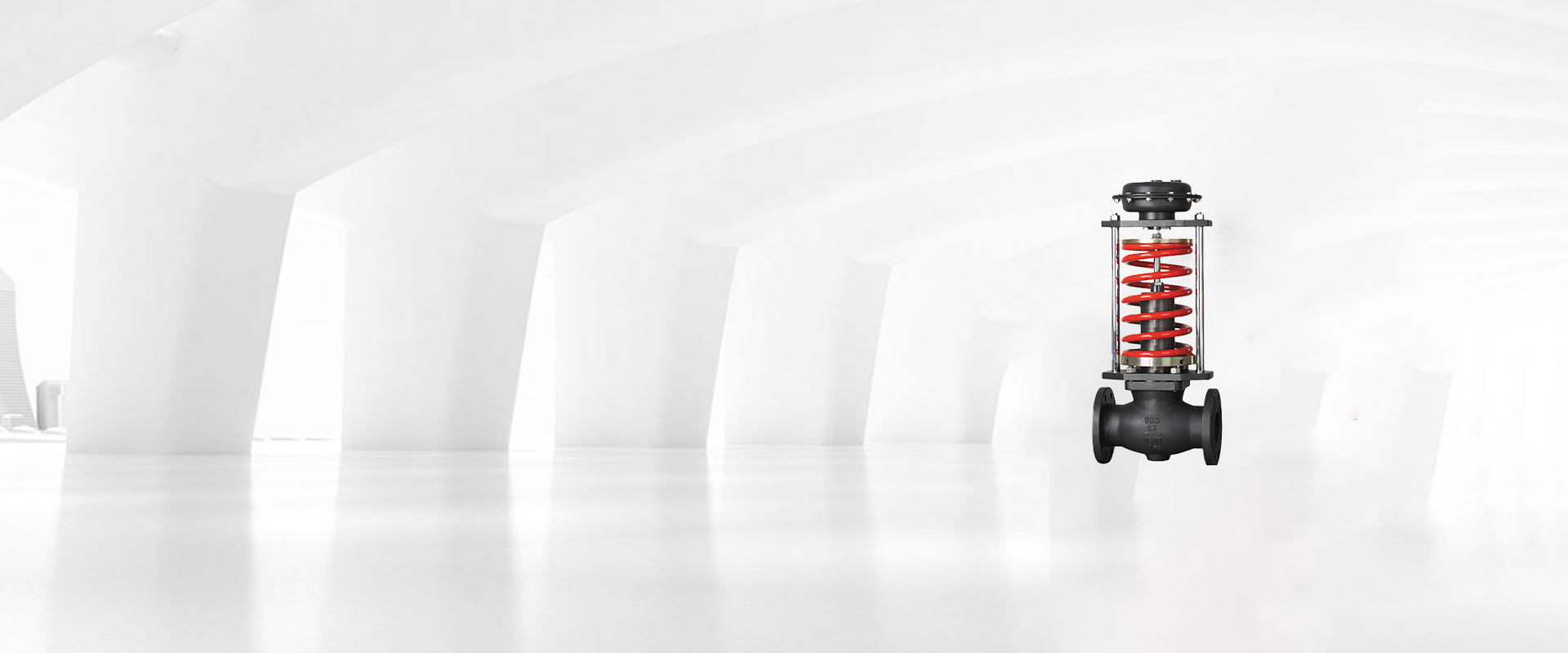

进口自力式调节阀

自力式调节阀(Self-operated Control Valve)是一种能够根据系统中流体参数的变化自动调节阀门开度的装置,不需要外部电气或气动源来驱动

进口自力式调节阀
  • 产品介绍
  • 技术参数
  • 产品信息:

    产品名称: 自力式调节阀
    产品型号: MILLER
    产品压力: 0.2-6.0Mpa
    产品材质: 铸钢、不锈钢、碳钢
    产品口径: DN15~DN300
    产品温度: -20℃~+250℃



    自力式调节阀(Self-operated Control Valve)是一种能够根据系统中流体参数的变化自动调节阀门开度的装置,不需要外部电气或气动源来驱动。它基于流体本身的压力差或温度变化,通过内部装置实现阀门的自动调节,以维持系统的稳定运行。

    主要特点:

    1. 自动调节: 自力式调节阀可以根据系统中的流体参数变化,自动调整阀门的开度,以维持系统流量、压力或温度的稳定。

    2. 无外部能源: 不需要外部电气或气动源,减少了系统的复杂性和成本,适用于一些无法提供外部能源的场景。

    3. 简单结构: 自力式调节阀的结构相对简单,减少了维护和故障排除的难度。

    4. 适应性广: 适用于液体、气体等不同介质,可以在不同的工况下实现自动调节。

    5. 稳定性好: 自力式调节阀能够根据系统变化快速调整,保持系统稳定运行,避免过大的波动。

    应用领域:

    1. 加热、供暖系统: 在供暖系统中,自力式调节阀可以根据室内温度的变化,自动调节热水流量,实现恒温供暖。

    2. 冷却系统: 在冷却水系统中,可以根据冷却水的温度变化,自动调节冷却水流量,保持设备的正常工作温度。

    3. 工业流程控制: 在工业生产中,自力式调节阀可以根据流程要求,自动调节介质的流量、压力等参数,提高生产效率。

    4. 环保设施: 在环保设施中,如废水处理系统,可以根据废水的流量和浓度变化,自动调节处理过程,保证排放标准。

    5. 采暖、通风、空调系统: 在建筑的暖通空调系统中,可以根据室内温度和需求自动调节空气流量,提供舒适的室内环境。

    总之,自力式调节阀在需要自动控制流体参数的场景中具有重要作用,它能够在没有外部能源的情况下,实现阀门的自动调节,保持系统的稳定运行。选择适当的自力式调节阀时,需要根据系统要求、介质特性等因素进行考虑。

    自力式调节阀技术参数

    1. 通径尺寸(Port Size): 1/2英寸至 12英寸,DN20 至 DN300。

    2. 工作压力范围(Operating Pressure Range): 0.2 - 2.5 MPa,0.5 - 4.0 MPa,1.0 - 6.0 MPa。

    3. 工作温度范围(Operating Temperature Range): -20℃ 至 +150℃,-10℃ 至 +250℃。

    4. 控制精度(Control Accuracy): 可达到 ±1% 至 ±3%。

    5. 介质种类(Applicable Medium):水、蒸汽、油品等。

    6. 密封等级(Sealing Class): ANSI Class IV、Class V 。

            阀体材质(body material):铸钢WCB;不锈钢304/316/316L

            阀芯形式(Valve core form):单座柱塞型阀芯;压力平衡式套筒阀芯;双座柱塞型阀芯

            阀芯材料(Valve core material):硬密封(不锈钢);软密封(不锈钢镶嵌橡胶圈)

            填料材质(Filler material):V型聚四氟乙烯;柔性石墨

            执行机构(actuator):薄膜式(被调压力≤0.6Mpa);活塞式(被调压力>0.6Mpa)

    1. 操作方式(Operation Type): 自力式操作,无需外部能源。

    2. 连接方式(Connection Type): 法兰连接。

    3. 结构形式(structural style):标准型;中温型;波纹管平衡型;活塞平衡型

    4. 法兰标准(Flange standard):GB/T9113;HG/T20592-2009;JB;ANSI;JIS;DIN

    5. 调节范围(Control Range): 0:1至100:1。

    6. 减压比(Pressure reducing ratio):最大(10:1);最小(10:8)

    7. 信号接口(Interface):内螺纹M16×1.5

    8. 流量特性(Flow characteristics快开;可选等百分比特性或线性特性

    9. 流量系数(Cv值): 为0.1 至 1000,取决于阀门尺寸。

    10. 密封方式(Sealing Method): 剪切式、摆动式等。

    11. 防护等级(Protection Level): IP65、IP67。

    12. 特殊功能(Special Features): 如快速关断、特殊介质适应性等。



    自力式调节阀选型

    选择适合的自力式调节阀需要考虑多个因素,以确保阀门在实际应用中能够稳定运行并满足控制要求。以下是一些自力式调节阀选型的原则:

    1. 工作参数: 确定系统的工作参数,包括工作压力范围、工作温度范围和介质特性。这些参数将决定阀门材料的选择和阀门的工作性能。

    2. 控制要求: 确定需要控制的参数,如流量、压力、温度等。不同的自力式调节阀可能更适合不同的控制类型,选择能够满足实际要求的阀门。

    3. 控制范围: 根据需要确定阀门的控制范围,即阀门从完全关闭到完全开启的范围。选择控制范围能够满足实际的控制需求。

    4. 流量系数: 根据系统的流量要求,选择适当的流量系数。Cv值表示阀门的流量能力,需根据预计的流量和压降来选择。

    5. 连接方式: 根据管道的连接方式,选择合适的连接方式,如法兰连接、螺纹连接等。

    6. 介质特性: 了解所控制的介质的特性,包括腐蚀性、粘度、凝结性等,以选择适合的阀门材料和密封方式。

    7. 控制信号: 确定可用的控制信号类型,如压力差、温度变化等。阀门需要根据这些信号自动调节。

    8. 环境条件: 考虑阀门所处的环境条件,如温度、湿度、震动等,以选择耐受这些条件的阀门。

    9. 维护和维修: 考虑阀门的维护和维修要求,选择结构简单、易维护的阀门。

    10. 经济性: 综合考虑阀门的性能、价格、寿命等,选择经济合理的选项。

    11. 厂家和品牌: 选择知名、信誉好的制造商和品牌,以确保阀门质量和售后服务。

    综合考虑这些因素,可以帮助您选择适合的自力式调节阀,以满足您系统的控制需求并保证稳定运行。最好参考制造商提供的产品资料和技术数据,或者咨询专业工程师的意见,以获得更准确的选型建议。

    自力式调节阀调节范围

    DN

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    Kv

    6.3

    8

    16

    24

    32

    50

    80

    120

    160

    280

    420

    640

    930

    额定行程

    8mm

    8mm

    10mm

    12mm

    12mm

    20mm

    20mm

    25mm

    40mm

    40mm

    50mm

    60mm

    70mm

    进口自力式调节阀(图1)
