一、比例调节阀是什么？
-
传感器：实时检测工艺参数（如压力变送器、流量计、温度传感器）。
-
控制器：（如PLC、DCS、专用PID调节器），处理信号并输出控制指令。
-
执行机构：驱动阀芯动作的动力部分（电动或气动）。
二、比例调节阀的结构特点
1. 阀体结构
-
直通式（单座、双座）
-
角式
-
三通式（合流或分流）
-
碳钢：适用于一般工况。
-
不锈钢：如304、316、316L，适用于腐蚀性介质或高洁净要求场合。
-
合金钢：适用于高温高压环境。
-
特殊耐腐蚀材料：如哈氏合金、钛材，用于强腐蚀工况。
2. 阀芯与阀座
-
常见阀芯形式：柱塞式、套筒式、V型切口球芯（用于部分比例球阀）、蝶板式（用于比例蝶阀）。
-
流量特性：通过精密设计阀芯轮廓，可实现线性特性（开度与流量成线性关系）或等百分比特性（单位开度变化引起的流量变化率恒定），以适应不同的系统调节要求。
-
阀座密封：其形式（如软密封、金属密封）和加工精度直接关系到阀门的调节灵敏度、重复精度及关闭时的泄漏等级。
3. 执行机构
电动比例调节阀：
-
采用伺服电机或步进电机，配合高精度减速机构，将电信号转化为精确的角位移或直线位移。
-
优点：控制精度高，无需气源，便于与数字化控制系统集成，适用于分散的安装点。

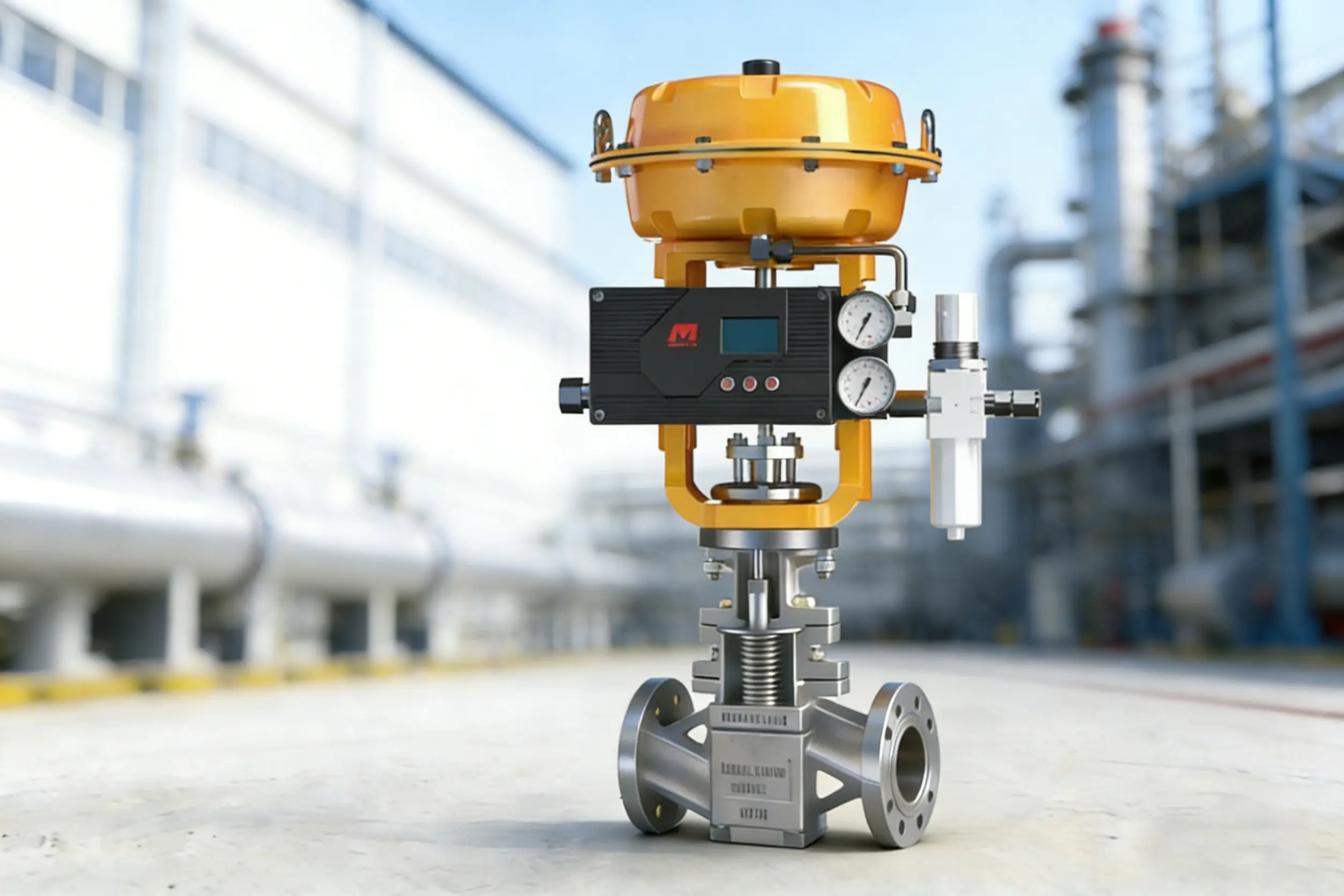

气动比例调节阀：
-
通过电气转换器（I/P）将电信号转换为气压信号，驱动气缸或薄膜执行机构。
-
优点：响应速度快，推力大，安全防爆，适用于有防爆要求或需要快速响应的场合。
4. 控制与反馈组件
-
阀位反馈装置：实时检测并反馈阀门的实际开度，形成阀位闭环，提高控制精度。
-
智能定位器/控制器：内置微处理器，可接收多种信号，进行线性化处理、自适应校准和诊断。
-
通信与诊断模块：支持现场总线协议（如PROFIBUS DP、Foundation Fieldbus等），实现远程参数设置、状态监控和预测性维护。
三、比例调节阀的工作原理
-
参数测量：安装在工艺管路上的传感器（如流量计、压力变送器）实时测量被控参数（如流量、压力），并将其转换为标准信号传送到控制器。
-
偏差比较与运算：控制器（如PLC中的PID模块）将测量到的实际值（PV）与预先设定的期望值（SP）进行比较，计算出偏差（e=SP-PV）。
-
信号输出：控制器根据偏差的大小和变化趋势，按照预设的PID算法或其他控制规律，运算并输出一个相应的控制信号（如4-20mA电流信号）。
-
驱动与执行：该控制信号被送至比例调节阀的定位器或控制器。定位器精确地将电信号转换为气压或机械位移，驱动执行机构动作，使阀芯产生与控制信号成比例的位移。
-
介质调节：阀芯位置的变化改变了阀门的流通面积，从而调节了介质的流量或压力，使被控工艺参数向着设定值靠近。
-
动态平衡：上述过程持续、动态地进行，直至实际值与设定值的偏差趋于零，系统在一个新的平衡点上稳定运行。
四、比例调节阀的应用领域详解
1. 化工与石油化工行业
-
应用场景：反应釜进料控制、蒸馏塔回流比调节、换热器温度控制、压缩机防喘振、管道压力平衡。
-
关键作用：确保化学反应条件精确稳定，保障装置安全，提高产品收率与质量。
2. 能源与电力系统
-
应用场景：锅炉给水自动调节、主蒸汽温度控制、汽轮机旁路系统、除氧器水位与压力控制、冷却水系统。
-
关键作用：优化热力循环效率，快速响应负荷变化，保障发电机组安全、经济运行。
3. 水处理与环保工程
-
应用场景：自来水厂加药（混凝剂、氯）控制、污水处理曝气量调节、污泥脱水系统、脱硫脱硝系统的浆液与氨水精确投加。
-
关键作用：确保处理效果达标，优化药剂消耗，降低运行能耗。
4. 制药与食品行业
-
应用场景：生物发酵罐的pH值、温度与营养液补料控制、CIP/SIP（在线清洗/灭菌）系统中的介质分配、灌装与包装线上的压力与流量控制。
-
关键作用：满足严格的卫生等级（如3A认证），实现工艺参数的高重复精度控制，确保产品的一致性与安全性。
5. HVAC与楼宇自控
-
应用场景：中央空调冷冻水/冷却水流量调节、采暖系统热交换站控制、通风系统风量平衡。
-
关键作用：实现区域温度精确控制，提升舒适度，同时达到显著的节能效果。
6. 自动化与OEM设备集成
-
应用场景：注塑机液压油温控制、测试台架的气体/液体流量压力模拟、纺织印染机的染料配比、半导体制造中的特种气体输送。
-
关键作用：作为精密控制模块，提升主机设备的性能、自动化水平和可靠性。
五、比例调节阀使用过程中的注意事项

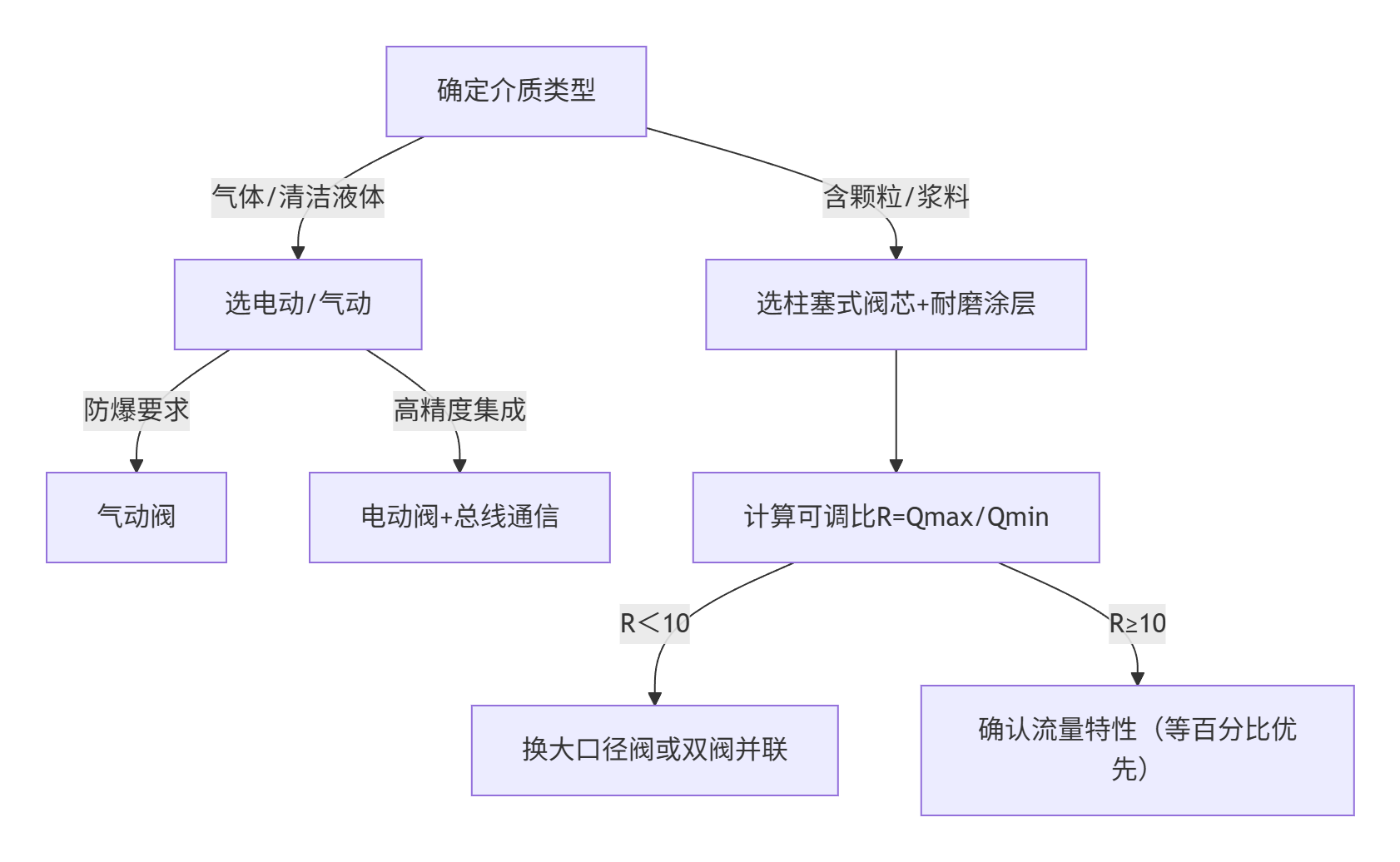

1. 精准选型是前提
-
介质特性：明确介质的腐蚀性、粘度、是否含有颗粒或纤维，以选择合适的阀体材质、阀芯形式及密封材料。
-
工艺参数：准确计算所需的最大/最小流量、进口压力、压差及温度范围，据此确定阀门的CV值（流量系数）、公称通径和压力等级。
-
流量特性选择：根据系统特性（如对象增益变化）选择线性或等百分比特性。通常，压差变化大的系统宜选用等百分比特性。
2. 确保动力源品质
-
气动阀：必须配置洁净、干燥的稳定气源，建议使用三联件（过滤器、减压阀、油雾器）进行处理。
-
电动阀：确保供电电压稳定，避免电压波动过大影响控制精度或损坏电机。
3. 规范安装与调试
-
安装方位：严格遵循阀体上的流向箭头指示安装。部分阀门（如单座阀）有推荐安装方向。
-
环境要求：避免安装在强烈振动、高温辐射或可能积水的位置。必要时加装支撑或隔热设施。
-
调试校准：安装后必须进行初始校准，设置好阀门行程的零点与满度，确保阀位反馈与实际开度一致。
4. 实施定期维护
-
例行检查：定期检查执行机构、定位器的气路或电路连接是否可靠，阀杆密封有无泄漏。
-
性能校验：周期性校验阀门的重复精度、死区和响应时间，确保其性能未退化。
-
预防性维护：根据介质情况，定期清理阀内件可能存在的结垢或杂质，更换老化的密封圈。
六、比例调节阀的优缺点分析
优点分析
-
高精度连续控制：能够实现对工艺参数的微调和平滑过渡，控制精度远高于开关阀。
-
提升系统稳定性与效率：通过快速响应扰动，使系统始终运行在最佳设定点附近，从而提高产品质量、设备利用率和能源效率。
-
强大的自动化集成能力：易于与DCS、PLC等系统集成，支持远程控制和智能诊断，是智能制造的基础元件。
-
广泛的适用性：通过不同的结构设计和材料选择，可适用于从超纯水到强腐蚀性浆液的各种苛刻工况。
缺点与局限性
-
初始成本较高：其结构复杂，带有定位器和反馈装置，采购成本显著高于普通开关阀和手动阀。
-
对选型与调试要求高：不正确的选型或不细致的调试会导致控制效果不佳，甚至引发系统振荡，需要专业知识和经验。
-
维护相对复杂：精密的机械和电子部件需要定期的专业维护和校准。
-
对介质洁净度有一定要求：在含有硬质颗粒或易结晶的介质中，阀芯和阀座易磨损或卡涩，需选用特殊设计或加装过滤器。
