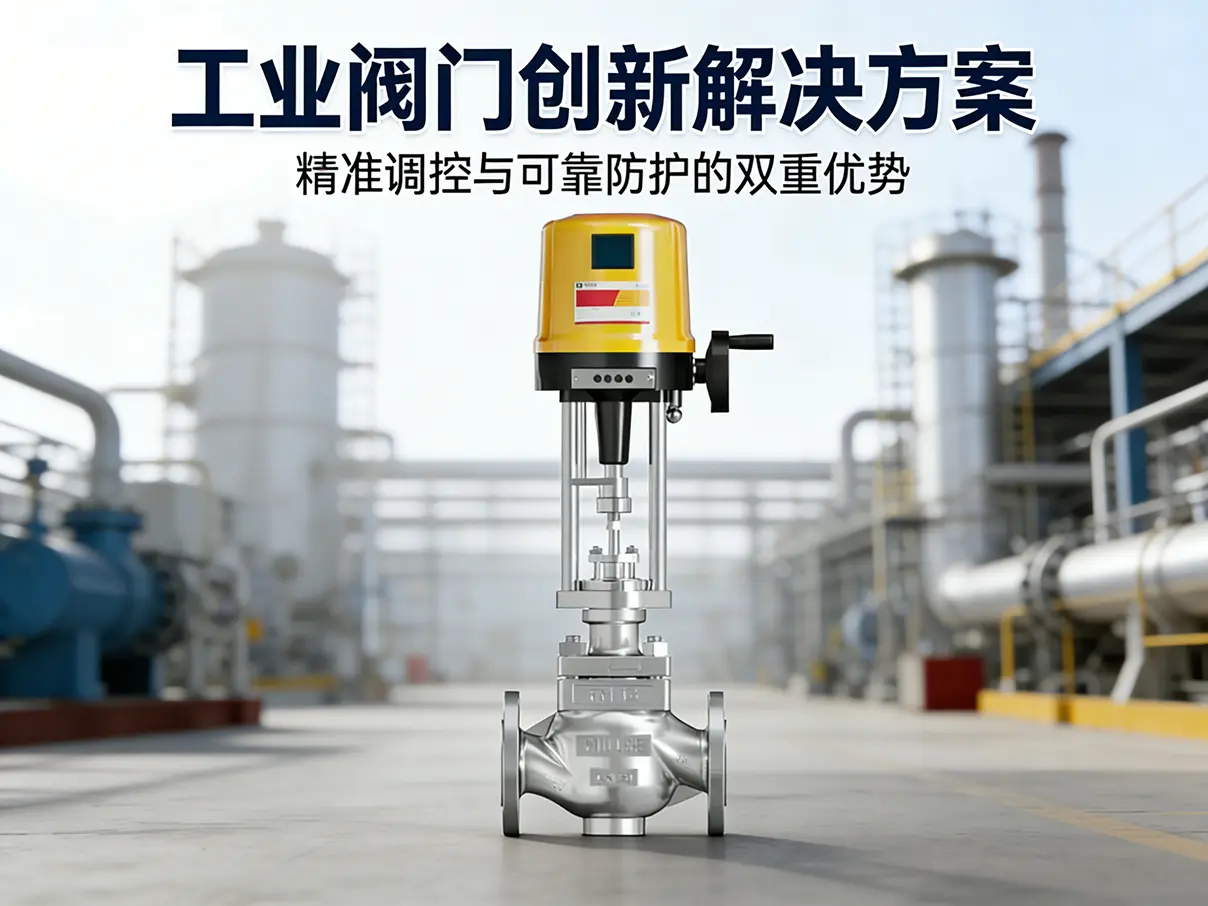

一、产品概述
EC10P电动单座调节阀的核心是单座阀芯结构，阀座仅设一个密封面。这种配置在压差较低的管路系统中可提供规定的关闭能力，同时流体通道设计相对简洁，有助于降低流阻。电动执行机构直接驱动阀杆，通过标准信号输入实现定位，避免了气动系统压力波动对控制过程的影响。整体系统无需配置空压机及气路管道，组成更为直接，适合对安装空间和系统复杂度有控制要求的场合。
二、结构设计特点
该阀门采用单座阀芯形式，通常为顶导向结构，阀芯与阀座的对中性较好，减少了运动过程中的偏磨。流道呈S形流线型设计，压降损失相对较低，流通能力在中小通径范围内表现稳定。阀盖提供多种类型，包括标准型、伸长型、低温型、波纹管密封型和保温夹套型，可根据介质温度范围和外漏控制要求进行选配。密封面材质包括聚四氟乙烯（软密封）、金属硬密封及硬质合金，配合不同工况下的温度和腐蚀条件。电动执行机构与阀体直连，行程控制通过4-20mA或1-5V·DC信号实现，支持位置反馈输出，便于构成闭环控制。防护等级达到IP65，并可选隔爆型配置，适应工业现场环境。
单座结构的特点在于不平衡力较大，因此更适合压差较小的应用场景；其密封面单一，加工精度易于保证，在规定泄漏等级下能达到较好的关闭性能。
三、主要优势
结构设计优势：采用单座阀芯结构，阀座仅设单一密封面，流体通道简洁，呈S形流线型设计，有助于降低压降损失。顶导向阀芯形式提升了对中性，减少运动过程中的偏磨。密封面单一的特点使加工精度较易保证，在规定泄漏等级范围内能提供可靠的关闭性能。
电动驱动优势：配备电动执行机构，直接驱动阀杆，无需外部气源系统，可省去空压机及配套气路管道，显著简化系统组成并降低安装复杂度。控制过程不受气源压力波动影响，响应平稳，定位重复性较好，支持4-20mA标准信号输入与位置反馈，便于接入DCS或PLC形成闭环控制。
性能参数优势：控制精度达到±0.1%，流量特性可选线性或等百分比形式，固有可调比一般在30:1以上，适用于中小流量范围的连续调节。泄漏等级可达ANSI Class IV、V级或VI级，能够满足不同关闭严密性要求。介质温度覆盖-196℃～+540℃宽范围，防护等级IP65并可选隔爆型，适应多种工业现场环境。
材质与适配优势：阀体提供碳钢、304/316不锈钢及Inconel、Monel、Hastelloy、钛合金等多种材质选择，可应对不同腐蚀性介质。阀盖类型包括标准型、伸长型、低温型、波纹管密封型和保温夹套型，便于根据介质温度、外漏控制或保温需求进行灵活适配。连接方式覆盖卡套、螺纹、焊接、对夹及法兰等多种形式，与现场管线兼容性较强。
四、主要技术参数
| 参数 | 规格 |
|---|---|
| 产品型号 | EC10P |
| 公称通径 | NPS 1/2"～8"（DN15～DN200） |
| 公称压力 | Class 150～Class 300（PN16～PN50） |
| 阀体材质 | 碳钢(A)、304不锈钢(S)、316不锈钢(L)、Inconel、Monel、Hastelloy、Ti等 |
| 阀盖类型 | 标准型、伸长型、低温型、波纹管密封型、保温夹套型 |
| 密封材质 | 聚四氟乙烯、金属硬密封、硬质合金 |
| 泄漏等级 | ANSI IV、V级或VI级 |
| 介质温度 | -196℃～+540℃ |
| 连接方式 | 卡套连接、螺纹连接、焊接、对夹连接、法兰连接 |
| 阀芯形式 | 单座调节阀芯 |
| 控制精度 | ±0.1% |
| 驱动方式 | 电动执行机构 |
| 供电电压 | 24V、110V、220V、380V |
| 输入信号 | 4-20mA或1-5V·DC |
| 输出信号 | 4-20mA·DC |
| 防护等级 | IP65 |
| 隔爆等级 | ExdⅡBT4、ExdⅡBT6（可选） |
| 环境温度 | -25～+70℃ 或 -40～+70℃ |
| 环境湿度 | ≤95% |
| 行程 | 10mm、16mm、25mm、40mm、60mm、100mm |
备注：其他特殊密封材质或温度范围可根据实际需求设计选型。
五、流量特性与调节性能
单座调节阀芯的流量特性通常可配置为线性或等百分比形式，固有可调比一般在30:1以上，适合需要连续调节的中小流量工况。在全行程范围内，阀芯位置与流量呈对应关系，通过电动执行机构的精密定位（控制精度±0.1%）实现稳定输出。泄漏等级方面，ANSI Class IV适用于金属硬密封的常规工况，Class V和Class VI（软密封或特殊硬密封处理）则用于对关闭严密性要求更高的场合。电动驱动方式使响应过程不受气源压力变化影响，定位重复性较好。
六、适用工况与应用领域
EC10P适用于压差较小、对关闭能力有明确要求的管路系统。典型应用包括洁净车间环境、无气源供应场所，以及需要对流量进行稳定调节的中小口径工艺管线。在制药、食品加工、化工配料、水处理以及电力辅助系统等场合，该阀门可接入DCS或PLC控制网络，通过标准信号实现自动调节。波纹管密封型配置适用于对介质外漏控制严格的工况，低温型和保温夹套型则适合深冷或需保温的介质输送管线。
七、安装与维护要点
安装时应按照阀体流向标识确定介质流动方向，阀杆保持垂直状态，以减少填料磨损和阀芯导向偏载。电动执行机构接线需符合所选电压规格，并确认信号回路完整。顶导向结构有助于阀芯在运行中的稳定性，但仍需定期检查行程定位准确性与密封面状况。根据介质腐蚀性和温度条件，建议确定合理的维护周期。波纹管或保温夹套型阀盖在对应工况下可减少热损失或外漏风险。
八、工程选型与应用注意事项
在实际项目中应用EC10P电动单座调节阀时，建议重点关注以下几点：
-
索取完整的产品选型手册，确认特定工况下的允许压差、流量系数（Kv值）以及执行机构输出力与阀门不平衡力的匹配情况。
-
明确所需的泄漏等级，并参考ANSI/FCI 70-2标准确认测试方法与现场关闭严密性要求是否一致。
-
核实电动执行机构的失电故障模式（保位、全开或全关），确保符合工艺安全联锁或SIL要求。
-
确认所选连接方式与现场管线标准匹配，例如法兰连接需注意符合ASME B16.5或HG/T 20615等规范。
美国Miller EC10P的单座结构和电动驱动形式适合压差较小的应用场景，但在具体选型时，仍需结合实际介质、流量范围、压差及控制精度等参数进行校验。如有具体的工况参数（介质种类、温度、压差、流量范围、控制要求等），可提供进一步的技术分析以判断适用性。
美国Miller EC10P电动单座调节阀通过上述结构与参数配置，为工业过程控制提供一种系统简化的流量调节方案。如需结合具体工艺参数进行选型或获取详细图纸，可联系美国Miller阀门技术支持团队。
