EC10G 进口电动双座调节阀 | 大流量高压工况调节难题破解

大型管路调节的问题

在很多大型的工业工况里，比如大型炼化、电站、化工的大流量调节工况里，我们经常遇到几个头疼的调节难题:

一、高压工况的老大难：不平衡力拖垮了选型成本与精度

首先第一个难题，就是高压工况下的不平衡力问题。普通的单座调节阀，只有一个阀芯，介质流过的时候，会给阀芯一个单向的推力，也就是我们说的不平衡力，压力越高，这个力就越大。

比如在 PN 100 的高压工况里，一个 DN 100 的单座阀，不平衡力能达到几千牛，这个时候，你要选驱动的执行器，就需要能输出这么大的力，执行器的成本直接翻了好几倍，而且就算选了力大的执行器，调节的时候，阀芯的受力如果太大的话，很容易出现卡滞，导致调节精度很差。

更麻烦的是，管路压力稍微波动一下，阀芯的受力就跟着变了，开度就很容易出现乱晃，根本没法精准控制流量，导致工艺参数忽高忽低，直接影响产品的质量。

二、大流量工况的困境：流通能力不足的选型难题

第二个难题，就是大流量工况下的流通能力不够。很多大流量的工况，比如电站的高压给水调节，炼化的大流量进料输送，需要很大的流通能力，普通的单座调节阀，流道小，Cv 值不够，根本满足不了。

这个时候，工程师只能想别的办法，要么选一个大好几号的单座阀，成本直接涨了好几倍，而且大阀门的调节精度反而更差，小开度的时候根本稳不住；要么装两个小的调节阀并联，不仅安装成本高，管路要改，还要做同步控制，两个阀门的同步很难，很容易出现偏流，一个开的大一个开的小，不仅调节精度差，还容易磨损阀门，导致后期的维护成本很高。

三、压力波动工况的困扰：调节不稳导致的工艺失控

第三个难题，就是压力波动工况下的调节不稳定。很多工况里，管路的压力波动很大，比如炼化的反应釜进料，上游的压力忽高忽低，普通的单座调节阀，因为不平衡力的问题，压力一变，阀芯的受力就变了，定位器根本来不及调整，开度就忽大忽小，流量也就跟着忽大忽小，导致反应釜的进料量不稳，直接影响反应的效率，甚至导致反应失控，带来安全隐患。很多工厂都遇到过这个问题，换了好几个调节阀都解决不了，最后只能靠人工频繁调整，不仅累，还调整不准。

双阀芯平衡结构：一次性破解所有调节痛点

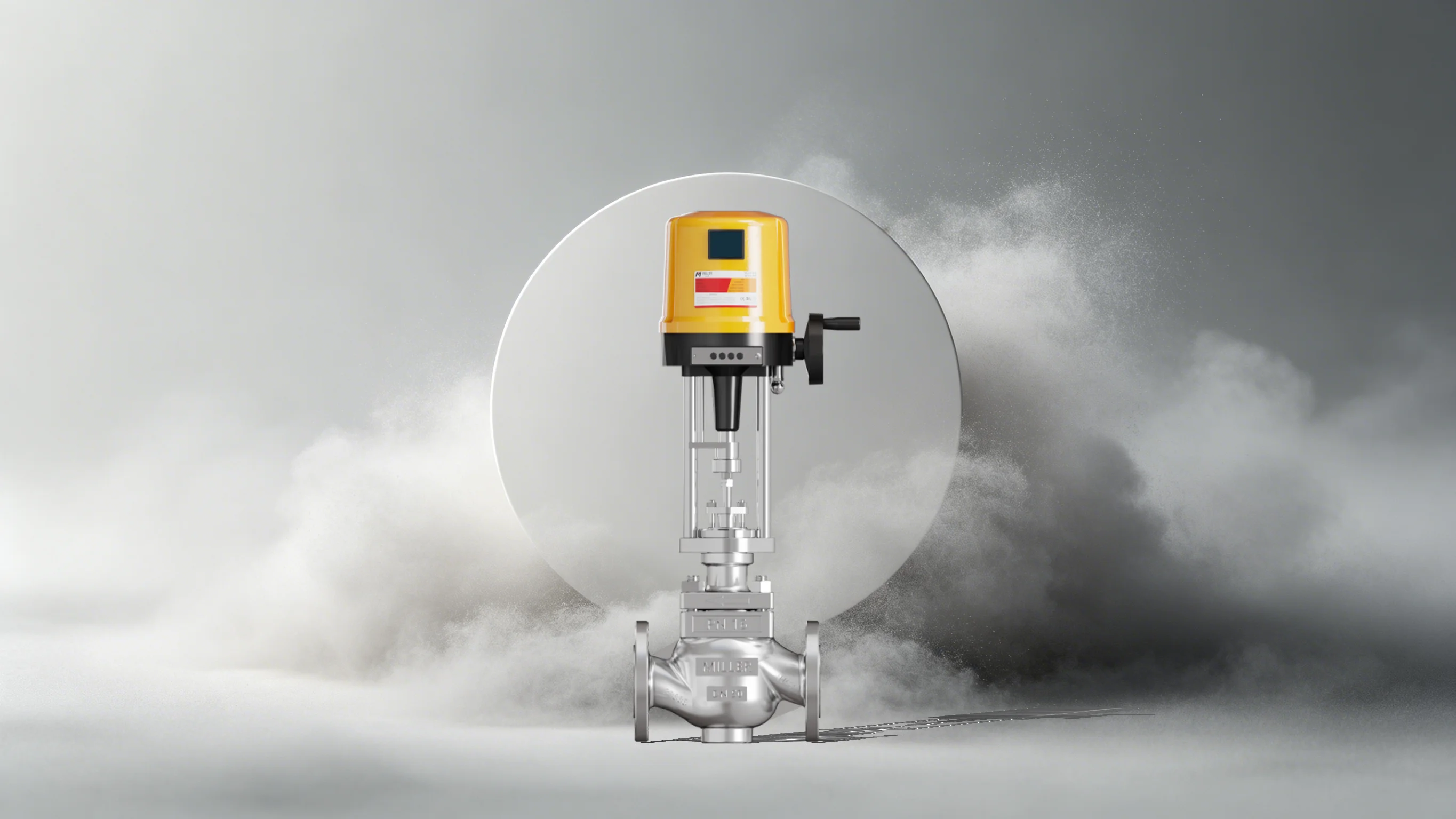

电动双座调节阀

进口电动双座调节阀：https://www.usmiller.cn/productDetail/24

以上这些痛点，困扰了行业很多年，有没有什么办法能一次性解决？其实，双阀芯的平衡式结构，就是解决这些问题的核心方案。它用上下两个阀芯，受力方向相反，刚好把介质的不平衡力抵消掉，这样，不管压力多高，阀芯的受力都是平衡的，不会有很大的单向推力。

这样一来，第一个问题就解决了：执行器不用再选那么大的，因为没有那么大的力要去扛，执行器的成本直接降了 30% 以上，而且，阀芯受力平衡，不管压力怎么波动，都能稳得住，调节精度能到±0.1%，就算压力波动很大，也能精准控制流量，不会出现开度乱晃的问题，工艺参数终于能稳下来了。

然后，大流量的问题也解决了：双阀芯的结构，流道比单座的大了很多，Cv 值比同口径的单座阀大了 50% 以上，也就是说，同样的口径，双座阀能过更大的流量，不用选大好几号的阀门，也不用装两个并联，一个阀门就搞定，安装成本降了，而且流道大，压降也小了，能耗省了很多，对于大流量的工况来说，这能省很多的运行成本，长期下来，省下的能耗钱，甚至都能把阀门的钱赚回来。

很多人会问，传统的双座阀，不是泄漏量会大吗？没错，过去的双座阀，因为加工精度不够，两个阀芯阀座很难同时密封，所以泄漏量很大，很多工况都不敢用。但是现在，随着加工技术的提升，通过高精度的加工，能让两个阀芯阀座的配合精度做到微米级，这样，两个密封面都能同时密封，泄漏等级能做到 ANSIⅣ 级，完全能满足大部分工业工况的要求，解决了传统双座阀泄漏大的问题。现在的双座调节阀，既解决了单座阀的不平衡力的问题，又解决了传统双座阀的泄漏的问题，完美适配大流量、高压的工况。

EC10G进口电动双座调节阀，就是基于这个技术，专门解决这些大流量、高压工况的痛点，它的双阀芯平衡结构，彻底抵消了介质的不平衡力，让执行器不用再做的很大，大幅降低了选型成本，同时，大流通能力的流道，解决了大流量工况的输送问题，不用再装两个阀门，也不用选大口径的，一个就搞定，而且，高精度的加工，解决了传统双座阀泄漏大的问题，能满足大部分工况的密封要求。

除此之外，它配备的高精度电动执行器，能直接驱动阀杆，不用额外的气源，就能实现精确的开度控制，支持 4-20mA 的信号输入输出，能轻松接入 DCS 系统，实现远程的控制和监控，不用人工去现场操作，大幅降低了人工成本，防护等级是IP65，隔爆等级有 ExdⅡBT4、ExdⅡBT6 可选，能满足防爆工况的需求，就算是在易燃易爆的环境里，也能安全的工作。
