在中线蝶阀和三偏心蝶阀的选择过程中，许多工程师和采购人员经常纠结于两者在结构设计上的显著差异。这些差异直接影响阀门的密封性能、使用寿命、适用工况以及维护成本。作为专业的阀门供应商，US Miller（米勒阀门）致力于为客户提供高性能的流体控制解决方案。本文将深入分析中线蝶阀与三偏心蝶阀的结构设计特点，帮助您做出更科学的选型决策。
一、中线蝶阀的结构设计特点
中线蝶阀（也称同心蝶阀或中心线蝶阀）是蝶阀中最基础、最常见的类型。其核心结构特征为：
- 三心合一设计：阀杆轴心、蝶板中心和阀体中心线完全重合于同一位置。
- 密封方式：主要采用软密封（如橡胶、PTFE衬里），依靠蝶板挤压阀座弹性材料实现密封。
- 结构简洁：阀体通常为一体式或对夹式，蝶板相对较厚，制造工艺简单，成本较低。
- 启闭特性：开启和关闭过程中，蝶板与阀座始终存在挤压和刮擦现象，导致摩擦力较大。
这种设计使得中线蝶阀具有体积小、重量轻、启闭迅速（仅需90°旋转）的优点，特别适合中低压管道系统。US Miller提供多种中线蝶阀产品，可广泛应用于给排水、海水处理、食品制药等非腐蚀性或弱腐蚀性介质场合。
优势：价格亲民、维护方便、流量调节特性良好。 局限性：由于持续摩擦，密封面易磨损，使用寿命相对较短，高温高压环境下密封性能下降明显。
二、三偏心蝶阀的结构设计特点
三偏心蝶阀在双偏心基础上进一步优化，是高性能蝶阀的代表。其独特之处在于存在三个偏心：
- 第一偏心：阀杆轴心偏离蝶板中心（形成尺寸A偏置）。
- 第二偏心：阀杆轴心偏离阀体通道中心线（形成尺寸B偏置）。
- 第三偏心：阀座密封面中心线与阀体中心线形成一定角度（通常为锥形密封面）。
这种三偏心设计使蝶板密封面呈椭圆锥形或斜锥形结构：
- 密封方式：多采用金属对金属硬密封（可堆焊司太莱合金等），实现扭矩密封而非位置密封。
- 运动特性：开启瞬间蝶板立即脱离阀座，关闭时逐渐贴合，实现无摩擦或极低摩擦运动。
- 结构优势：阀体强度高，可承受更高压力和温度，密封面接触压力分布均匀。
US Miller的三偏心蝶阀系列适用于高温、高压、腐蚀性强的工况，如石油化工、冶金电力、天然气输送等关键领域。
优势：零泄漏性能优异、使用寿命长（可达数万次循环）、耐高温高压（可达425℃甚至更高）、双向密封可靠。 局限性：结构相对复杂，制造成本较高。

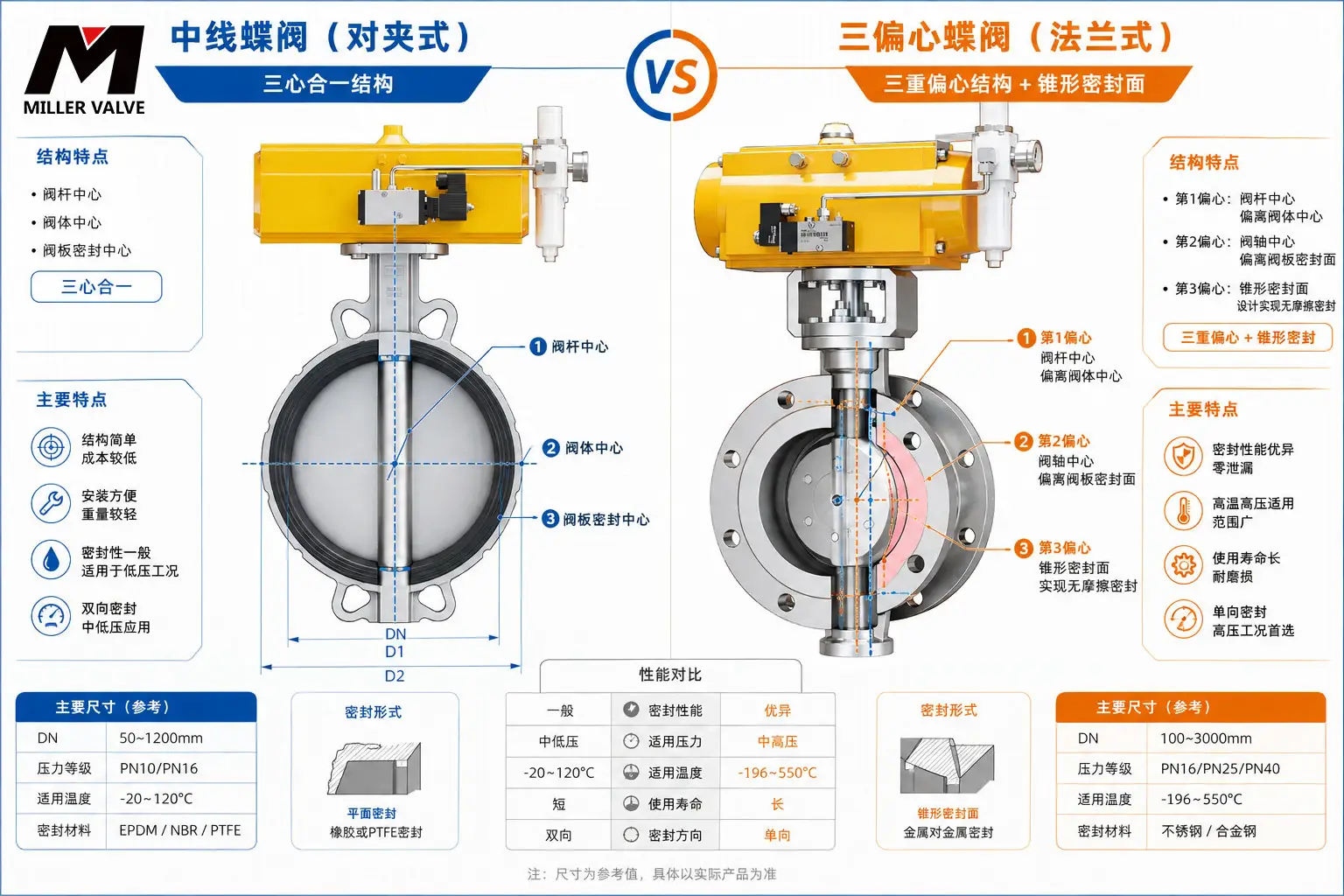

三、结构设计差异对比总结
| 对比维度 | 中线蝶阀 | 三偏心蝶阀 |
|---|---|---|
| 中心位置 | 三心合一 | 三偏心设计 |
| 密封类型 | 软密封（弹性挤压） | 金属硬密封（扭矩密封） |
| 摩擦情况 | 全行程挤压刮擦 | 开启即脱离，几乎无摩擦 |
| 适用压力 | 中低压为主 | 中高压均可 |
| 温度范围 | 通常-10℃~150℃ | -196℃~700℃（视材质） |
| 泄漏等级 | 一般 | 可达零泄漏 |
| 制造成本 | 较低 | 较高 |
| 使用寿命 | 较短 | 显著延长 |
通过以上对比可以看出，中线蝶阀以简单经济为特点，适合常规工况；三偏心蝶阀则以高性能耐用著称，适用于严苛环境。
四、选型建议
- 优先选择中线蝶阀：预算有限、中低压、清洁介质、非关键场合。
- 推荐三偏心蝶阀：高温高压、要求零泄漏、腐蚀性介质、长周期运行项目。
US Miller 阀门选型页面 提供了丰富的中线蝶阀和三偏心蝶阀产品规格，欢迎联系我们的技术团队获取专业选型指导。
结论：中线蝶阀与三偏心蝶阀的结构设计差异本质上是“简单实用”与“精密高性能”的权衡。理解这些差异，能帮助项目实现更优的性价比和系统可靠性。US Miller始终以客户需求为导向，提供高品质蝶阀产品与技术支持。
