一、引言
在石油化工、暖通空调、制药食品、电力能源等工业管路系统中，介质的分流与合流是常见的工艺控制需求。换热站旁路温度调节、反应釜夹套热媒切换、CIP清洗管路介质交替——这些场景都需要一种能够在多通路之间精确分配或混合介质的控制阀门。

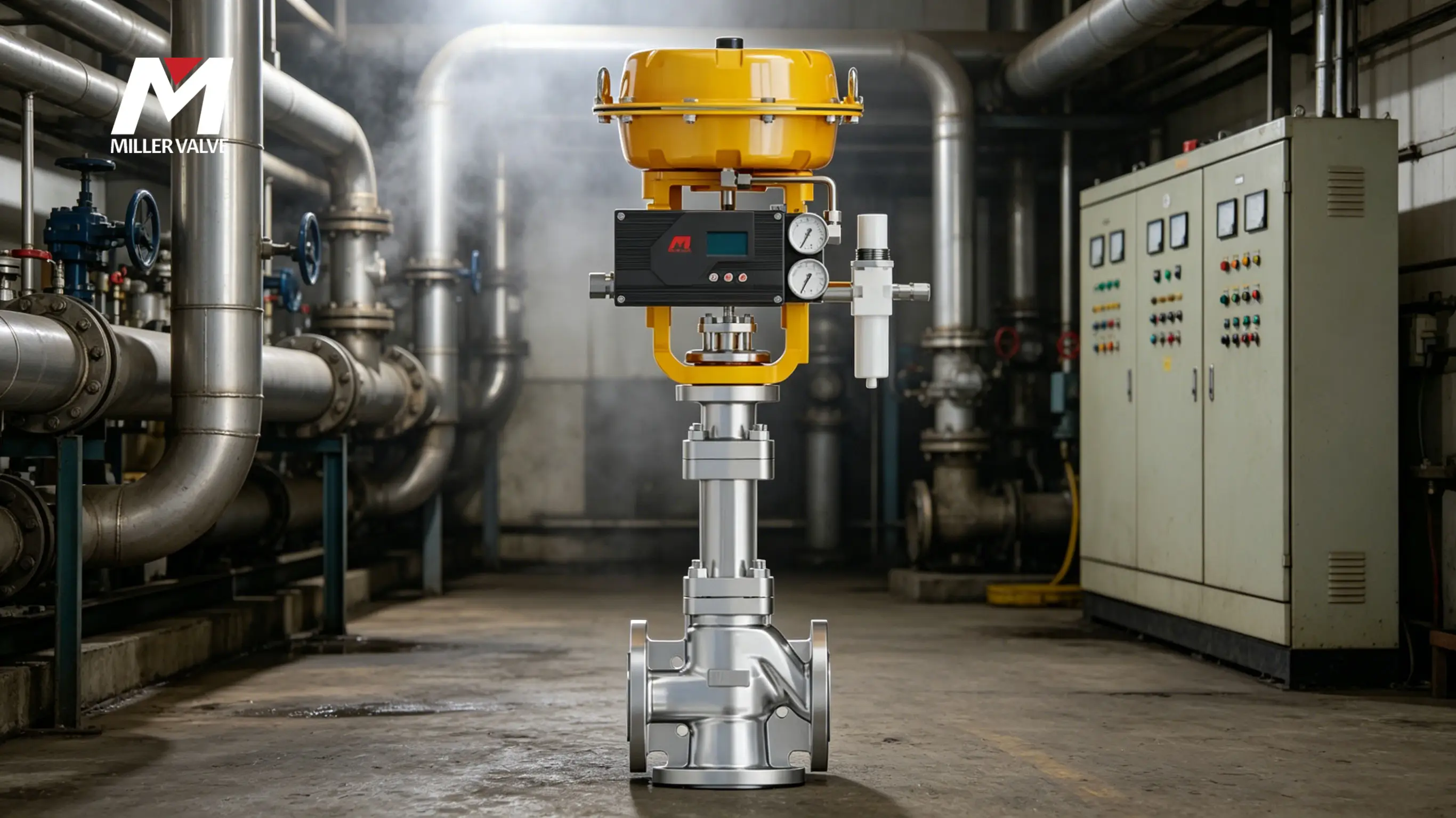

米勒进口气动三通调节阀正是为这类工况而生的专业方案。它通过一个阀体整合三个通路接口，配合气动执行器驱动，实现对两路介质的分流（一进两出）或合流（两进一出）的连续比例调节。相比两台单座阀组合的常规方案，三通调节阀在空间占用、管路复杂度和控制一致性上具有显著优势。
本文将系统解析米勒进口气动三通调节阀的结构原理、技术参数、选型要点、安装维护及应用案例，为工业管路控制系统设计提供权威参考。
二、产品概述
2.1 什么是气动三通调节阀
气动三通调节阀是一种具有三个管路接口的调节阀，由三通阀体与气动执行机构（膜片式或活塞式）组成。它通过接收来自控制系统的标准气源信号（20-100kPa / 40-200kPa）或电信号（4-20mA）经定位器转换驱动，控制阀芯在阀体内的位置，进而改变三个接口之间的流通通道面积，实现介质的分流或合流比例调节。
2.2 分流型与合流型的核心区别
三通调节阀按功能分为两大类，两者的内部流道设计和阀芯结构不同，不能互换使用：
| 类型 | 流道形式 | 典型应用 | 阀芯动作方向 |
|---|---|---|---|
| 分流型（三通分流阀） | 一个进口（A），两个出口（B、C） | 换热器旁路控制、过热蒸汽降温 | 阀芯上升关闭一路，打开另一路 |
| 合流型（三通合流阀） | 两个进口（A、B），一个出口（C） | 温度混合控制、介质配比混合 | 阀芯上升关闭一路进口，打开另一路进口 |
2.3 与两台单座阀方案对比
| 对比维度 | 一台三通调节阀 | 两台单座阀组合 |
|---|---|---|
| 安装空间 | 紧凑，一个阀体 | 两倍空间，需更多管道 |
| 管路复杂度 | 简单，三个接口直接连接 | 复杂，需多个三通/弯头 |
| 控制一致性 | 单一阀芯联动，比例同步 | 两阀独立控制，需协调 |
| 成本 | 单阀采购成本较高 | 采购总成本可能更高（含管件） |
| 维护 | 一个阀体，维护点少 | 两个阀体，维护点翻倍 |
| 泄漏风险 | 一个密封面 | 两个密封面 |
三、分流与合流工况深度解析
3.1 分流工况应用场景
分流控制的核心需求是将一路来流按比例分配到两路下游管路。
典型场景一：换热器旁路温度控制
在换热器进出口旁路系统中，三通分流阀安装在换热器入口前。一路介质进入换热器被加热/冷却，另一路走旁路不经过换热器。通过调节两路流量比例，混合后的出口温度被精确控制在设定值。这是三通分流阀最经典的应用场景。
典型场景二：过热蒸汽降温
在蒸汽减温系统中，过热蒸汽分两路：一路经减温器降温，一路走旁路维持高温。通过三通分流阀调节两路比例，获得所需温度的蒸汽。
3.2 合流工况应用场景
合流控制的核心需求是将两路不同状态（温度、成分、压力）的介质按比例混合后输出。
典型场景一：温度混合控制
热水与冷水经三通合流阀混合，出口获得恒温供水。在暖通空调系统中极为常见，替代传统的电动两通阀+旁通管方案，控制精度更高。
典型场景二：介质配比混合
在制药和食品行业中，两种不同浓度的药液或原料液通过三通合流阀按比例混合，实现精准的配方控制。
3.3 流量特性对控制效果的影响
三通调节阀的流量特性设计有两大流派：
- 线性特性：适用于定压降系统，阀芯位移与流量呈正比，控制稳定
- 等百分比特性：适用于变压降系统，小开度时放大倍数低，大开度时放大倍数高，适应宽范围调节
对于三通阀，推荐优先选用线性特性。因为三通阀的分流/合流功能中，两路通道的总流量应保持基本恒定（具体取决于阀芯设计），线性特性能使两路之间的切换过渡更加平滑。
四、产品特点与优势（米勒品牌）
4.1 米勒进口气动三通调节阀核心优势
- 分流/合流通用户外：同一阀体可通过更换阀芯组件实现分流与合流切换，减少备件库存
- 高精度定位：配套米勒智能定位器，控制精度可达+/-0.5%，响应灵敏
- 双密封面研磨：阀芯与阀座双密封面配对研磨，泄漏等级达IV级以上
- 全不锈钢阀体：标准材质CF8M（316不锈钢），耐腐蚀性能优异，适应多种工业介质
- 模块化气动执行器：膜片式/活塞式可选，输出扭矩覆盖DN15-DN250全系列
- 低逸散填料系统：满足ISO 15848-1低泄漏标准，环保合规
4.2 可靠性设计
- 阀芯导向结构稳定，抗侧向力能力强，不易卡涩
- 弹簧复位执行器标配，失气/失信号自动归位（FC/FO可选）
- 阀体流道优化设计，减少流体死区和沉积
- 内部组件均采用进口品牌配套，确保整机品质
4.3 智能控制选项
- 智能定位器：支持Hart、Profibus PA、FF总线通信
- 自诊断功能：实时监测阀门行程、摩擦力变化、气源压力
- 一键自动校准：免手动设定行程和零点
- 数据记录：运行日志存储，便于故障分析与预测性维护
五、技术参数
5.1 基本技术参数表
| 参数项 | 典型范围 |
|---|---|
| 公称通径（DN） | DN15 ~ DN250 |
| 公称压力（PN） | PN16 / PN25 / PN40（ANSI 150LB / 300LB） |
| 连接方式 | 法兰连接（RF / RTJ） |
| 流量特性 | 线性 / 等百分比 |
| 可调比 | 30:1 |
| 泄漏等级 | IV级 / VI级（软密封） |
| 阀体材质 | WCB / CF8 / CF8M / CF3M |
| 阀芯材质 | 304 / 316 / 316L + Stellite |
| 工作温度 | -40度 ~ +450度 |
| 气动执行器 | 膜片式 / 活塞式（弹簧复位可选） |
| 输入信号 | 4-20mA / 20-100kPa |
| 供气压力 | 0.4-0.7MPa |
5.2 典型Cv值对照
| 公称通径 | Cv值（合流型） | Cv值（分流型） |
|---|---|---|
| DN15 | 4.0 | 3.5 |
| DN25 | 12 | 10 |
| DN50 | 45 | 40 |
| DN80 | 100 | 90 |
| DN100 | 170 | 155 |
| DN150 | 380 | 350 |
六、选型指南
6.1 选型四步法
第一步：确定功能类型
- 是需要分流（一进两出）还是合流（两进一出）？
- 两个出口/入口是否需要同时参与调节，还是一路为旁路通断式？
第二步：确定工艺参数
- 介质类型、温度、压力
- 总管流量及两路分支的流量分配比例
- 允许的压降范围
- 介质是否含颗粒或易结晶
第三步：计算Cv值并选择口径
- 根据最大流量和允许压降计算所需Cv值
- 对照Cv值表选择最接近的口径
- 校核额定Cv值是否满足130%最大流量的预留量
第四步：校核执行器
- 计算最大压差下阀芯所受不平衡力
- 选择气动执行器输出扭矩，预留30%安全余量
- 确认气源压力与执行器匹配
6.2 选型常见误区
误区一：分流阀当合流阀用
三通调节阀的分流型和合流型阀芯结构不同，反向使用会导致密封失效和流量特性严重偏离，切勿混用。
误区二：忽略三通阀的压降特性
三通阀的压降特性与两路管道的阻力特性密切相关。如果旁路管道阻力远小于换热器侧，即使阀门全开，大部分介质仍会走旁路。需要在管道设计中平衡两路阻力。
误区三：口径选择过大
三通阀口径过大导致阀门长期在小开度工作，调节精度下降，且易产生冲刷磨损。应根据正常流量而非管路口径来选型。
七、安装与维护
7.1 安装注意事项
安装方向确认
- 分流型：进口（A口）与来流管道连接，两出口（B、C口）分别连接换热器和旁路
- 合流型：两进口（A、B口）连接热源和冷源，出口（C口）连接混合后管路
- 注意阀体上的流向箭头标识，切勿接反
管路布局
- 阀前直管段>=10D，阀后直管段>=5D
- 推荐安装旁路系统，便于在线检修
- 三通阀尽量靠近用热点安装，减少混合后管路的温度损失
- 气源管路建议安装过滤减压阀和油雾器
气源连接
- 压缩空气质量需满足ISO 8573-1标准（含油、含水、含尘等级）
- 气管内径与执行器接口匹配，总管长度不超过60米
- 电磁阀/定位器气口注意防尘防水
7.2 调试步骤
- 手动操作执行器手轮，检查阀芯全行程动作，确认无卡涩
- 接通气源，检查执行器动作方向与信号对应关系
- 定位器自动校准：按定位器说明书进行一键行程设定
- 零点检查：4mA信号对应一路全开/另一路全关状态
- 量程检查：20mA信号对应切换至相反状态
- 中间点校核：12mA信号时，两路各开50%，检查流量是否均衡
- 与DCS/PLC联合测试
7.3 日常维护
| 维护项目 | 周期 | 操作内容 |
|---|---|---|
| 外观巡检 | 每周 | 检查阀体、气管接口有无泄漏，有无异常振动 |
| 阀位校核 | 每月 | DCS给定50%信号，现场核对实际阀门开度 |
| 气源系统 | 每月 | 检查过滤减压阀，排放积水 |
| 填料紧固 | 每季度 | 适度压紧填料压盖（扭矩参考手册） |
| 执行器保养 | 每半年 | 膜片检查，气缸润滑 |
| 密封测试 | 每年 | 检查阀芯阀座密封面磨损情况 |
7.4 常见故障与排除
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 阀门不动作 | 气源中断/定位器故障 | 检查气源压力，手动测试执行器 |
| 切换不到位 | 气源压力不足/弹簧疲劳 | 检查供气压力，更换弹簧 |
| 内漏超标 | 密封面磨损/杂质卡涩 | 研磨密封面或更换阀芯阀座 |
| 两路流量不匹配 | 管道阻力不平衡 | 检查管路，必要时加平衡阀 |
| 异响振动 | 选型过大/气蚀 | 校核选型，检查工况是否变化 |
八、米勒阀门品牌与服务
美国米勒（USMiller） 专注于进口工业阀门领域，产品线覆盖气动/电动调节阀、三通调节阀、蝶阀、球阀等全系列。米勒进口气动三通调节阀采用国际先进标准制造，阀体材质可靠，控制性能稳定，广泛应用于石油化工、暖通空调、制药食品、电力能源等行业。
米勒服务承诺：
- 免费技术咨询与方案设计
- 阀门选型计算与Cv值核算
- 安装指导与现场调试支持
- 完善的售后保障与备件供应
- 非标定制：特殊材质、特殊接口、特殊行程可定制
如需了解更多关于米勒进口气动三通调节阀的产品信息或获取技术方案，欢迎访问米勒阀门官网或咨询专业工程师。
九、应用案例
案例一：某石化企业换热器旁路温度控制改造
原方案采用两台气动单座调节阀分别控制换热器入口和旁路，因两阀控制不同步导致出口温度波动达+/-5度。改用米勒进口气动三通分流阀后，单一阀芯联动控制，温度波动降至+/-1度以内，控制精度提升80%，同时节省安装空间约40%。
案例二：某制药厂CIP清洗管路介质切换
CIP清洗系统需要在碱液、酸液、纯化水三种介质之间切换。采用两台米勒气动三通合流阀组合，实现三种介质的自动切换控制，结构紧凑且密封可靠，避免了多阀门组合的交叉污染风险。
十、常见问题（FAQ）
Q1：气动三通调节阀和电动三通调节阀怎么选？
A：气动阀响应速度快、推力大、本质防爆，适合石化等防爆区域和需要频繁动作的工况；电动阀安装方便（无需气源）、控制精度高，适合一般工业环境和精度要求高的场景。
Q2：三通调节阀能否替代两台截止阀加三通管件的方案？
A：可以替代，而且更好。三通调节阀实现的是连续比例调节，而非截止阀的通断控制。在需要精确分配流量的场合（如温度控制），三通调节阀是正确选择。
Q3：气动三通调节阀的定位器如何选择？
A：常规应用选配智能定位器（如米勒配套定位器），支持4-20mA信号+Hart通信。如需数字总线通信，可选Profibus PA或FF总线型定位器。防爆区域需选用Ex d或Ex ia本安型定位器。
Q4：三通调节阀的泄漏量一般多大？
A：标准硬密封IV级泄漏量约为0.01% x Cv；软密封（PTFE/PPL）可达VI级气泡级泄漏标准。对于要求严格关闭的场合，推荐选择软密封或带辅助切断功能的结构。
Q5：米勒进口气动三通调节阀的交货期多久？
A：常规DN15-DN100规格4-6周，DN150以上规格6-8周。非标材质或特殊定制请提前咨询。
