一、工业烟气系统的工况挑战
工业烟气系统广泛应用于火力发电、钢铁冶炼、水泥窑炉、化工尾气处理等领域。这些系统的共同特点是管道中介质为高温、含尘、含腐蚀性成分的烟气，对管路中的阀门构成了极为严苛的考验。
典型工况参数
| 参数 | 范围 |
|---|---|
| 烟气温度 | 130~180°C（脱硫入口），可达350°C（旁路工况） |
| 含尘浓度 | 20~50 g/Nm³（未经除尘），3~10 g/Nm³（电除尘后） |
| 烟气流速 | 10~20 m/s |
| 介质成分 | SO₂、SO₃、HCl、HF、NOₓ、飞灰、水蒸气 |
| 操作方式 | 多用于切断/隔离，部分需参与调温调节 |
在上述工况中，高流速烟气携带固体颗粒对阀门密封面和阀体流道的冲刷磨损，是蝶阀失效的首要原因，也是选型时最需要关注的维度。
何为"冲刷磨损"？
冲刷磨损（Erosion Wear）是指高速流动的含颗粒介质冲击金属表面，导致材料逐渐剥落的现象。在烟气系统中，飞灰颗粒是主要的冲刷介质，其次是凝结酸液的化学侵蚀与冲刷的协同作用。
对于蝶阀而言，密封面区域（阀座与蝶板接触圈）和蝶板迎风面边缘是冲刷最严重的部位。一旦密封面被冲刷损坏，阀门即丧失切断能力，可能导致烟气泄漏、系统停炉检修，损失巨大。
二、常规蝶阀在烟气系统中为何不堪用？
理解抗冲刷结构设计之前，先看常规蝶阀在烟气系统中的失效过程。
典型失效模式
模式一：密封面冲蚀失效
常规蝶阀的软密封或PTFE衬里密封面对高速含尘烟气毫无抵抗能力。飞灰颗粒会在数周至数月内将软密封面打磨出沟槽，导致密封比压下降、泄漏量超标。以一台DN600脱硫入口蝶阀为例，使用普通对夹蝶阀，最快3个月密封面即出现肉眼可见的沟槽状磨损。
模式二：蝶板边缘冲刷减薄
蝶板在开启状态时，迎风面边缘承受全流量烟气的高速冲刷。常规蝶板的边缘厚度通常只有6~12mm，经长年冲刷可能减薄至3mm以下，结构强度大幅下降，极端工况下可能出现蝶板断裂。
模式三：阀座基体穿孔
当烟气含尘量大、流速高时，阀座密封圈背后的基体（阀体本身）也可能被直接冲刷穿孔，造成阀门整体报废。这种情况在旁路挡板下游的蝶阀中尤为常见。
常规蝶阀的寿命瓶颈
| 蝶阀类型 | 脱硫原烟气工况典型寿命 |
|---|---|
| 对夹软密封蝶阀 | 3~6个月 |
| 衬胶蝶阀 | 6~12个月 |
| 普通金属硬密封蝶阀 | 12~18个月 |
| 进口抗冲刷硬密封蝶阀 | 36~60个月（经结构优化后） |
对比数据说明：烟气系统的蝶阀选型，不能简单以"金属密封"为判断标准，必须深入到具体的抗冲刷结构设计和材料工艺。
三、进口蝶阀的抗冲刷结构设计
进口品牌在烟气系统蝶阀的抗冲刷设计上，经过多年技术迭代，形成了以三偏心硬密封结构为核心、配合多层次密封系统和流道优化设计的完整技术体系。
3.1 三偏心硬密封结构：抗冲刷的底层逻辑

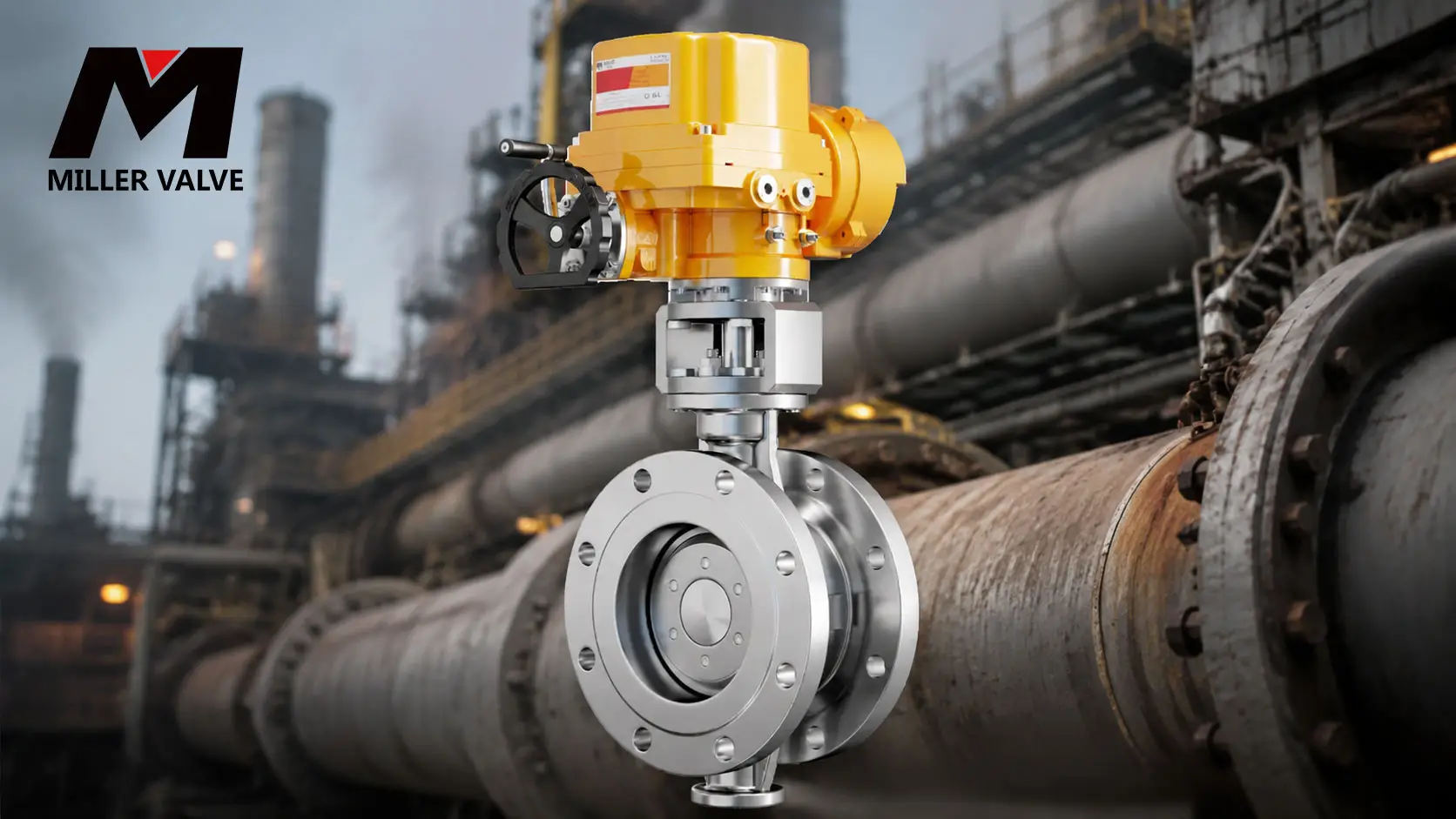

三偏心蝶阀（Triple Offset Butterfly Valve）是目前烟气系统抗冲刷蝶阀的主流技术路线。其三个偏心的设计各有专攻：
第一偏心（轴偏移）： 阀杆轴线偏离密封面中心线，使蝶板在开启时迅速脱离密封面，减少密封面的摩擦磨损。
第二偏心（轴向偏心）： 阀杆轴线偏离管道中心线，使蝶板在开启状态下完全脱离密封区域，彻底避免了蝶板边缘在开启过程中与密封面的滑动摩擦——这是常规蝶阀密封面磨损的主要原因之一。
第三偏心（锥角偏心）： 密封面为圆锥形结构，蝶板关闭时实现"楔入式"密封，开启时立即脱离。此偏心结构的核心抗冲刷价值在于：阀门在任意开度下，密封面均不与烟气介质直接接触，只有在全关位置时才接触密封。换言之，密封面的冲刷暴露时间被压缩到最短。
三偏心结构的综合效果，使得蝶阀在烟气系统中的密封面磨损速度大幅下降。
3.2 多层次密封系统：硬密封中的柔性补偿
烟气系统蝶阀面临的另一个难题是：温度变化引起的阀体热变形会导致密封比压不均，造成局部泄漏和局部冲刷加速。
多层次密封（Laminated Sealing）技术通过将密封圈设计为由多层金属薄片+柔性石墨/PTFE叠加的结构，解决了这一矛盾：
- 金属薄片提供硬密封的耐磨骨架
- 柔性填充层提供热胀冷缩的弹性补偿
- 多层结构允许密封面在关闭时产生微变形，贴合蝶板密封锥面
在抗冲刷方面，多层次密封的一个重要优势是"自补偿性"：即使密封面局部被冲刷磨损，相邻层的金属薄片和填充材料仍能维持一定程度的密封比压，防止泄漏加剧。
3.3 流道优化设计：降低冲刷的根本手段
除了在密封结构上"被动抗冲刷"，进口蝶阀在流道设计上也采用了"主动减冲刷"的思路：
- 流线型蝶板设计：蝶板截面从平板式改为流线型翼形，降低开启状态下的介质阻力，减少涡流区，从而降低飞灰颗粒对蝶板表面的冲击速度
- 导流结构：在阀门入口侧设置导流翼或导流锥，将高浓度含尘烟气导向流道中心，避免直接冲击阀座密封面
- 偏心轨迹设计：优化蝶板的开启轨迹，使蝶板在部分开度下仍远离密封面区域
四、关键抗冲刷材料与表面处理技术
结构设计决定蝶阀"能不能抗冲刷"，而材料工艺决定"能抗多久"。进口蝶阀在抗冲刷材料的应用上，主要有以下技术路线：
4.1 司太立合金（Stellite）堆焊
司太立合金是一种钴基合金，具备优异的高温硬度保持能力和抗冲蚀性能。在蝶阀密封面的应用方式为：在阀座密封圈表面或蝶板密封锥面堆焊一层厚度2~5mm的司太立合金层。
- 适用场景：高温烟气、含少量固体颗粒
- 硬度：HRC 38~45（常温），500°C时仍能保持HRC 30以上
- 寿命提升：相对常规不锈钢密封面，寿命提升3~5倍
- 注意事项：堆焊工艺要求高，需控制稀释率和热影响区
4.2 碳化钨（WC）热喷涂
碳化钨涂层是当前抗冲刷性能最优的表面处理方式之一。通过超音速火焰喷涂（HVOF）工艺，将碳化钨粉末高速喷射到阀门密封面或蝶板表面，形成致密、高硬的涂层。
- 适用场景：含尘量大、流速高的烟气系统
- 硬度：HV 1100~1400（远超司太立合金）
- 涂层厚度：0.3~0.8mm
- 寿命提升：相对不锈钢密封面，寿命提升5~8倍
- 局限性：涂层在剧烈冲击下可能产生局部脱落，对喷涂工艺要求极高
4.3 陶瓷衬里与复合结构
在冲刷极为严苛的部位（如旁路阀、GGH入口阀），进口蝶阀采用全衬陶瓷或陶瓷+金属复合结构：
- 整体陶瓷衬里：阀体内壁和蝶板表面整体衬氧化铝或碳化硅陶瓷，陶瓷层厚度6~15mm
- 镶嵌式陶瓷片：在密封面和迎风面区域镶嵌可更换的陶瓷片，便于现场维护
陶瓷的硬度（HV 1500~2000）远高于任何金属材料，抗冲刷性能最佳，但脆性大，不适合承受机械冲击的场合。
4.4 硬化处理工艺对比
| 技术 | 相对耐磨性（倍数） | 适用温度 | 优点 | 局限性 |
|---|---|---|---|---|
| 常规不锈钢 | 1× | ≤650°C | 成本低，加工性好 | 抗冲刷差 |
| 司太立堆焊 | 3~5× | ≤800°C | 高温性能好，结合强度高 | 稀释率需控制 |
| WC/HVOF喷涂 | 5~8× | ≤500°C | 硬度极高，涂层致密 | 抗冲击性一般 |
| 陶瓷衬里 | 10~20× | ≤1000°C | 最高抗冲刷 | 脆性大，不能承受冲击 |
| 陶瓷镶嵌 | 8~15× | ≤800°C | 可现场更换 | 安装工艺要求高 |
五、不同烟气工况下的应用分析
烟气系统的不同位置，工况差异巨大，抗冲刷蝶阀的选型也应因地制宜。
场景一：脱硫吸收塔入口原烟气
工况特征：温度130~180°C，含尘浓度10~30 g/Nm³，SO₂含量高，存在酸露点腐蚀风险。
失效风险：中高冲刷 + 酸腐蚀的协同作用，密封面失效快、阀体腐蚀穿孔风险高。
推荐配置：
- 三偏心硬密封蝶阀
- 阀座和蝶板密封面司太立合金堆焊（兼顾抗冲刷和耐腐蚀）
- 阀体材质要求耐硫酸露点腐蚀（建议316L或双向不锈钢）
- 密封圈多层次金属密封结构
场景二：脱硫吸收塔出口净烟气
工况特征：温度45~55°C（湿法脱硫后），含尘浓度大幅降低（≤5 g/Nm³），但湿度高、残余酸雾存在，腐蚀性更强。
失效风险：冲刷程度降低，但低温腐蚀问题突出。
推荐配置：
- 三偏心硬密封蝶阀
- 材质全面升级（阀体316L或2507双向不锈钢）
- 密封面硬化处理（司太立堆焊即可，不必过度追求高硬涂层）
场景三：烟气旁路挡板/旁路阀
工况特征：运行温度高（可达300~400°C），切换瞬间存在高温烟气冲击；切换频率低，但一旦需要切换必须可靠密封。
失效风险：高温 + 偶尔高冲刷 + 长期关闭状态下的密封面烧结风险。
推荐配置：
- 三偏心硬密封蝶阀（必须）
- 密封面碳化钨或司太立堆焊
- 阀体耐高温设计（加长阀颈、散热片）
- 密封圈防烧结设计（密封面微间隙处理，防止高温长时间关闭后粘连）
- 建议配置旁路阀在线检测功能
场景四：GGH（烟气换热器）入口/出口
工况特征：温度变化剧烈（从低温净烟气到高温原烟气循环切换），介质中含硫酸铵结晶颗粒，冲刷与腐蚀交替作用。
失效风险：结晶颗粒对密封面的研磨 + 温度交变引起的热疲劳。
推荐配置：
- 三偏心硬密封蝶阀
- 密封面喷涂碳化钨涂层（抗结晶颗粒研磨）
- 阀体材料需考虑热疲劳寿命
- 多层次密封柔性补偿应对温度交变
场景五：钢铁行业烧结机烟气系统
工况特征：烟气含尘量大（可达30~50 g/Nm³），含有大量的烧结矿粉、焦粉颗粒；温度变化范围宽（80~200°C）。
失效风险：严重冲刷，蝶板边缘减薄速度快。
推荐配置：
- 优先推荐三偏心硬密封蝶阀 + 碳化钨涂层
- 蝶板边缘加厚设计
- 阀体流道内壁衬耐磨陶瓷
- 建议选用可在线更换密封圈的阀型
六、选型建议与工程注意事项
6.1 抗冲刷蝶阀的选型决策树
1. 是否为烟气系统？ → 否 → 常规选型
↓ 是
2. 是否有含尘颗粒？ → 否 → 常规金属密封蝶阀
↓ 是
3. 含尘浓度 > 10 g/Nm³？ → 否 → 司太立堆焊密封面
↓ 是
4. 是否有高温切换工况？ → 否 → 碳化钨涂层密封面
↓ 是
5. 陶瓷衬里或陶瓷镶嵌密封面（极端工况）
6.2 工程现场常见问题
问题一：三偏心蝶阀的安装方向不可忽视
三偏心蝶阀在烟气系统中通常要求按照厂家标注的流向安装。反向安装会导致蝶板受力状态改变，加速密封面磨损。
问题二：旁路阀的定期检查不能省略
旁路阀长期处于关闭状态，即使设计合理、抗冲刷能力强，也应该每年至少手动开关一次，确认蝶板动作灵活性，排除密封面烧结或卡涩风险。
问题三：除尘效率对抗冲刷蝶阀的寿命有直接影响
电除尘器或布袋除尘器出口的含尘浓度远低于入口。在条件允许的情况下，提高上游除尘效率是延长蝶阀寿命最经济的手段，不应完全依赖阀门自身的抗冲刷能力。
6.3 全生命周期成本考量
以一台DN600脱硫入口蝶阀为例（含安装和维护费用）：
| 配置 | 初始采购成本 | 预期寿命 | 年均成本（含维护） |
|---|---|---|---|
| 普通对夹蝶阀 | 1× | 6~12个月 | 2.5~3× |
| 常规金属硬密封 | 1.5~2× | 18~24个月 | 1.5~2× |
| 三偏心+司太立堆焊 | 3~4× | 36~48个月 | 1.0×（基准） |
| 三偏心+碳化钨涂层 | 4~5× | 48~60个月 | 1.1~1.3× |
| 全衬陶瓷蝶阀 | 6~8× | 60~72个月 | 1.5~2× |
从全生命周期成本看，三偏心+司太立堆焊或碳化钨涂层的配置，是工业烟气系统性价比最优的选择。 过度追求低成本"普阀"会导致频繁更换、反复停炉，总成本反而更高；一味追求全衬陶瓷则存在初始投资过高的问题，除非工况确实极端到其他方案都无法满足。
七、总结
工业烟气系统的蝶阀选型，核心需要把握三个维度：
结构维度：三偏心硬密封是烟气系统蝶阀的基础技术门槛，不具备三偏心结构的高温蝶阀不应列入烟气系统的选型范围。多层次密封系统为温度波动大的工况提供必要的柔性补偿。
材料维度：抗冲刷材料从司太立合金堆焊、碳化钨热喷涂到陶瓷衬里，构成了性能递进的金字塔。选型原则是"够用就好"——过度配置增加成本且可能引入新的可靠性风险。
场景维度：脱硫入口原烟气、出口净烟气、旁路阀、GGH、烧结机烟气——同一套设备方案不可能覆盖所有工况，应针对具体场景选择适配的抗冲刷配置。
