在工业流体控制系统中，进口蝶阀凭借结构紧凑、启闭迅速、流阻较低等特点，成为石化、电力、冶金、船舶等领域管路控制的关键设备。随着工艺介质温度与压力参数不断攀升，三偏心硬密封结构的进口蝶阀通过几何偏心设计与金属密封材料的应用，有效缓解了密封面磨损与高温泄漏的问题，成为严苛工况下可靠的切断与调节方案。本文将围绕其结构原理、驱动形式、行业应用与选型要点展开，结合米勒三偏心硬密封蝶阀系列，为工程选型与工况适配提供参考。
一、进口蝶阀面临的工况挑战
工业现场对进口蝶阀的考验集中体现在介质温度极端化、压力等级提升及耐介质腐蚀性。在石化裂解、蒸汽管网、冶金炉窑等场景中，介质温度常达数百摄氏度，普通弹性密封材料在长期高温下容易老化、变形甚至碳化；在蒸汽系统与高压气体管路中，阀门需承受Class150乃至Class1500的压力等级。更棘手的是密封面的磨损——蝶板启闭时若与阀座持续摩擦，密封面会逐步产生划痕，高温高压下磨损会加快进从而导致内漏问题出现，在易燃易爆介质场合甚至可能引发安全隐患。因此，严苛工况下的核心重点是如何在保证密封等级的前提下降低密封面摩擦损耗，延长有效使用周期。
二、三偏心进口蝶阀的结构原理
三偏心进口蝶阀的“三偏心”，指阀杆轴心、密封面锥角、密封中心相对于阀体通道的三重偏置设计。当蝶板从全关位置向开启方向旋转时，密封圈与阀座密封面会在极小初始转角内迅速脱离，此后整个启闭行程中两者不再发生机械摩擦，仅在接近全关的末段角度才重新贴合实现密封。这种“启闭瞬间脱离、关闭末段贴合”的运动轨迹，使摩擦仅存在于极短行程内，密封面磨损大幅降低。
配合多层金属硬密封结构（如不锈钢与石墨的叠加复合），既具备金属的耐高温、抗腐蚀特性，又借助软质填充层弥补加工微观不平度，使高温下仍贴合严密。密封效果上，泄漏等级可达ANSI Class VI级（气泡级零泄漏），手动金属密封型号的双向密封性能符合API 598要求。三偏心结构带来的扭矩优化对大口径、高压力等级场合的执行机构选型与能耗控制具有一定的实际意义。
三、进口蝶阀的三大驱动形式

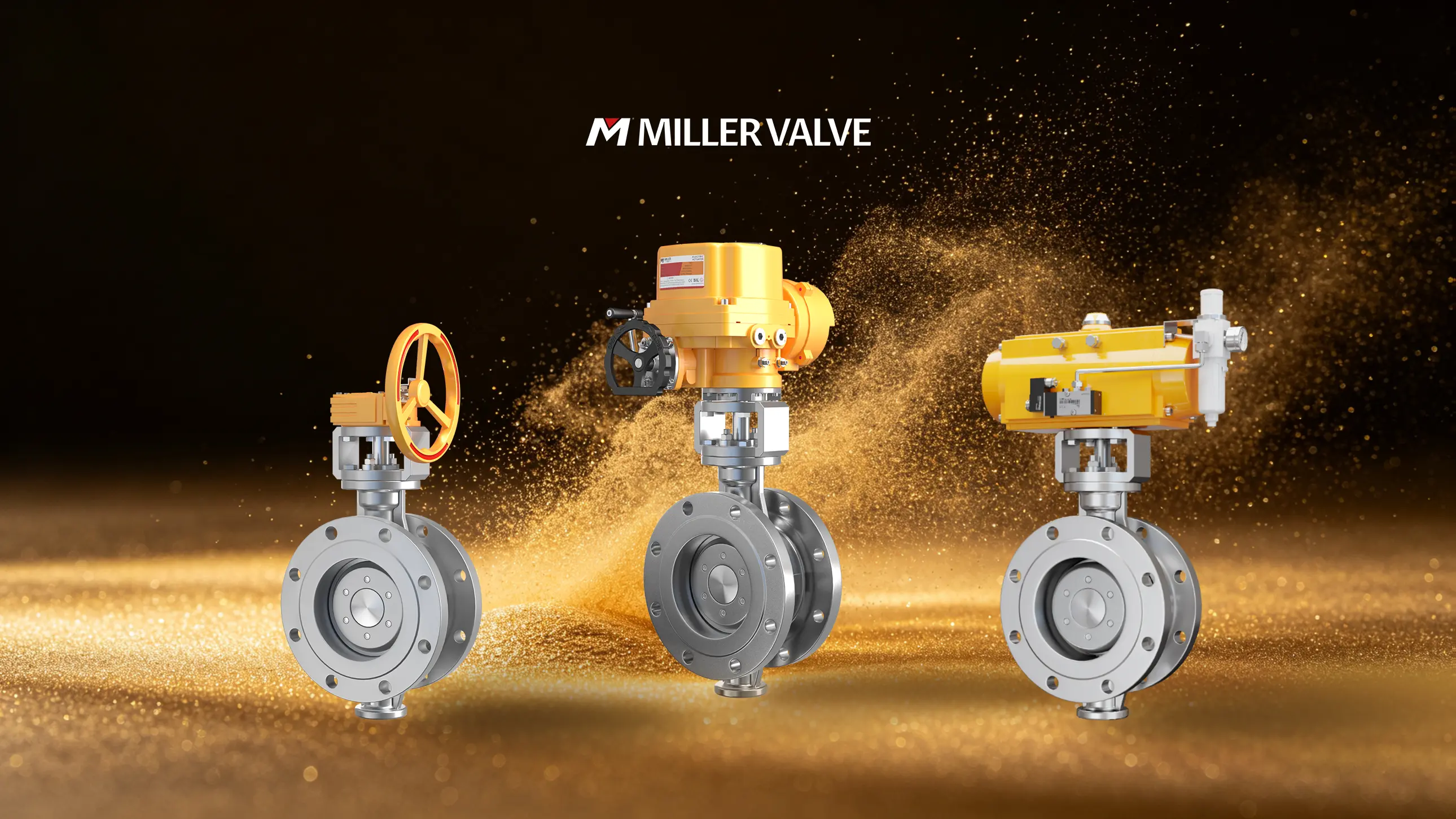

米勒三偏心硬密封蝶阀系列提供手动、气动、电动三种驱动形式，三者共享相同的阀体通径、压力等级与密封结构，差异主要体现在执行机构与控制信号上。
3.1 进口手动三偏心金属密封蝶阀 F70D
手动三偏心硬密封蝶阀F70D以手柄或手轮操作，无需外部气源或电源，适用于现场巡视、操作频次不高或作为应急切断使用的场合。其结构简单、故障点少，在断电、断气等异常工况下仍可人工干预。采用碳钢、304或316不锈钢阀体，配合金属硬密封与硬质合金密封圈，适应较宽温度区间。对于以切断功能为主的工况，投资成本与维护便利性的平衡较好。
规格：通径NPS 2″~120″（DN50~DN3000），压力Class150~Class1500（PN16~PN250），泄漏等级ANSI Class VI级，连接方式涵盖对夹/法兰/焊接。
3.2 进口气动三偏心硬密封蝶阀 KF70D
当工况要求快速启闭，或现场存在易燃易爆介质时，气动三偏心硬密封蝶阀KF70D展现独特适配性。以压缩空气为动力（400~800kPa），可在较短时间内完成全行程，满足紧急切断与联锁响应的需求。支持单作用（气源失压时弹簧复位至安全阀位，FO失气开启/FC失气关闭，具“故障安全”特性）与双作用（失气保位FL）。由于不产生电火花，防爆区域适用性好，广泛用于油气储运、化工反应等爆炸性气体环境。配合定位器、过滤减压器等附件，可灵活构建开关或调节控制回路。
3.3 进口电动三偏心硬密封蝶阀 EF70D
进口电动三偏心硬密封蝶阀EF70D配备智能电动执行器，支持4-20mA输入输出信号，控制精度达±0.1%，实现开度连续精确调节，在闭环控制回路中优势突出。供电220V/380V，防护等级IP67，隔爆Exd II BT4，可在恶劣户外环境长期运行。具备手动切换功能，避免断电卡死，可接入DCS或PLC系统实现远程监控与联锁保护，适用于大型石化流量调节、电站锅炉给水及长输管道远程控制节点等场景。
四、进口蝶阀密封等级与介质适配能力
三偏心硬密封进口蝶阀泄漏达ANSI Class VI级，在额定压差下泄漏量极低，有效减少蒸汽、高温气体等敏感介质的损失与污染。介质适配上，阀体可选碳钢、304/316不锈钢，密封材质可选聚四氟乙烯、金属硬密封与硬质合金，应对水、蒸汽、油品、弱腐蚀化学品等；硬质合金密封圈的耐磨特性则维持含颗粒物介质下的密封完整性。
连接方式同样重要：对夹连接紧凑，适合中低压管路；法兰连接便于拆装维护；焊接连接密封可靠，适合高温高压关键管路。超出标准材质适用范围可定制特殊密封材质，拓宽应用边界。
五、进口蝶阀的典型应用场景
-
石化行业：裂解、加氢等工序涉及高温油品与腐蚀介质。金属密封耐高温，硬质合金抗催化剂冲刷。气动型号适用于安全联锁快速切断，电动型号配合DCS实时调节流量，其高泄漏等级为装置安全运行提供了基础保障。
-
电力行业：电站主蒸汽、再热蒸汽及给水系统温度压力高。金属硬密封在高温蒸汽下不易老化；电动型号高精度调节冷却水；手动/气动满足辅助水路切断。密封寿命的延长能直接拉长检修周期，降低维护成本。
-
船舶行业：压载、货油及蒸汽系统的空间普遍比较紧凑。气动型号响应快且本质安全，316不锈钢阀体耐海水腐蚀；对夹连接适应机舱的有限空间。三偏心结构带来的低维护需求，减少了海上航行期间的检修作业。
-
冶金行业：高炉、转炉冷却水与工艺气体管路含尘量大。零摩擦启闭与金属硬密封适应高温含颗粒的介质，硬质合金缓解冲刷，维持切断性能，减少非计划停机的检修频次。
六、进口蝶阀选型要点
选型需综合介质特性、工况参数与控制需求系统匹配：
-
通径与压力：通径与流量匹配（NPS 2″~120″），公称压力按工作压力留裕量确定（Class150~1500）。
-
材质选择：水、蒸汽常规介质选碳钢配聚四氟乙烯/硬密封；腐蚀介质选304/316不锈钢；高温含颗粒选硬质合金密封圈。
-
驱动方式：无需自动控制的切断选手动；需快速切断、安全联锁或防爆选气动；需精确调节、远程集成与闭环控制选电动。
-
连接方式：高压关键管路优先焊接；需定期维护选法兰；空间受限中低压选对夹。
七、进口蝶阀的安装与维护建议
安装前核对铭牌与工况参数，检查阀体有无运输损伤；按流向标识安装以获最佳的密封效果。对夹连接方式可以确保管道法兰端面平行同心，防止螺栓紧固不均导致的阀体变形；焊接连接需采取降温措施防止高温损伤密封件。
日常运行定期检查气源压力、电源接线与信号反馈，气动管路滤器要及时排水排污；电动执行器要定期校验行程开关与定位器零满位。长期微开运行易导致局部冲刷，建议定期全行程动作使密封面均匀磨合。发现泄漏增大或扭矩异常的时候应该及时停机进行检查。关键工况建议建立阀门的运行档案，记录启闭次数与密封的状态，用以支撑预防性维护。
结语
进口蝶阀在高温、高压、腐蚀与颗粒介质等严苛工况下的可靠运行，依赖合理的结构与材质配置。三偏心硬密封结构实现零摩擦启闭并达ANSI Class VI级密封，配合手动、气动、电动三种驱动形式可覆盖不同控制需求。针对具体行业工况合理选型并规范进行安装维护，是发挥进口蝶阀性能优势、保障管路系统长期稳定运行的关键。
