一、气动调节阀在过程工业中的定位
气动调节阀是以仪表压缩空气为驱动源，通过薄膜式或活塞式执行机构推动阀芯实现对介质参数的连续调节。在石化、炼油、化工等过程工业中，气动调节阀是最主流的调节阀类型，其在石化项目中的占比通常超过70%。
气动调节阀为何是石化项目的"默认首选"：
| 优势 | 说明 |
|---|---|
| 本质安全 | 无需电力驱动，无电火花风险，适合爆炸性危险区域 |
| 快速响应 | 薄膜式执行机构响应时间秒级，优于电动调节阀 |
| 故障安全 | 弹簧复位为标准配置（FC/FO可选），失气自动回到安全阀位 |
| 可靠性成熟 | 数十年的石化项目使用历史，维护体系和备件供应链成熟 |
| 推力重量比高 | 薄膜式执行机构在同等推力下体积和重量远低于电动执行器 |
| 便于智能定位 | 智能定位器可适配 HART / FF / Profibus PA 等总线协议 |
进口气动调节阀的选型决策框架围绕四个维度展开：
- 执行机构类型：薄膜式 vs 活塞式 vs 侧装式
- 故障安全模式：气关式（FO） vs 气开式（FC） vs 气锁式（FL）
- 定位器配置：智能定位器 vs 模拟定位器，总线协议选择
- 阀体本体结构：单座 vs 套筒 vs 双座 vs 三通 vs 波纹管
二、气动执行机构选型对比
2.1 薄膜式 vs 活塞式 vs 侧装式
| 执行器类型 | 推力 | 响应速度 | 行程 | 供气压力 | 典型应用 | 特点 |
|---|---|---|---|---|---|---|
| 薄膜式（弹簧复位） | 中等 | 快（秒级） | 中短行程 | 200~400kpa | 通用调节工况 | 性价比高，弹簧复位为标准配置 |
| 活塞式（双作用） | 大 | 快（秒级） | 长行程 | 400~800kpa | 大口径/高压差 | 推力大，需要双作用控制 |
| 活塞式（单作用弹簧复位） | 大 | 中 | 中长行程 | 400~800kpa | 需要大推力+失气复位 | 弹簧复位占用部分推力 |
| 侧装式 | 大 | 中 | 全行程 | 按设计 | 空间受限安装位置 | 紧凑型布局 |
2.2 故障安全模式
| 模式 | 含义 | 气源状态→阀位 | 适用场景 |
|---|---|---|---|
| 气关式 (Air-to-Close / FO) | 有气关闭，失气打开 | 失气→全开 | 放空系统、泄压管线 |
| 气开式 (Air-to-Open / FC) | 有气打开，失气关闭 | 失气→全关 | 进料管线、燃料管线 |
| 气锁式 (FL / Lock) | 失气保持当前阀位 | 失气→保位 | 不允许阀位改变的中间工况 |
US Miller KC/KBC 系列气动调节阀支持以上三种作用形式可选，出厂前完成配置调校。
2.3 智能定位器选型
定位器是气动调节阀的控制核心，其精度直接影响调节品质。当前石化项目的主流配置如下：
| 定位器类型 | 通信协议 | 控制精度 | 典型项目场景 |
|---|---|---|---|
| 智能定位器 | HART（4-20mA叠加数字信号） | ±0.1% | 石化通用，兼容性最强 |
| 现场总线定位器 | Foundation Fieldbus / Profibus PA | ±0.1% | 大型石化总包项目 |
| 模拟定位器 | 4-20mA模拟信号 | ±0.5~1% | 老旧装置改造或备件替换 |
| 隔爆型智能定位器 | HART / FF | ±0.1% | Zone 1 / Zone 2 危险区域 |
US Miller KC/KBC 系列标准配置为智能定位器（HART 协议），可选配 FF 或 Profibus PA 总线定位器。

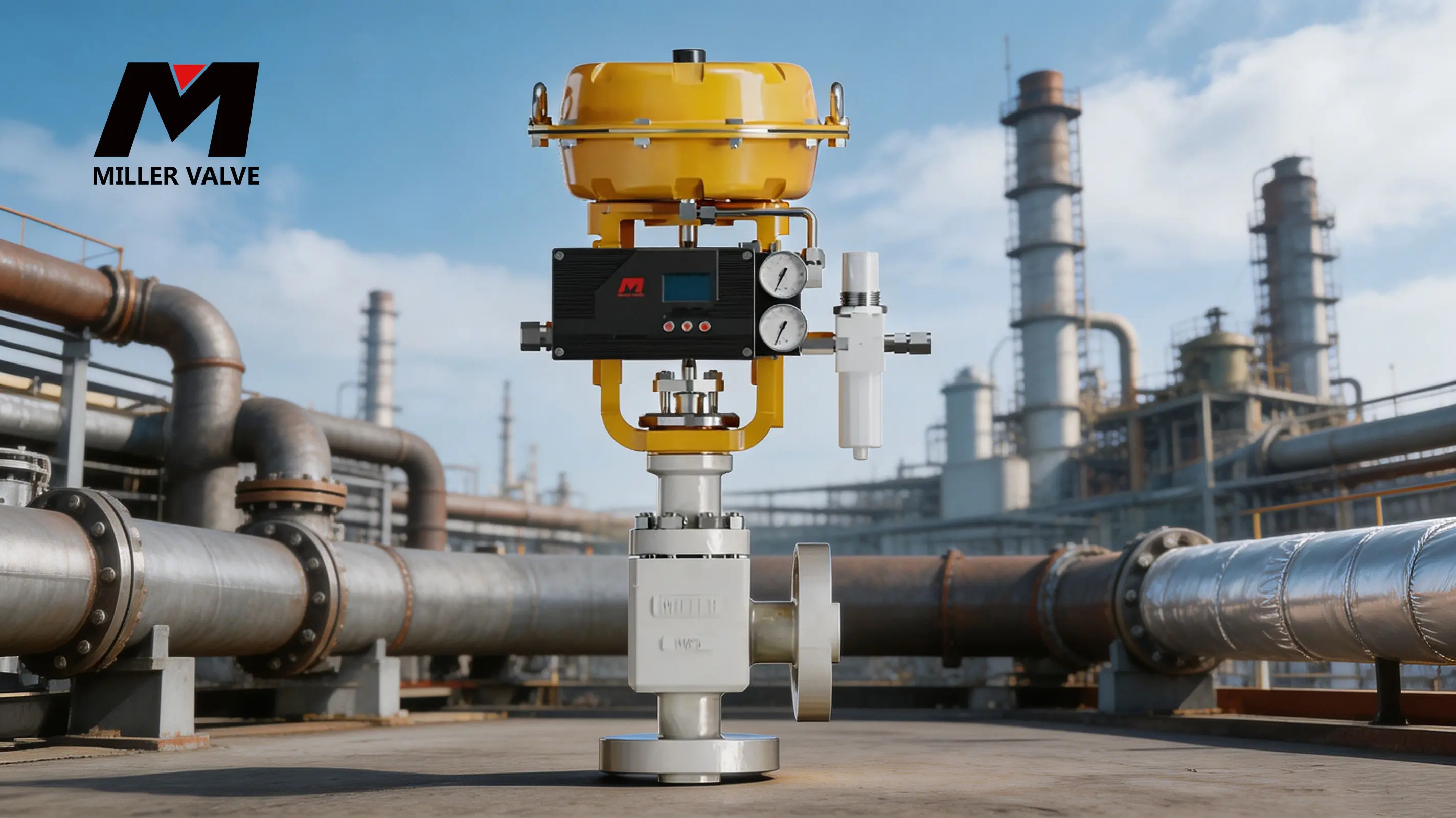

三、US Miller KC/KBC 系列进口气动调节阀参数
以下为美国米勒阀门 (US Miller) KC/KBC 系列进口气动调节阀的技术参数：
| 型号 | 产品名称 | 公称通径 | 压力等级 | 温度范围 | 泄漏等级 | 流量特性 | 作用形式 | 供气压力 | 关键特性 |
|---|---|---|---|---|---|---|---|---|---|
| KBC10P | 气动波纹管调节阀 | DN15~600 | Class150~600 | -196~550℃ | ANSI IV/V/VI | EQ%/LIN | FO / FC 可选 | 200~400kpa | 波纹管零外漏，有毒易爆介质 |
| KC10D | 气动低噪音调节阀 | DN15~600 | Class150~2500 | -196~540℃ | ANSI IV/V | EQ%/LIN | FO / FC 可选 | 200~400kpa | 低噪音设计，宽压域覆盖 |
| KC10H | 气动三通合/分流调节阀 | DN25~500 | Class150~600 | -196~540℃ | ANSI IV/V/VI | LIN | FO / FC 可选 | 400~800kpa | 三通管路合流/分流切换 |
标准化气动参数（三型号通用）：
| 参数 | 标准配置 |
|---|---|
| 执行机构类型 | 薄膜式（弹簧复位） |
| 供气压力 | KBC10P/KC10D：200~400kpa；KC10H：400~800kpa |
| 气源接口 | RC1/4 |
| 控制精度 | ±0.1%（配智能定位器） |
| 附件配置 | 定位器 / 电磁阀 / 过滤减压阀 / 保位阀 / 行程开关 / 手轮 |
| 阀体材质 | 碳钢(A) / 304(S) / 316(L) / Inconel / Monel / Hastelloy / Ti 等 |
| 密封材质 | PTFE / 金属硬密封 / 硬质合金 |
| 连接方式 | 螺纹(1) / 焊接(2) / 对夹(3) / 法兰(4) |
| 阀盖类型 | 标准型 / 延长型 / 低温型 / 波纹管 / 保温夹套型 |
四、气动调节阀关键配套附件
气动调节阀的性能不仅取决于阀体本体和执行机构，附件的合理配置同样关键。以下为石化项目典型附件配置清单：
| 附件 | 功能 | 石化项目推荐 |
|---|---|---|
| 智能定位器 | 接收 4-20mA 信号并精确控制阀位 | 标配（HART，可选 FF/PA） |
| 电磁阀 | 执行安全联锁切断功能（失电/失气时快速关阀） | 24V DC 低功耗型，Exd 防爆 |
| 空气过滤减压阀 | 过滤压缩空气中的水分和杂质，稳压供气 | 标配（双联过滤器可选） |
| 保位阀 | 失气时锁定阀位不动作 | 按工艺安全等级选配 |
| 放大器（Boost） | 增大供气流量，加快大尺寸执行机构的响应速度 | 口径 ≥DN300 或长行程时推荐配置 |
| 限位开关 | 反馈阀门的全开/全关位置信号 | 标配（接近式/机械式可选） |
| 阀位变送器 | 连续反馈当前阀位开度 | 选配（4-20mA 输出） |
| 手轮 | 手动操作执行机构（气源中断或调试时使用） | 标配（侧装式/顶装式可选） |
| 气控阀 | 远程气动控制开关功能 | 选配 |
五、石化项目工况与型号匹配
5.1 炼化装置
| 工况 | 关键要求 | 推荐型号 | 选型理由 |
|---|---|---|---|
| 催化裂化装置主风/待生滑阀调节 | 高温、高压差、快速响应 | KBC10P | 波纹管零外漏，应对高温催化剂介质 |
| 常减压蒸馏塔侧线抽出调节 | 中压、中温、连续调节 | KC10D | 低噪音设计，Cage 套筒抗气蚀 |
| 加氢裂化反应器进料调节 | 高压（Class600~1500）、氢气介质 | KC10D | 宽压域覆盖，智能定位器高精度调节 |
| 硫磺回收装置尾气处理 | 腐蚀性、含 H₂S | KBC10P | 波纹管密封杜绝有毒介质外漏 |
5.2 乙烯/烯烃装置
| 工况 | 关键要求 | 推荐型号 | 选型理由 |
|---|---|---|---|
| 裂解炉进料调节 | 高温、精密配比 | KBC10P | ±0.1% 精度，波纹管零泄漏 |
| 急冷油循环回路 | 高温结焦倾向介质 | KC10D / KC10H | 套筒低噪音 + 三通可用于急冷油循环 |
| 分离塔回流控制 | 轻烃介质、低压 | KBC10P | 泄漏等级 VI，保障产品纯度 |
5.3 煤化工装置
| 工况 | 关键要求 | 推荐型号 | 选型理由 |
|---|---|---|---|
| 气化炉氧气/煤浆进料 | 极高危险性，需快速切断+调节 | KBC10P + 电磁阀 | 波纹管零外漏 + 电磁阀联锁切断 |
| 变换炉工艺气调节 | 高压差、含腐蚀性气体 | KC10D | 套筒抗气蚀，硬质合金阀内件 |
| 低温甲醇洗 | 低温（-40℃）、含 H₂S | KBC10P（低温型） | 低温延长阀盖 + 波纹管密封 |
5.4 公用工程
| 工况 | 关键要求 | 推荐型号 | 选型理由 |
|---|---|---|---|
| 蒸汽管网减温减压 | 高压蒸汽减压、温度控制 | KC10D | 低噪音，套筒平衡式抗高压差 |
| 氮气/仪表空气分配 | 低压、洁净介质 | KBC10P | 波纹管零外漏，泄漏等级 VI |
| 火炬气回收 | 低压、大流量 | KC10H | 三通合流设计 |
六、气动调节阀与电动调节阀选型边界
选型工况对照：当以下条件成立时，优先选择气动调节阀（KC/KBC 系列）：
| 条件 | 气动调节阀 | 电动调节阀 |
|---|---|---|
| 现场有稳定仪表气源 | 最佳匹配 | 可用，但浪费气源资源 |
| 需要失气安全复位 | 弹簧复位为标准配置 | 需额外配 UPS 或弹簧执行器 |
| 爆炸危险区域（Zone 0/1） | 本质安全，无需防爆认证 | 需防爆型（Exd），成本和维护增加 |
| 快速响应需求（秒级） | 薄膜式响应快 | 电机响应较慢（数秒~数十秒） |
| 高频次动作调节 | 薄膜式耐频繁动作 | 电机频繁启停影响寿命 |
| 远程/无气源场景 | 需要建造压缩空气站 | 仅需供电 |
| 洁净工艺（制药/食品） | 压缩空气排放有污染风险 | 无排放污染 |
适用边界：KC/KBC 系列气动调节阀的性能高度依赖气源品质——含油、含水的压缩空气会加速定位器磨损并降低控制精度。气源压力波动超过±10% 时建议增加气源稳压装置。对控制精度要求高于 ±0.1% 的超高精度场合（如实验室微流量控制），建议选用 US Miller EC 系列电动调节阀配高精度编码器执行机构。
七、石化项目气动调节阀选型流程
- 工艺数据确认：介质名称、温度、压力、流量、密度、粘度
- 阀门类型确定：根据介质特性（腐蚀/有毒/结焦/含颗粒）选择单座/套筒/波纹管/三通
- Cv 值计算：根据工艺参数核算流通能力，确定公称通径
- 压力等级匹配：管线设计压力的 1.1~1.5 倍
- 材质选择：阀体（碳钢/不锈钢/特种合金）+ 阀内件硬化处理
- 故障安全模式确定：FC / FO / FL，配合工艺联锁逻辑
- 执行机构选型：薄膜式 / 活塞式，弹簧行程匹配
- 附件配置：定位器 + 电磁阀 + 过滤减压阀 + 限位开关 + 保位阀 + 手轮
- 防爆区域匹配：智能定位器防爆等级确认（Exd / Exia / Exn）
