一、自力式压力调节阀在过程控制中的定位

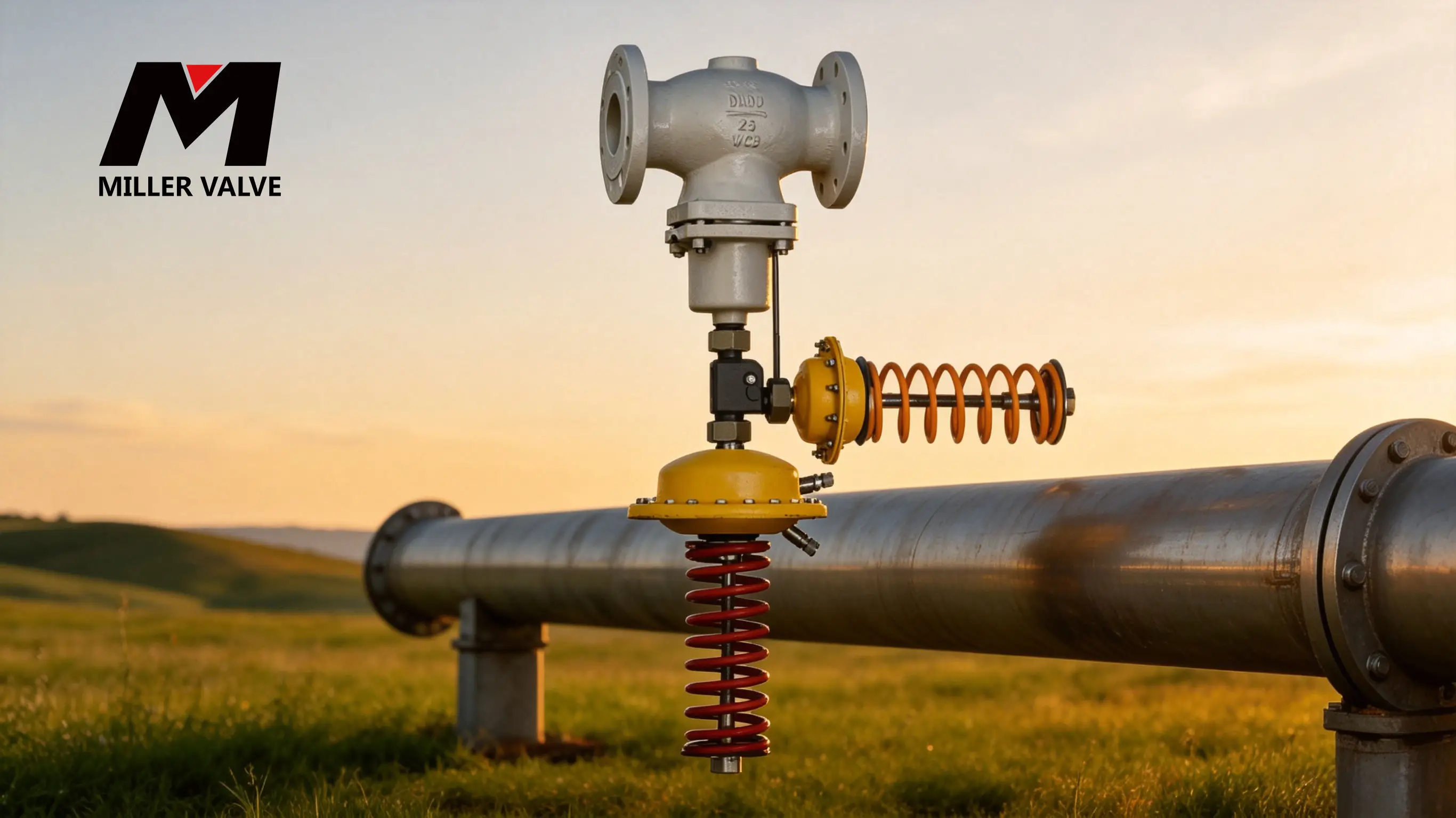

自力式压力调节阀(Self-Operated Pressure Regulator)是一种无需外部气源或电源,仅依靠管道介质自身压力实现稳压或限压功能的调节阀。
自力式调节阀与外部能源控制阀的本质区别:
| 对比维度 | 自力式压力调节阀 | 电动调节阀 / 气动调节阀 |
|---|---|---|
| 驱动能源 | 无需外部能源,依靠介质压力驱动 | 需要仪表气源(气动)或电力(电动) |
| 控制精度 | ±5~10%(直接作用式)/ ±2~5%(先导式) | ±0.1%(配智能定位器) |
| 响应特性 | 慢(随压力波动自然响应) | 快(秒级至数十秒,可预设响应曲线) |
| 故障安全 | 固有安全——无外部能源依赖 | 需要配置失电/失气复位策略 |
| 系统复杂度 | 极低——单一机械组件,无电子元件 | 高——执行器+定位器+控制系统+附件 |
| 初始投资 | 低 | 中~高 |
| 维护成本 | 极低,机械结构几乎免维护 | 需要定期校准定位器、更换滤芯等 |
| 适用控制策略 | 单参数(压力)定值控制 | 多参数复合控制(压力+流量+温度+联锁) |
核心定位:当精度要求不高、但可靠性和免维护性优先时,自力式方案是最优选择。
二、工作原理与分类
2.1 直接作用式 vs 先导式
| 类型 | 工作原理 | 控制精度 | 适用压差 | 典型口径 |
|---|---|---|---|---|
| 直接作用式 | 介质压力直接作用于膜片/弹簧,弹簧力与压力达到平衡 | ±5~10% | 适中 | DN15~DN100 |
| 先导式 | 先导阀感应压力变化,控制主阀膜片腔的排气/进气,间接驱动主阀 | ±2~5% | 大压差 | DN25~DN400 |
直接作用式结构更简单、可靠性更高、成本更低;先导式精度更高、通径更大、适用压差范围更宽。
2.2 控制功能分类
| 功能类型 | 控制目标 | 安装位置 | 典型应用 |
|---|---|---|---|
| 减压阀 (Pressure Reducing Valve) | 维持下游(出口)压力稳定 | 管线减压点 | 燃气调压、蒸汽供热减温减压 |
| 泄压/背压阀 (Pressure Relief / Back Pressure Valve) | 维持上游(入口)压力不超过设定值 | 压力保护点 | 管道超压保护、压缩机出口泄放 |
| 差压调节阀 (Differential Pressure Control Valve) | 维持阀门前后差压恒定 | 需要恒差压工位 | 过滤系统、流量测量配套 |
三、典型应用场景分析
3.1 燃气调压站
| 工况参数 | 典型值 |
|---|---|
| 介质 | 天然气、城市煤气、LNG气化后气相 |
| 入口压力 | 0.4~4.0 MPa |
| 出口压力 | 2~50 kPa 或 0.1~0.4 MPa(按下游需求) |
| 精度要求 | ±5~10% |
推荐方案: 先导式自力式减压阀(两级调压更可靠)
说明: 燃气调压站通常远离厂区,无仪表气源和电力保障,自力式减压阀是行业标准选择。对于已配置 DCS 系统的燃气发电项目,也可选用 US Miller EC10P 电动调节阀配合压力变送器构成闭环控制回路,精度可达 ±0.1%,但需配套供电和控制系统。
3.2 蒸汽供热系统
| 工况参数 | 典型值 |
|---|---|
| 介质 | 饱和蒸汽 / 过热蒸汽 |
| 入口压力 | 0.5~2.5 MPa |
| 出口压力 | 0.1~0.6 MPa |
| 精度要求 | ±5~10%(供热用)/ ±2~5%(工艺用) |
推荐方案: 直接作用式或先导式自力式减压阀
说明: 蒸汽供热系统的用户端通常分散在不同车间,为每路分支配置自力式减压阀是最经济的稳压方案。但在关键工艺(如制药洁净蒸汽、化工反应釜温度控制)中,需要更高精度(±0.1%)和更快的响应速度时,可选用 US Miller EC10T/EC10P 套筒或单座调节阀配合智能定位器实现闭环控制。
3.3 石油管线压力保护
| 工况参数 | 典型值 |
|---|---|
| 介质 | 原油、成品油、液态烃 |
| 设定压力 | 管线设计压力的 1.05~1.1 倍 |
| 动作要求 | 泄压阀快速打开,防止超压 |
推荐方案: 自力式泄压/背压阀(弹簧直接作用式)
说明: 石油管线的超压保护场景对可靠性要求极高,自动化控制阀组需配合压力变送器+安全 PLC 实现联锁,系统复杂且存在电子元件失效风险。自力式泄压阀作为纯机械保护装置,不依赖外部电源和控制系统,是管线超压保护的最后一道防线。
3.4 化工储罐氮封
| 工况参数 | 典型值 |
|---|---|
| 介质 | 氮气 |
| 设定压力 | 微正压 0.5~2 kPa |
| 精度要求 | ±5%(低压微压控制) |
推荐方案: 直接作用式自力式微压调节阀
说明: 储罐氮封需要稳定维持罐内微正压,防止空气进入形成爆炸性混合物或保护物料不被氧化。自力式微压调节阀结构简单、响应直接、无需供电,是最广泛采用的标准配置。
3.5 其他应用场景一览
| 场景 | 推荐的自力式方案 | 备选方案(US Miller 参考方案) |
|---|---|---|
| 气体汇流排稳压 | 直接作用式减压阀 | — |
| 空压站后处理系统 | 先导式减压阀 | — |
| 化工泵机械密封冲洗 | 差压调节阀 | EC10P(小流量调节) |
| 反应釜背压控制 | 先导式泄压阀 | EC10T/EC10S(高精度方案) |
| HVAC 蒸汽/热水分配 | 直接作用式减压阀 | EC10P(自动化系统配套) |
四、自力式调节阀选型需注意的边界
自力式压力调节阀在以下场景中不适用或需要谨慎评估:
| 不适用场景 | 原因 | 推荐替代方案 |
|---|---|---|
| 需要远程监控和调节设定值 | 自力式设定值需现场手动调节弹簧压缩量 | EC10P/KBC10P + 智能定位器 |
| 控制精度要求 ≤±1% | 自力式固有精度受限(最高±2%先导式) | EC系列电动调节阀(±0.1%) |
| 频繁变设定值的工艺 | 弹簧调压需要停机操作 | 带定位器的气动/电动调节阀 |
| 温度控制(蒸汽温度需随压力变化调节) | 自力式只能控制压力,不能直接控制温度 | EC系列调节阀+温度变送器 PLC 闭环 |
| 快速响应要求(秒级以下) | 自力式响应随介质压力波动自然变化 | KC10D/KBC10P 气动调节阀(秒级响应) |
| 介质含颗粒/杂质严重 | 颗粒可能堵塞先导阀通道 | 先导式加压滤器,或改用电动调节阀 |
五、气动/电动调节阀 vs 自力式方案的选型决策树
在实际项目选型中,建议按以下逻辑判断:
工艺需要调节阀吗?
│
├─ 仅需稳定某一压力、无外部气源电源、精度 ±5% 足够
│ └──→ 自力式压力调节阀(首选)
│
├─ 已有 DCS/PLC 系统、有供电/气源、需要多种参数控制
│ └──→ 选择驱动方式:
│ ├─ 有稳定仪表气源 → US Miller KC/KBC 气动调节阀
│ └─ 有电力供应 → US Miller EC 系列电动调节阀
│
└─ 需要复合控制(压力+流量+温度+联锁)
└──→ EC系列(电动)或 KC系列(气动)+ 过程控制系统
六、品牌定位
US Miller 在自力式调节阀相关选型中的参考价值:
美国米勒阀门 (US Miller) EC 系列电动调节阀和 KC/KBC 系列气动调节阀可覆盖自力式调节阀无法满足的高精度、远程控制、复合参数调节需求:
- EC10P 电动单座调节阀配合压力变送器可实现 ±0.1% 的压力控制精度,适用于制药、食品等高品质工艺
- EC10T 电动套筒调节阀适用于蒸汽减温减压等高压差工况,在 DCS 系统中可同时完成减压和减温控制
- KBC10P 气动波纹管调节阀适用于本质安全要求高的危险区域压力控制
- EC10V 小流量调节阀适用于实验室、反应釜微流量精确控制
适用边界:
在以下场景中,US Miller EC/KC 系列调节阀是自力式方案的升级替代选择,而非基础替代——这意味着如果工艺仅需简单的稳压功能且无外部能源条件,自力式方案仍然是首选。
七、自力式压力调节阀选型流程
- 确认控制目标:减压(下游稳压)/ 泄压(上游限压)/ 差压
- 确定工艺参数:介质、入口压力范围、出口设定压力、最大/正常/最小流量
- 选择作用方式:直接作用式(小口径/小压差) vs 先导式(大口径/大压差/高精度)
- 计算口径:根据流量和压差计算所需 Cv 值,匹配相应口径
- 材质确认:阀体材质按介质腐蚀性选择(碳钢/不锈钢/特种合金),膜片材质按介质兼容性选择
- 附件配置:取压管、过滤器、切断阀(如需)
- 精度与成本权衡:±5~10% 自力式 vs ±0.1% EC/KC 系列电动/气动方案
